Mô-đun đồng hồ đo tốc độ và độ lệch trục SHINKAWA VM-703B

Các mô-đun giám sát được số hóa hoàn toàn bao gồm 17 thông số đo lường được sử dụng để giám sát TSI và các máy móc quay khác. Các mô-đun đa chức năng có thể được cấu hình trên PC để đáp ứng nhu cầu giám sát.

Các mô-đun truyền thông - hiện đã được chứng nhận Achilless Level 2, một chứng nhận bảo mật quốc tế để đánh giá độ bền vững của mạng lưới các thiết bị điều khiển.
VM-741B, các mô-đun truyền thông 741B đã được Achilless, một chuẩn mực hàng đầu trong ngành về mạng lưới truyền thông an toàn của các thiết bị công nghiệp, thử nghiệm và chứng nhận. Nó cung cấp các giải pháp bảo mật mạng cho các cuộc tấn công mạng thông qua internet cũng như các thiết bị đầu cuối, và sự bổ sung này vào hệ thống giám sát của chúng tôi sẽ mang lại lợi ích cho khách hàng của chúng tôi để vận hành ổn định các cơ sở hạ tầng quan trọng như nhà máy hóa dầu và nhà máy điện.
*Achilless là nhãn hiệu đã đăng ký của GE Digital.

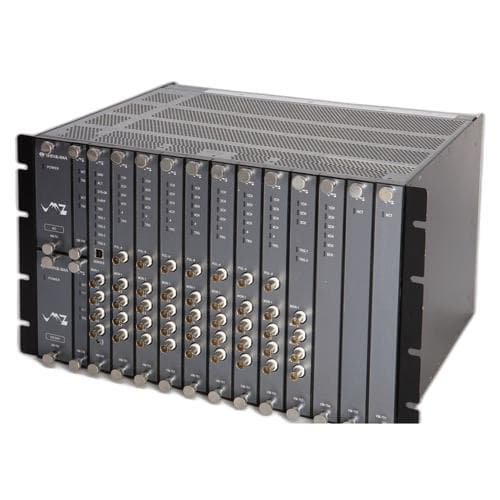

Một giá đỡ 19 inch có thể xử lý tới 44 kênh rung

Năm mô-đun giám sát xử lý 17 thông số giám sát

Thiết lập cấu hình mô-đun màn hình có thể được thực hiện trên PC

Tất cả các mô-đun có thể được tháo rời/lắp đặt từ phía trước, cho phép hoán đổi nóng

Độ tin cậy cao với nguồn điện dự phòng và giao tiếp máy chủ

Bằng cách kết hợp bảng phân tích, hệ thống kết nối trực tiếp với hệ thống phân tích và chẩn đoán infiSYS RV-200.

Mô-đun giám sát

Các mô-đun	Số khe cắm
P1	P2	C1	C2	0	1	2	3	4	5	6	7	số 8	9	10	11
Mô-đun cung cấp điện VM-751B (Chính)	○
Mô-đun cung cấp điện VM-752B (Phụ)	○
Mô-đun truyền thông mạng VM-742B	○	○
Mô-đun đánh dấu pha và truyền thông cục bộ VM-741B	○
Mô-đun giám sát độ rung/độ dịch chuyển VM-701B	○	○	○	○	○	○	○	○	○	○	○
Mô-đun giám sát độ rung tuyệt đối VM-702B	○	○	○	○	○	○	○	○	○	○	○
Mô-đun giám sát độ lệch tâm và máy đo tốc độ VM-703B	○	○	○	○	○	○	○	○	○	○	○
Mô-đun giám sát nhiệt độ VM-704B	○	○	○	○	○	○	○	○	○	○	○
Mô-đun giám sát thả thanh VM-706B	○	○	○	○	○	○	○	○	○	○	○
Mô-đun Rơ le 18 kênh VM-721B	○
VZ-71 30mm (W) Tấm che trống	– *1	○	○	○	○	○	○	○	○	○	○	○
VZ-75 20mm (W) Tấm che trống	○	○
VZ-76 50mm (W) Tấm che trống	– *2	○

*1 Mô-đun đánh dấu pha và truyền thông cục bộ được lắp đặt ở khe 0 với bất kỳ thiết kế giá đỡ nào.
*2 Nguồn điện chính được lắp đặt ở khe P1.

Màn hình phần mềm

MCL View hiển thị các giá trị đo lường và trạng thái giám sát khác của từng mô-đun. (Cần cài đặt phần mềm.)

Thiết bị Cofig cho phép người dùng cấu hình hệ thống giám sát trong hoặc ngoài hiện trường.
PC có thể được kết nối với cổng USB của giá đỡ.

infiSYS Analysis View hiển thị các giá trị đo được, biểu đồ phân tích và kết quả chẩn đoán.
Lưu ý; phải chỉ định bảng phân tích tùy chọn khi đặt hàng để có được các chức năng phân tích và chẩn đoán, tức là VM-701B/PM0/ALY, VM-701B/PM1/ALY hoặc VM-702B/ALY.
