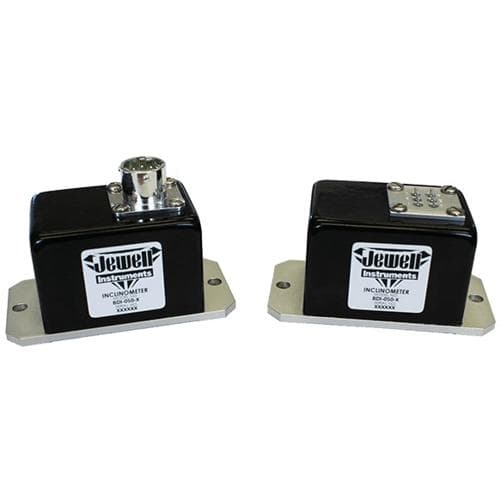

Cảm biến độ nghiêng JEWELL-INSTRUMENTS 750-050
Dòng Cảm biến độ nghiêng địa kỹ thuật 750-050 là cảm biến độ nghiêng giá rẻ, độ chính xác cao được thiết kế với độ chính xác cao hơn hầu hết các thiết bị MEMS tương đương. Nó được dùng cho các ứng dụng địa kỹ thuật như đo độ võng và độ võng của cầu, cân bằng nền tảng và phân tích cấu trúc. Tất cả các Cảm biến độ nghiêng 750-050 đều tuân thủ RoHS.
| Kích thước | 3,10 × 1,55 × 1,52 inch |
|---|---|
| Đặc trưng |
• Cực kỳ chắc chắn • Chi phí thấp hơn so với máy đo độ nghiêng cân bằng lực truyền thống • Độ chính xác cao • Độ chính xác cao hơn công nghệ MEMS • Đầu ra DC 0-5V • Đầu vào nguồn điện một chiều • Tuân thủ RoHS |
| Các ứng dụng |
• Cầu võng và lắc lư • Tùy chọn chốt giám sát độ lệch Tùy chọn đầu nối • Cân bằng nền tảng • Phân tích cấu trúc |
A750-50: 0-5V
| Phạm vi đầu vào (°) | ±3 | ±14,5 | ±30 | ±45 | ±60 | ±90 |
| Đầu ra toàn dải (VDC, FRO ±5%) 1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| Không tuyến tính (%FRO tối đa) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 47,8 | 10.0 | 5.0 | 3,5 | 2.9 | 2,5 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (Phạm vi vôn) | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,0036 | 0,0010 | 0,0007 | 0,0005 | 0,0005 | 0,0005 |
| Độ phân giải & Ngưỡng (µ tối đa) | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +15 đến +30 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ω, danh nghĩa) | 10 |
| Nhiễu (Vrms, tối đa) | 0,002 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh:
- Có sẵn tùy chọn đầu vào lưỡng cực ±15V
- Có sẵn các tùy chọn thay thế cho Pigtail và đầu nối
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu.
C750-050: 4-20mA
| Phạm vi đầu vào (°) | ±3 | ±14,5 | ±30 | ±45 | ±60 | ±90 |
| Đầu ra toàn dải (mA ±1%) 1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| Không tuyến tính (%FRO tối đa) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (mA/g, danh nghĩa) | 152,9 | 32 | 16 | 11.3 | 9.2 | số 8 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (Phạm vi vôn) | +11,7 đến +12,3 | +11,7 đến +12,3 | +11,7 đến +12,3 | +11,7 đến +12,3 | +11,7 đến +12,3 | +11,7 đến +12,3 |
| Độ nhạy nhiệt độ đầu ra 0° (mA/°C tối đa) | 0,01 | 0,003 | 0,002 | 0,0015 | 0,0015 | 0,0015 |
| Độ phân giải & Ngưỡng (µ tối đa) | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +12 đến +28 |
| Dòng điện đầu vào (mA, tối đa) | 55 |
| Nhiễu (Vrms, tối đa) | 0,006 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh:
- Có sẵn các tùy chọn thay thế cho Pigtail và đầu nối
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu.
