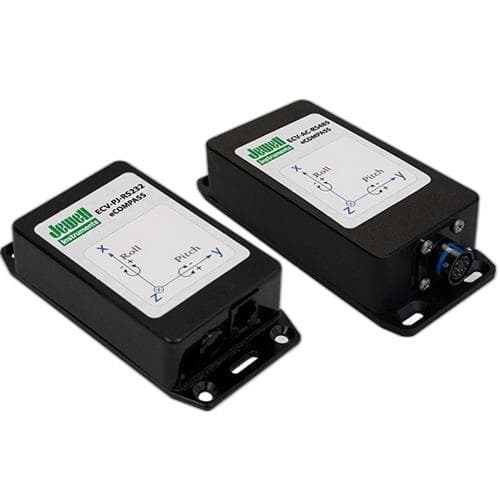

La bàn điện tử JEWELL-INSTRUMENTS ECV
ECV eCompass Series là la bàn điện tử 3D cung cấp các phép đo phương vị, độ cao và độ lăn ổn định trong điều kiện động. Là phiên bản nâng cao của ECG Series, ECV bao gồm một bộ đầy đủ các cảm biến MEMS chính xác, 3 trục và một cảm biến nghiêng điện phân hai trục tùy chọn, để có độ chính xác gần như tuyệt đối. Một bộ vi điều khiển hiệu suất cao điều phối chuỗi đo nhanh, điều chỉnh hiệu chuẩn cảm biến, dịch chuyển khung tham chiếu, tính toán lượng giác và xử lý tín hiệu tiên tiến cần thiết để cung cấp đầu ra hướng, độ cao và độ lăn chính xác.
| Đặc trưng |
• Hiệu suất động lực đặc biệt • Độ chính xác cao • Hiệu chuẩn nhà máy chính xác • Phạm vi nhiệt độ hoạt động rộng • Có sẵn đầu ra RS232 & RS485 • Tùy chọn vỏ nhựa hoặc nhôm • Phản ứng nhanh • Năng lượng thấp • Hai kênh nối tiếp độc lập • Cấu hình & Kiểm tra trong hệ thống |
|---|---|
| Các ứng dụng |
• Xe không người lái • Kỹ thuật Robot • Ổn định nền tảng • Máy móc đào |
| Phần mềm |
Các khả năng tiên tiến của ECV được hỗ trợ bởi phần mềm eCompass PC được cập nhật giúp đơn giản hóa các nhiệm vụ xác minh và tích hợp kỹ thuật. Phần mềm cung cấp các chức năng sau: • Theo dõi và thay đổi cài đặt la bàn • Thực hiện hiệu chuẩn từ tính • Thu thập dữ liệu đo lường đã chọn • Duy trì giao tiếp và thiết lập nhật ký |
Hiệu suất tiêu đề
| Độ chính xác (rms) 1 | ±0,5° ±3,0° |
Tĩnh, Nghiêng <35° Nhúng <60° Động , tốc độ <150°/giây |
| Khả năng lặp lại | ±0,3° | Tĩnh, không có bộ lọc |
| Thời gian phản hồi (msec) | 36 | Tối thiểu, không có bộ lọc |
| Phạm vi góc nhúng | ±80° | |
| Phạm vi nghiêng | Góc nghiêng ±90°/Lăn ±180° | |
| Tốc độ cập nhật (số phép đo mỗi giây) | 27,5 |
Hiệu suất Pitch & Roll
| Sự chính xác | ±0,3° | Hiệu chuẩn nhà máy |
| Khả năng lặp lại | ±0,2° | Không có bộ lọc |
| Phạm vi | Góc nghiêng ±90°/Lăn ±180° | (±42°) chỉ nghiêng điện phân |
| Thời gian ổn định (msec) | 50 | Con quay hồi chuyển được kích hoạt |
Điện
| Điện áp cung cấp (V DD ) | 7-45Vdc không được kiểm soát | |
| Dòng điện cung cấp (mA) | Hoạt động: 40 Nhàn rỗi: 10 Chờ: 0,5 |
Đặc trưng |
Môi trường
| Nhiệt độ hoạt động | -40° đến 105 °C | -20°C với độ nghiêng điện phân |
| Nhiệt độ bảo quản | -50° đến 150°C | |
| Độ ẩm | 0-90% | Không ngưng tụ |
| Sốc (g) | 200 | Độ nghiêng ngang tối đa (với độ nghiêng điện phân) |
Cơ khí
| Vật liệu Vỏ bọc | (ABS) Nhựa chống cháy UL94 VO Hợp kim nhôm đúc (Loại 360.1) |
| Lắp PCB | 4 vít #4, khoảng cách 1,4″x 2,6″ |
| Đầu nối | Đầu nối ma sát 8 chân, một hàng, 0,1″ giắc cắm mô-đun RJ12 6 chân |
Giao diện
| Loại tín hiệu | RS-232 và RS-485 |
| Tốc độ truyền (bps) | 2400, 4800, 9600, 19200 hoặc 38400 |
| Định dạng ký tự | 8 dữ liệu, không có chẵn lẻ, 1 dừng |
| Kích thước bộ đệm đầu vào | 110 ký tự |
| Kích thước bộ đệm đầu ra | 110 ký tự |
| Định dạng đầu ra | NMEA 0183 và nhị phân |
| Tốc độ dữ liệu đầu ra | 1 đến 1650 câu mỗi phút |
| Chế độ hoạt động | Liên tục hoặc mẫu |
| Đơn vị góc | Độ, mils, radian, số nguyên 16 bit |
Ghi chú:
1: Có thể cần hiệu chuẩn sau khi lắp đặt để loại bỏ tác động của từ trường cục bộ
