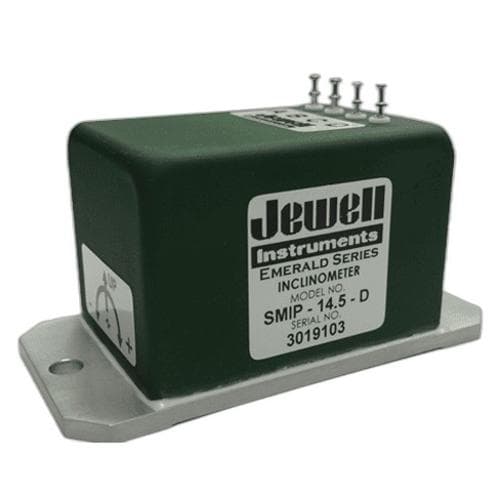

Cảm biến độ nghiêng tương tự một trục JEWELL-INSTRUMENTS SMI
Dòng Cảm biến độ nghiêng tương tự một trục Jewell SMI là Cảm biến độ nghiêng cân bằng lực chắc chắn, có độ chính xác cao. Các Cảm biến độ nghiêng tuân thủ RoHS này có ba phiên bản khác nhau (dòng D, L và S), với đầu nối tròn hoặc kết nối chốt, và các thông số kỹ thuật đầu vào và đầu ra khác nhau để đáp ứng nhu cầu cụ thể của bạn.
| Kích thước | 3,10 × 1,55 × 1,52 inch |
|---|---|
| Đặc trưng |
• Cực kỳ chắc chắn • Chi phí thấp hơn so với máy đo độ nghiêng cân bằng lực truyền thống • Độ phân giải cao • Độ chính xác cao hơn công nghệ MEMS • Có sẵn đầu ra ±5VDC, 0-5 VDC và 4-20mA • Có sẵn đầu vào nguồn điện một chiều và hai chiều • Tuân thủ RoHs |
| Các ứng dụng |
• Hàng không vũ trụ • Quân đội • Kỹ thuật Robot • Nghiên cứu học thuật • Giám sát địa kỹ thuật • Theo dõi và kiểm tra đường ray • Căn chỉnh bánh xe ô tô |
SMI-D: Đầu ra ±5V
| Phạm vi đầu vào (°) | ±3.0 | ±14,5 | ±30,0 | ±45,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (VDC, FRO ±5%) 1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 95,5 | 20.0 | 10.0 | 7.1 | 5.8 | 5.0 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (Phạm vi vôn) | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,0070 | 0,0017 | 0,0010 | 0,0008 | 0,0007 | 0,0007 |
| Độ phân giải & Ngưỡng (µ) 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | ±12 đến ±18 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ohm, danh nghĩa) | 40 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh
- Có sẵn tùy chọn đầu vào một đầu 15 đến 30V
- Có sẵn các tùy chọn thay thế Pigtail & Connector
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
SMI-L: Đầu ra 4-20mA
| Phạm vi đầu vào (°) | ±3.0 | ±14,5 | ±30,0 | ±45,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (mA ±1%) 1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (mA/g, danh nghĩa) | 152,9 | 32.0 | 16.0 | 11.3 | 9.2 | 8.0 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (mA) | 11,7 đến 12,3 | 11,7 đến 12,3 | 11,7 đến 12,3 | 11,7 đến 12,3 | 11,7 đến 12,3 | 11,7 đến 12,3 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,01 | 0,003 | 0,002 | 0,0015 | 0,0015 | 0,0015 |
| Độ phân giải & Ngưỡng (µ) 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | ±15 đến ±30 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ohm, danh nghĩa) | 10 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh
- Có sẵn các tùy chọn thay thế Pigtail & Connector
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
SMI-S: Đầu ra 0-5V
| Phạm vi đầu vào (°) | ±3.0 | ±14,5 | ±30,0 | ±45,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (VDC ±0,5%) 1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 47,8 | 10.0 | 5.0 | 3,5 | 2.9 | 2,5 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (mA) | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,0036 | 0,0010 | 0,0007 | 0,0005 | 0,0005 | 0,0005 |
| Độ phân giải & Ngưỡng (µ) 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | ±15 đến ±30 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ohm, danh nghĩa) | 10 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh
- Có sẵn tùy chọn đầu vào lưỡng cực ±15V
- Có sẵn các tùy chọn thay thế Pigtail & Connector
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là "từ góc đầu vào âm đến góc đầu vào dương".
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
