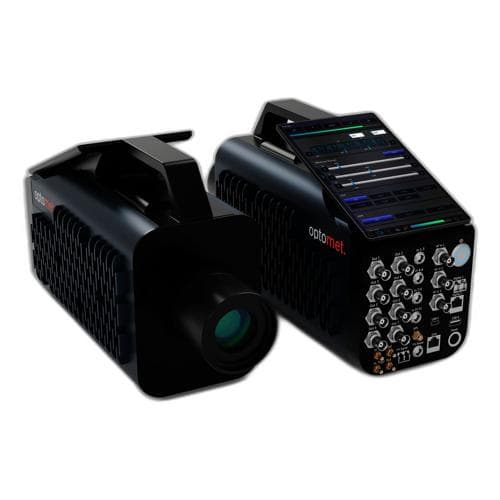

Máy đo rung động Laser Doppler kỹ thuật số SMART SINGLE+ OPTOMET

SKU:2483-10021

SMART Scan+ định nghĩa lại độ chính xác với máy đo dao động laser Doppler tích hợp và bộ tạo tín hiệu, được thiết kế cho các phép đo và phân tích dao động bề mặt tiên tiến. Nó có phần mềm trực quan, kết nối linh hoạt và màn hình cảm ứng 7 inch, thiết lập các tiêu chuẩn mới về tính linh hoạt và độ chính xác; Phần mềm trực quan; Được thiết kế với người dùng trong tâm trí, phần mềm của chúng tôi tích hợp liền mạch với SMART Scan+, mang lại giao diện trực quan giúp đơn giản hóa các phép đo phức tạp. Bố cục theo hướng quy trình làm việc mang lại trải nghiệm thân thiện với người dùng mà không ảnh hưởng đến tính năng, giúp việc thu thập và phân tích dữ liệu dao động trở nên dễ dàng và hiệu quả; Đo lường tham chiếu không tiếp xúc; Nâng cao độ chính xác của phép đo với tùy chọn kết nối thêm đầu sợi quang để thực hiện các phép đo tham chiếu không tiếp xúc. Tính năng này cho phép áp dụng rộng rãi hơn và cải thiện độ chính xác của kết quả, đặc biệt ở những khu vực nhạy cảm hoặc khó tiếp cận; Máy đo dao động laser Doppler SMART; Trải nghiệm đỉnh cao của phân tích dao động với máy đo dao động laser Doppler SMART. Được thiết kế cho độ chính xác tuyệt đối, thiết bị tiên tiến này cung cấp những hiểu biết sâu sắc về đặc điểm dao động, làm cho nó trở thành công cụ không thể thiếu cho nghiên cứu và ứng dụng công nghiệp; Cách mạng hóa phân tích dao động bề mặt; SMART Scan+ mới là một máy đo dao động laser Doppler quét, một hộp thu thập dữ liệu và một bộ tạo tín hiệu tùy ý trong một thiết kế nhỏ gọn. Nó cho phép các nhà nghiên cứu và phát triển đo dao động không chỉ ở một điểm mà trên toàn bộ bề mặt với độ chính xác chưa từng có. Thông qua việc hình dung các dạng lệch hoạt động, sự lan truyền sóng và các chế độ riêng, nó có thể được sử dụng trong nhiều ứng dụng khác nhau bao gồm xác nhận các mô hình FEM, đặc trưng của quá trình dao động và xác định các tham số dao động; Tuy nhiên, SMART Scan+ còn nhiều hơn thế: Với phần mềm trực quan nhưng mạnh mẽ, nhiều tùy chọn kết nối và khả năng thu thập dữ liệu kết hợp với màn hình cảm ứng 7 inch đa năng, nó là máy đo dao động laser Doppler quét thông minh đầu tiên trên thế giới, thiết lập một tiêu chuẩn mới cho các phép đo dao động nhanh chóng nhưng chính xác với tính linh hoạt chưa từng có. Với sự đồng bộ hóa liền mạch với các thiết bị SMART khác và tùy chọn kết nối thêm đầu sợi quang để đo lường tham chiếu không tiếp xúc, SMART Scan+ tạo thành một hệ thống phân tích dao động mở rộng tất cả trong một.

Công trình dân dụng

Kiểm tra không phá hủy và phân tích độ rung của cầu, tòa nhà và đường sắt

Chế tạo công cụ và cơ khí

Đạt được sự hiểu biết sâu sắc về động lực học của máy

Âm học và siêu âm

Tối ưu hóa âm thanh có thể nghe được và không nghe được với độ chính xác chưa từng có

Phòng thí nghiệm trong một thiết bị

Phần mềm trực quan

Tích hợp hệ thống SMART

Đo lường đồng bộ

Màn hình cảm ứng 7 inch đa năng

Thiết bị thông minh và nhỏ gọn

Thông số chung

Số lượng đo	Vận tốc, độ dịch chuyển, gia tốc
Tối đa. băng thông tần số	DC đến 50 MHz
Dải tần số	Có thể được chọn riêng bằng cách sử dụng bộ lọc thông dải có thể định cấu hình tự do cho vận tốc, độ dịch chuyển và tín hiệu gia tốc
Tối đa. vận tốc	50 m/s
Phạm vi đo	Giới hạn phạm vi đo có thể được điều chỉnh tự do giữa
	• 1 mm/s và 50 m/s cho vận tốc
	• 10 nm và 100 m cho độ dịch chuyển
	• 10 m/s² và 100 Mio. m/s² để tăng tốc
Xử lý tín hiệu	Kỹ thuật số (dựa trên FPGA)
Lọc	Bộ lọc thông thấp và thông cao được xác định bởi dải tần đã chọn
	Bộ lọc theo dõi: tắt/chậm/nhanh
Giao diện người dùng	Màn hình cảm ứng 7 inch Full HD+ với độ sáng tối đa 1000 nits
Nhiệt độ hoạt động	0°C đến 40°C
Kích thước	Dài × rộng × cao (không bao gồm tay cầm và ống kính): 288 × 136 × 198 mm
Cân nặng	~ 4 kg + vật kính
Nguồn cấp	100 - 240 V AC (50-60 Hz) hoặc 12 V DC
Tính di động	Thiết kế tất cả trong một tiện lợi cho khả năng di chuyển liền mạch và thiết lập đơn giản
Nhiệt độ bảo quản	-10°C đến 65°C
Độ ẩm tương đối	Tối đa. 80 %, không ngưng tụ
Khoảng thời gian hiệu chuẩn	Cứ sau 24 tháng (khuyến nghị)

Các tính năng của phần mềm

Điều khiển từ xa các cài đặt máy đo độ rung và tia laser	• Kết nối và điều khiển nhiều máy đo độ rung cùng lúc để đo độ rung tham chiếu, đa điểm và 3D
Thu thập dữ liệu	• Thu thập tín hiệu máy đo độ rung và các kênh tham chiếu đúng pha
	• Truy cập thuận tiện vào tất cả dữ liệu của bạn trong một phần mềm duy nhất - từ máy đo độ rung đến nhiều cảm biến tham chiếu
	• Xem trực tiếp dữ liệu thời gian đã đo
	• Bộ tạo tín hiệu tùy ý đa kênh để tạo ra các tín hiệu được xác định trước (quét hình sin, hình sin, hình chữ nhật, ngẫu nhiên, v.v.) hoặc tín hiệu tùy chỉnh từ các tệp .csv hoặc .wav đã nhập
Phân tích đo lường	• Biến đổi Fourier nhanh (FFT) theo thời gian thực để phân tích dữ liệu đáp ứng
	• Biểu diễn miền tần số với tối đa 536 dòng Mio FFT
	• Tính toán đúng pha của hàm đáp ứng tần số (FRF)
	• Quang phổ trực tiếp của các phép đo đang diễn ra của FFT
Nhập và xuất dữ liệu	• Xuất dữ liệu thời gian và tần suất sang các tệp .csv, .h5 hoặc .mat
	• Xuất dữ liệu thời gian dưới dạng tệp âm thanh .wav
	• Lưu dự án và tải dự án từ định dạng tệp gốc

Tùy chọn tần số

Nền tảng	Đo tần số lên tới 250 kHz, bao phủ toàn bộ dải âm và hơn thế nữa	S
Tân sô cao	Đo tần số lên tới 5 MHz	O
Chính	Đo tần số lên đến 10 MHz	O
Cực kỳ	Đo tần số lên tới 25 MHz	O
Ưu tú	Đo tần số lên tới 50 MHz đến giới hạn khả thi về mặt công nghệ	O
Nâng cấp tần số M	Nâng cấp giới hạn tần số của bất kỳ tùy chọn nào lên 500 kHz	O
Nâng cấp tần số L	Nâng cấp giới hạn tần số của bất kỳ tùy chọn nào lên 1 MHz	O
Nâng cấp tần số XL	Nâng cấp giới hạn tần số của bất kỳ tùy chọn nào lên 5 MHz	O

Tùy chọn vận tốc

Nền tảng	Điều chỉnh liên tục phạm vi đo vận tốc trong khoảng từ 10 mm/s đến 15 m/s	S
Tốc độ cao	Đo vận tốc lên tới 25 m/s	O
Chính	Đo vận tốc lên tới 50 m/s	O
Cực kỳ	Đo vận tốc lên tới 50 m/s và có quyền truy cập vào nâng cấp độ phân giải cao với phạm vi đo vận tốc nhỏ nhất là 1 mm/s	O
Nâng cấp độ phân giải cao	Phạm vi đo vận tốc nhỏ nhất 1 mm/s	O
Nâng cấp vận tốc M	Tăng tốc độ tối đa của bất kỳ tùy chọn vận tốc nào thêm 2,5 m/s	O

Đại lượng đo

vận tốc	Đo vận tốc dao động	S
Sự dịch chuyển	Đo chuyển vị rung với phạm vi điều chỉnh liên tục từ 10 nm đến 100 m	O
Sự tăng tốc	Đo gia tốc rung với phạm vi điều chỉnh liên tục từ 10 m/s² đến 100 Mio. m/s²	O
