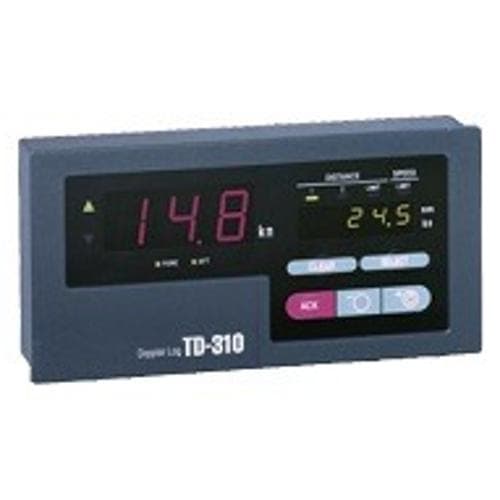

Cảm biến Tốc độ Doppler TOKYO-KEIKI TD-310

Nhật ký tốc độ Doppler TD-310 được thiết kế phù hợp với yêu cầu quy định của IMO và có độ chính xác cao, nhiều chức năng xuất ra nhiều tín hiệu như tốc độ tàu, khoảng cách v.v..
Kích thước của các đơn vị được giảm xuống càng nhỏ càng tốt (đơn vị hiển thị đặc biệt có khối lượng bằng 1/14 và khối lượng bằng 1/5 so với TD-501), dễ dàng lắp đặt cho các loại tàu như tàu ven biển, tàu viễn dương.
TD-310 sử dụng hệ thống chùm tia kép trong đó năng lượng âm thanh được hướng về phía trước và phía sau. Điều này hầu như giảm thiểu lỗi dịch chuyển doppler do chuyển động của tàu gây ra. Hơn nữa, bằng cách nhận tiếng vang có chọn lọc từ khoảng 3 m bên dưới thân tàu, TD-310 giảm thiểu những ảnh hưởng bất lợi của nhiễu động.
Nhờ thiết kế gắn phẳng, không nhô ra, đầu dò của TD-310 hoàn toàn không bị hư hại do băng trôi hoặc gỗ trôi. Hơn nữa, nó không cần phải rút lại trước khi vào cổng hoặc mở rộng sau khi rời khỏi cổng.
Tổng khoảng cách tích lũy (DISTANCE 1) và khoảng cách kể từ khi đặt lại (DISTANCE 2) được ghi nhớ cho từng đơn vị hiển thị.
Có thể kết nối tối đa 3 thiết bị hiển thị và 4 đồng hồ analog.
 Tín hiệu đầu ra phụ trợ theo tiêu chuẩn

Giao diện kỹ thuật số (IEC-61162-1 VBW,VLW): 8 mạch

Tín hiệu liên lạc 200 xung/dặm: 8 mạch

Tín hiệu hiện tại (4-20 mA): 1 mạch

Tín hiệu điện áp: 1 mạch

Chi phí thấp và đơn giản của việc cài đặt

Tất cả các loại cáp đặc biệt đều được cung cấp bởi TOKYO KEIKI.

Kích thước của các thiết bị chính được giảm bớt và kết quả là hệ thống có thể được lắp đặt dễ dàng với chi phí thấp.

Đặc biệt độ sâu của màn hình giảm xuống còn khoảng 30 mm.

Phương thức vận hành	Hệ thống Doppler xung chùm tia siêu âm
Tần số hoạt động	2 MHz
Phạm vi tốc độ	-10 hải lý đến 30 hải lý
Hiển thị tốc độ	Chỉ số LED 3 chữ số
Chỉ báo tiến/lùi	Phía trước: đèn LED màu xanh lá cây
Phía sau: đèn LED màu đỏ
Hiển thị khoảng cách	0,0 đến 9999,9 hải lý trong đèn LED
Khoảng cách 1 và khoảng cách 2 có thể được lưu trữ trong bộ nhớ cố định cho mỗi đơn vị hiển thị
Sự chính xác	+/- 0,1 hải lý (tốc độ) +/- 1%(khoảng cách)
Đầu ra dữ liệu tốc độ	Câu VBW IEC-61162-1 (8 mạch)
thời gian đầu ra có thể thay đổi trong khoảng từ 0,5 đến 9,9 giây.
Tín hiệu hiện tại (1 mạch)
4 mA = - 5 hải lý, 20mA=+25 hải lý
Tín hiệu điện áp (1 mạch)
-3,2 V = -10 hải lý, 9,6 V =+30 hải lý
Đầu ra dữ liệu khoảng cách	Câu VLW IEC-61162-1 (8 mạch)
thời gian đầu ra có thể thay đổi trong khoảng từ 0,5 đến 9,9 giây.
Tín hiệu liên lạc 200 xung/dặm (8 mạch)
độ rộng xung = 100ms (75ms-125ms)
Độ sâu hoạt động	3m(biến 2m-5m)
Nguồn cấp	AC 100/110/115/220V 50/60Hz
Sự tiêu thụ năng lượng	Dưới 50 VA
Nhiệt độ hoạt động	-15 - 55 (độ C)
Khác	Chức năng tự kiểm tra, kết nối đồng hồ analog, tự động hiệu chỉnh nhiệt độ nước biển, sửa lỗi lắp đầu dò
