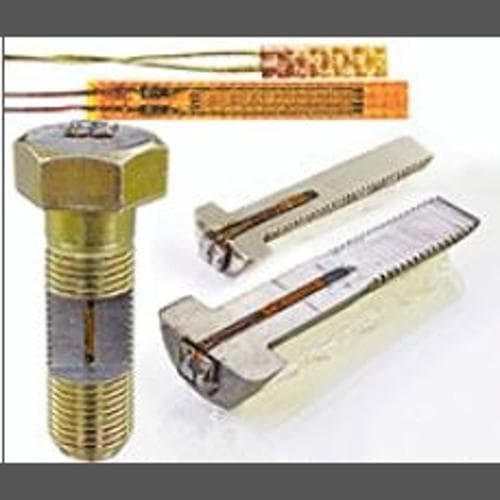

Dòng Cảm biến biến dạng bu lông TML BTM-6CTA
Những cảm biến này được sử dụng để đo độ căng của bu lông. Chúng chỉ đơn giản được lắp vào lỗ khoan sẵn trên bu lông bằng chất kết dính độc quyền. Phương pháp này được khuyến khích sử dụng khi không thể gắn Cảm biến biến dạng thông thường trên bề mặt bu lông. Có thể đo lực kéo chính xác bằng cách hiệu chỉnh bu lông sau khi lắp đặt thước đo bu lông.
| Mẫu vật áp dụng | Bu lông M10 hoặc lớn hơn |
|---|---|
| Nhiệt độ hoạt động | -10 đến +80oC |
| Phạm vi bù nhiệt độ | - |
| Keo có thể áp dụng | A-2 |
| Lớp nền | Nhựa đặc biệt |
| Thành phần | Cu-Ni |
| Giới hạn biến dạng | - |
| Tuổi thọ mệt mỏi ở nhiệt độ phòng | - |
| Model | Chiều dài đo (mm) | Chiều rộng đo (mm) | Chiều dài lớp nền (mm) | Chiều rộng lớp nền (mm) | Điện trở (Ω) |
|---|---|---|---|---|---|
| BTM-1C (Φ1.6mm) |
1 | 0,7 | 5,6 | 1.4 | 120 |
| BTM-6C (Φ2mm) |
6 | 1.0 | 12.0 | 1.7 | |
| BTM-6CTA Tích hợp nhiệt độ(-10 đến +80oC) (Φ2mm) |
6 | 1.0 | 12.0 | 1.7 |
Cách gắn BTM (máy đo biến dạng bu lông) khác với máy đo biến dạng thông thường, đòi hỏi phải khoan bu lông, nhúng máy đo biến dạng và hiệu chỉnh tải.
Ví dụ) Thông số hiệu chuẩn tải (kích thước bu lông: M10 × 1,25, L = 65)
| Tải (kN) |
0,0 | 4.6 | 9,2 | 13,8 | 18,4 | 23,0 | Phi tuyến tính (%RO) |
Hệ số hiệu chuẩn (kN/1×10 -6 ) |
|---|---|---|---|---|---|---|---|---|
| Chủng chỉ định (×10 -6 ) |
0 | 378 | 747 | 1129 | 1518 | 1916 | 1.1 | 0,0120 |
| Model | Chiều dài đo (mm) |
Tâm đo a (mm) |
Đường kính đệm b (mm) |
Điện trở (Ω) |
Đường kính lỗ áp dụng (mm) |
|---|---|---|---|---|---|
| BTMC-05-D10-003LE | 0,5 | 5 | Φ0,9 | 120 | Φ1.0 |
| BTMC-1-D16-003LE | 1 | 5 | Φ1,5 | 120 | Φ1,6 |
| BTMC-3-D20-003LE | 3 | 10 | Φ1,9 | 120 | Φ2.0 |
