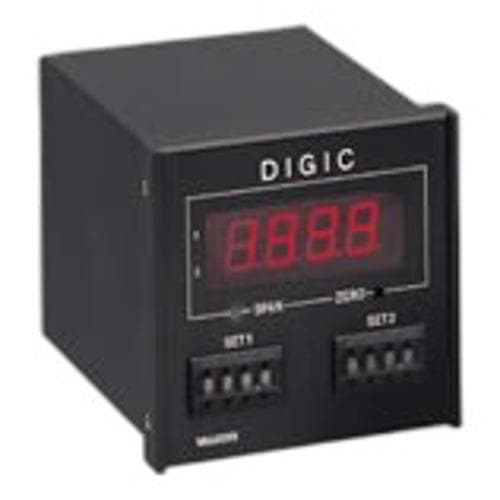

Bộ hiển thị lực kỹ thuật số loại Analog, BCD đầu ra/ Thiết lập đầu ra (Áp suất/ Tải động) (Đầu ra Analog/BCD)". VALCOM VPS
5 đầu ra analog và 4 đầu ra BCD có thể được lựa chọn và sử dụng cùng nhau; Đầu ra analog là dạng sóng thô không thông qua mạch kỹ thuật số và phản hồi nhanh; Rơle công suất cao (250 V AC, 4 A) để cài đặt đầu ra.
| Có thể kết hợp với cảm biến | Có thể kết hợp với tất cả các model cảm biến áp suất và cảm biến tải trọng. |
|---|---|
| Thông số cảm biến | Tham khảo các trang về cảm biến áp suất và cảm biến tải trọng. |
| Hiệu chuẩn bộ khuếch đại và cảm biến | Bộ khuếch đại VPS và cảm biến áp suất hoặc cảm biến tải trọng đã được hiệu chỉnh thành một cặp. Bộ khuếch đại và cảm biến đã được hiệu chỉnh thành một cặp có cùng số sê-ri. |
| Hiển thị | 1999 3 1/2 chữ số Đèn LED màu đỏ độ sáng cao (chiều cao ký tự khoảng 15mm) |
|---|---|
| Hiển thị tốc độ chuyển đổi | 3 lần/giây (Tiêu chuẩn) Chỉ định 1–15 lần/giây. (Tham khảo thông số tùy chọn.) |
| Sự chính xác | ±0,05%FS±1 chữ số |
| Nhiệt độ hoạt động | 0–55°C (Không đóng băng) |
| Phạm vi độ ẩm hoạt động | 0–90%RH (Không ngưng tụ) |
| Kích thước | 96(W)×96(H)×139 (D: Không bao gồm phần nhô ra) 96(W)×96(H)×210 (D: Không bao gồm phần nhô ra) (Hộp dài) |
| Cân nặng | Xấp xỉ. 750g (Thay đổi tùy theo thông số kỹ thuật) |
| Phụ kiện | Hướng dẫn vận hành 1 bản (Chỉ định tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản (*1) |
Lựa chọn cảm biến áp suất hoặc cảm biến tải trọng
và
Chỉ định các mô hình áp dụng.
[ví dụ] VPS-A3B20-10.00MPa-1S(H)-4/VPRT-10MP (bao gồm cáp 3m)
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | |||
|---|---|---|---|---|---|---|
| 1.Mô hình | ○ | VPS | DIN□96 Analog, Đầu ra/Cài đặt BCD Loại đầu ra Kỹ thuật số (Áp suất/Tải) | |||
| 2.Đầu ra analog | - | - | Loại đầu ra | Tần số đáp ứng | Chịu tải | |
| D | Chỉ hiển thị (Không có đầu ra) Khi chọn Dis, đầu ra analog và đầu ra BCD không khả dụng. | |||||
| A1 | 1mV/chữ số (tối đa ±1999mV) |
1,2kHz | Giá trị này được tính là tần số đáp ứng (= 1/2T (Hz)) dựa trên đáp ứng bước đo được (0–100%) và thời gian tăng (T) với điện trở cầu cảm biến là 350Ω. Tần số phản hồi được xác định bởi cảm biến được sử dụng. Hãy tham khảo ý kiến của chúng tôi khi tập trung vào phản hồi. | 10kΩ trở lên | ||
| A2 | 1–5V | |||||
| A3 | 4–20mA | 333Hz | 250Ω trở xuống | |||
| A4 | 0–5V | 1,2kHz | 10kΩ trở lên | |||
| A5 | 0–10V | |||||
| 3.Đầu ra BCD | - | - | Loại đầu ra | Tần số đáp ứng | Tải quyền | |
| Trống | Không có | - | - | |||
| B1 | BCD TTL (Tích cực) | Đồng bộ hóa với tỷ lệ chuyển đổi hiển thị. | ±3mA | |||
| B2 | BCD TTL (Tiêu cực) | |||||
| B1O | Bộ thu mở BCD (Ngõ ra tín hiệu Tr OFF) |
35V 25mA | ||||
| B2O | Bộ thu mở BCD (Đầu ra tín hiệu Tr ON) |
|||||
| 4. Loại tải | Trống | Không cần chỉ định khi kết hợp với cảm biến áp suất | ||||
| PS | Chỉ được chỉ định khi kết hợp với một cảm biến tải trọng. | Nén | ||||
| PL | Căng | |||||
| PSL | Nén và căng *Thêm dấu "±" vào phạm vi hiển thị khi sử dụng cho tải kéo/nén. |
|||||
| 5. Hiệu chuẩn | Ví dụ về phạm vi hiệu chuẩn | Áp suất: 1.000MPa (0–1.000)MPa 500kPa (0–500)kPa ±100.0kPa (-100.0–100.0)kPa |
||||
| Tải: 20,0kN (0–20,0)kN 100,0kN (0–100,0)kN ±1,00kN (-1,00–1,00)kN |
||||||
| 6. Kết nối cáp | Trống | Chỉ định loại đầu nối cho cảm biến áp suất được kết hợp. | Đầu nối tiêu chuẩn | |||
| W | Đầu nối chống nước | |||||
| S | Với cáp kết nối trực tiếp | |||||
| 7.Số lượng đầu ra cài đặt | - | - | Loại đầu ra | Tần số đáp ứng | Chịu tải | |
| 0S | Không có | - | - | |||
| 1S | 1-setting/Standard type/relay output | 520msec. or less | AC250V 4A | |||
| 1SO | 1-setting/Standard type/Open collector output | 45V 150mA | ||||
| 1SA | 1-setting/High-speed/relay output | 19msec. or less | AC250V 4A | |||
| 1SAO | 1-setting/High-speed/Open collector output | 0.5msec. or less | 45V 150mA | |||
| 2S | 2-stting/Standard type/relay output | 520msec. or less | AC250V 4A | |||
| 2SO | 2-setting/Standard type/Open collector output | 45V 150mA | ||||
| 2SA | 2-setting/High-speed/relay output | 19msec. or less | AC250V 4A | |||
| 2SAO | 2-stting/High-speed/Open collector output | 0.5msec. or less | 45V 150mA | |||
| 3S | 3-stting/Standard type/relay output | 520msec. or less | AC250V 4A | |||
| 3SO | 3-stting/Standard type/Open collector output | 45V 150mA | ||||
| 3SA | 3-stting/High-speed/relay output | 19msec. or less | AC250V 4A | |||
| 3SAO | 3-stting/High-speed/PhotoMOS relay output | 1msec. or less | AC/DC250V 0.1A | |||
| 4S | 4-stting/Standard type/relay output | 520msec. or less | AC250V 4A | |||
| 4SO | 4-stting/Standard type/Open collector output | 45V 150mA | ||||
| 4SA | 4-stting/High-speed/relay output | 19msec. or less | AC250V 4A | |||
| 4SAO | 4-stting/High-speed/Open collector output | 0.5msec. or less | 45V 150mA | |||
| 8.Output type | H or L | When outputting 1 setting, select any ofH and L | *Always specify the output type when placing an order. | |||
| When outputting 2 settings, select any of HH, HL and LL | ||||||
| When outputting 3 settings, select any of HHH, HHL, HLL and LLL | ||||||
| When outputting 4 settings, select any ofHHHH, HHHL, HHLL, HLLL and LLLL | ||||||
| 9.Differential value setting (Volume adjustment) |
Blank | None | ||||
| □△P | With hysteresis *With differential, a differential as many as the setting will be added. | |||||
| 10.Peak hold (Option) |
Blank | Without peak hold | ||||
| P-M | With peak hold (with memory) | |||||
| PSM | Sample hold | |||||
| 11.Nguồn điện [Nguồn điện consumption] | 1 | AC100V [2VA] | When specifying AC Nguồn điện, a dedicated Nguồn điện converter "TUC" will be included. Click for the specifications of Nguồn điện converters. | |||
| 11 | AC110V [2VA] | |||||
| 2 | AC200V [5VA] | |||||
| 22 | AC220V [5VA] | |||||
| 3 | DC±12V [200mA] | |||||
| 4 | DC24V [100mA] | |||||
| 5 | DC12V [100mA] *Not available when analog output isA5 | |||||
| 12.Auto-zero (Option) |
Blank | Without auto-zero | ||||
| AZ | With auto-zero (external signal input) | |||||
| MAZ | Manual auto-zero (Push button) | |||||
| 13.Indication cnversion rate (Option) |
Indication cnversion rate Standard 3 times/sec option ( times/sec) *Specify in the range of 1–15 times/s. |
|||||
