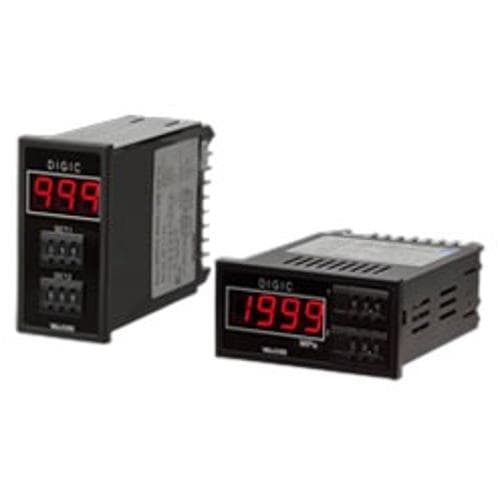

Bộ hiển thị lực số hóa tròn DIN48×96 cho Áp suất/Tải trọng VALCOM VPRH(V)-U
Đầu ra cài đặt so sánh có thể được chọn giữa rơle và rơle quang-MOS; Loại ngang (3 ½ chữ số) và loại dọc (3 chữ số) có sẵn ở kích thước DIN; Có thể chọn 5 đầu ra analog; Bộ chuyển đổi nguồn tích hợp.
| Có thể kết hợp với cảm biến | Có thể kết hợp với tất cả các model cảm biến áp suất và cảm biến tải trọng. |
|---|---|
| Thông số cảm biến | Tham khảo các trang về cảm biến áp suất và cảm biến tải trọng. |
| Hiệu chuẩn bộ khuếch đại và cảm biến | Bộ khuếch đại VPRH(V) và cảm biến áp suất hoặc cảm biến tải trọng đã được hiệu chuẩn thành một cặp. Bộ khuếch đại và cảm biến đã được hiệu chỉnh thành một cặp theo cùng một số sê-ri |
| Hiển thị | 1999 3 1/2 chữ số, 999 3 chữ số (loại dọc) LED màu đỏ (chiều cao ký tự 15mm) |
|---|---|
| Tốc độ lấy mẫu | 4 lần/giây (Tiêu chuẩn) Có thể đặt trong khoảng 1–10 lần/giây (Tham khảo thông số kỹ thuật tùy chọn.) |
| Sự chính xác | ±0,05%FS±1 chữ số |
| Nhiệt độ hoạt động | −10–55°C (Không đóng băng) |
| Độ ẩm hoạt động | 0–90%RH (Không ngưng tụ) |
| Kích thước | Loại ngang:48(W)×96(H)×127 (D: Không bao gồm phần nhô ra) Loại dọc:96(W)×48(H)×127 (D: Không bao gồm phần nhô ra) |
| Cân nặng | Xấp xỉ. 400g (Thay đổi tùy theo thông số kỹ thuật) |
| Phụ kiện | Hướng dẫn vận hành 1 bản (Chỉ định tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản (*1) |
Lựa chọn cảm biến áp suất hoặc cảm biến tải trọng
và
Chỉ định các mô hình áp dụng.
[ví dụ] VPRV-A3-35.0MPaW-2S(HL)-1/VPRQ-35MPW (bao gồm cáp 3 m)
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | |||
|---|---|---|---|---|---|---|
| 1.Mô hình | ○ | VPR | Đồng hồ đo kỹ thuật số (áp suất/tải) loại hình vuông DIN48×96 | |||
| 2. Ngang/Dọc | H | Gắn bảng loại ngang | ||||
| V. | Gắn bảng loại dọc | |||||
| 3. Đầu ra tương tự | - | - | Loại đầu ra | Tần số đáp ứng | Chịu tải | |
| D | Chỉ hiển thị | |||||
| A1 | 1mV/chữ số | Xấp xỉ. 10 mili giây. (phản hồi 60%) |
Giá trị này được tính là tần số đáp ứng (= 1/2T (Hz)) dựa trên đáp ứng bước đo được (0–100%) và thời gian tăng (T) với điện trở cầu cảm biến là 350Ω. Tần số phản hồi được xác định bởi cảm biến được sử dụng. Hãy tham khảo ý kiến của chúng tôi khi tập trung vào phản hồi. | 10kΩ trở lên (Trở kháng đầu ra 100Ω) | ||
| A2 | 1–5V | |||||
| A3 | 4–20mA | 250Ω trở xuống | ||||
| A4 | 0–5V | 10kΩ trở lên (Trở kháng đầu ra 100Ω) | ||||
| A5 | 0–10V | |||||
| 4. Loại tải | Trống | Không cần chỉ định khi kết hợp với cảm biến áp suất | ||||
| PS | Chỉ được chỉ định khi kết hợp với một cảm biến tải trọng. | Nén | ||||
| PL | Căng | |||||
| PSL | Nén và căng *Thêm dấu "±" vào phạm vi hiển thị khi sử dụng cho tải kéo/nén. |
|||||
| 5. Hiệu chuẩn | Ví dụ về phạm vi hiệu chuẩn | Áp suất: 1.000MPa (0–1.000)MPa 500kPa (0–500)kPa ±100.0kPa (-100.0–100.0)kPa |
||||
| Tải: 20,0kN (0–20,0)kN 100,0kN (0–100,0)kN ±1,00kN (-1,00–1,00)kN |
||||||
| 6. Kết nối cáp | Trống | Chỉ định loại đầu nối cho cảm biến áp suất được kết hợp. | Đầu nối tiêu chuẩn | |||
| W | Đầu nối chống nước | |||||
| S | bím tóc | |||||
| 7.Số lượng đầu ra cài đặt | - | - | Loại đầu ra | Tần số đáp ứng | Chịu tải | |
| 0S | Không có | |||||
| 1S (*1) |
1 cài đặt/Loại đầu ra rơle | Xấp xỉ. 60 mili giây. (63% phản hồi) |
AC250V 4A | |||
| 1SO | Loại đầu ra rơle 1 cài đặt/PhotoMOS | Xấp xỉ. 50 mili giây. (63% phản hồi) |
AC/DC250V 0,1A | |||
| 2S (*1) |
2 cài đặt/Loại đầu ra rơle | Xấp xỉ. 60 mili giây. (63% phản hồi) |
AC250V 4A | |||
| 2SO | Loại đầu ra rơle 2 cài đặt/PhotoMOS | Khoảng 50 mili giây. (63% phản hồi) |
AC/DC250V 0,1A | |||
| 1SA | 1 cài đặt/Loại đầu ra rơle | Approx.3msec. (max.) |
AC125V 0.3A | |||
| 1SAO | 1-setting/Open collector output type | Approx.0.5msec. (max.) |
DC45V 0.15A | |||
| 2SA | 2-setting/Relay output type | Approx.3msec. (max.) |
AC125V 0.3A | |||
| 2SAO | 2-setting/Open collector output type | Approx.0.5msec. (max.) |
DC45V 0.15A | |||
| 8.Output type | H | When outputting 1 setting | Higher limit | *Always specify the output when placing an order | ||
| L | Lower limit | |||||
| HH | When outputting 2 setting | 1 setting=Higher limit 2 setting=Higher limit |
||||
| HL | 1 setting=Higher limit 2 setting=Lower limit |
|||||
| LH | 1 setting=Lower limit 2 setting=Higher limit |
|||||
| LL | 1 setting=Lower limit 2 setting=Lower limit |
|||||
| 9.Peak-holding (Optional) |
Blank | Without Peak-holding | ||||
| P | With Peak-holding *Not available if comparative setting output is0S | |||||
| 10.Nguồn điện [Current consumpiton] | 1 | AC100V [2VA] | ||||
| 11 | AC110V [2VA] | |||||
| 2 | AC200V [2VA] | |||||
| 22 | AC220V [2VA] | |||||
| 4 | DC24V [100mA] | |||||
| 11.Auto-zeroing (Optional) |
Blank | Without Auto-zeroing | ||||
| Z | With Auto-zeroing *Not available if comparative setting output is0S | |||||
| 12.Indication conversion rate (Option) |
Indication Conversion Rate: standard4 times/sec Option( times/sec) *Specify in the range of 1–10 times/s. |
|||||
