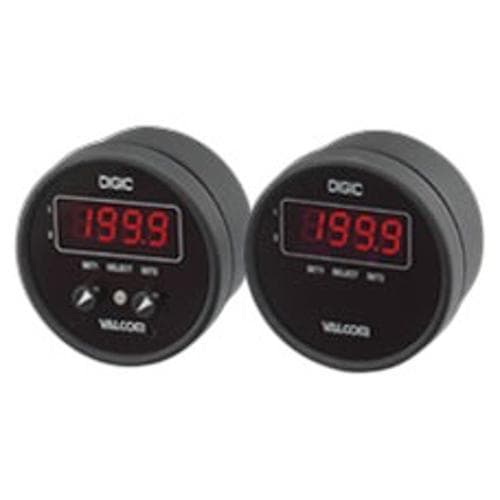

Bộ khuếch đại loại Analog/BCD với hiển thị số hóa tròn (Áp suất/ Tải trọng) riêng biệt VALCOM VPC
Bao gồm chức năng so sánh tương tự tốc độ cao; Đầu ra có thể được lựa chọn giữa rơle và rơle quang-MOS; Có thể chọn đầu ra cài đặt so sánh HI hoặc LO; Có thể được sử dụng cho cả đo áp suất và tải trọng.
| Có thể kết hợp với cảm biến | Có thể kết hợp với tất cả các model cảm biến áp suất và cảm biến tải trọng. |
|---|---|
| Thông số cảm biến | Tham khảo các trang về cảm biến áp suất và cảm biến tải trọng. |
| Hiệu chuẩn bộ khuếch đại và cảm biến | Bộ khuếch đại VPC và cảm biến áp suất hoặc cảm biến tải trọng đã được hiệu chỉnh thành một cặp. Bộ khuếch đại và cảm biến đã được hiệu chỉnh thành một cặp có cùng số sê-ri. |
| Hiển thị | 1999 3 1/2 chữ số Đèn LED màu đỏ độ sáng cao (chiều cao ký tự khoảng 15mm) |
|---|---|
| Hiển thị tốc độ chuyển đổi | 3 lần/giây (Tiêu chuẩn) Chỉ định 1–15 lần/giây. |
| Sự chính xác | ±0,05%FS±1 chữ số |
| Nhiệt độ hoạt động | 0–55°C (Không đóng băng) |
| Phạm vi độ ẩm hoạt động | 0–90%RH (Không ngưng tụ) |
| Kích thước bên ngoài | φ104×56 (D: Không bao gồm phần nhô ra) |
| Cân nặng | Xấp xỉ. 650g (Thay đổi tùy theo thông số kỹ thuật) |
| Phụ kiện | Hướng dẫn vận hành 1 bản (Chỉ định tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản (*1) |
- 1) cho các phụ kiện.
Lựa chọn cảm biến áp suất hoặc cảm biến tải trọng
và
Chỉ định các mô hình áp dụng.
[ví dụ] VPC-P-50.0MPaW-2VA(HL)2△PF-4 / VPRT-50MPW (bao gồm cáp 3 m)
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | ||
|---|---|---|---|---|---|
| 1.Mô hình | ○ | VPC | Cài đặt loại đầu ra Bộ khuếch đại với màn hình tròn (Áp suất/tải) kỹ thuật số | ||
| 2. Loại vỏ | ○ | P | Chia | ||
| 3. Loại tải | Trống | Không cần chỉ định khi kết hợp với cảm biến áp suất | |||
| PS | Chỉ được chỉ định khi kết hợp với một cảm biến tải trọng. | Nén | |||
| PL | Căng | ||||
| PSL | Nén và căng *Thêm dấu "±" vào phạm vi hiển thị khi sử dụng cho tải kéo/nén. |
||||
| 4. Hiệu chuẩn | Ví dụ về phạm vi hiệu chuẩn | Áp suất: 1.000MPa (0–1.000)MPa 500kPa (0–500)kPa ±100.0kPa (-100.0–100.0)kPa |
|||
| Tải: 20,0kN (0–20,0)kN 100,0kN (0–100,0)kN ±1,00kN (-1,00–1,00)kN |
|||||
| 5. Kết nối cáp | Trống | Chỉ định loại đầu nối cho cảm biến áp suất được kết hợp. | Đầu nối tiêu chuẩn | ||
| W | Đầu nối chống nước | ||||
| S | bím tóc | ||||
| 6.Số lượng đầu ra cài đặt | - | - | Loại đầu ra | Thời gian đáp ứng | Tải quyền |
| 1VA | 1 cài đặt Đầu ra rơle/Loại cài đặt bên trong | 6 mili giây. hoặc ít hơn | AC250V 4A | ||
| 1VAM | 1 cài đặt Đầu ra rơle/Loại cài đặt bên ngoài | ||||
| 1VAO | Đầu ra rơle PhotoMOS 1 cài đặt/Loại cài đặt bên trong | 1 mili giây hoặc ít hơn | AC/DC250V 0,1A Đỉnh 400V |
||
| 1VAOM | Đầu ra rơle PhotoMOS 1 cài đặt/Loại cài đặt bên ngoài | ||||
| 2VA | 2 cài đặt Đầu ra rơle/Loại cài đặt bên trong | 6 mili giây. hoặc ít hơn | AC250V 4A | ||
| 2VAM | 2 cài đặt Đầu ra rơle/Loại cài đặt bên ngoài | ||||
| 2VAO | Đầu ra rơle PhotoMOS 2 cài đặt/Loại cài đặt bên trong | 1 mili giây. hoặc ít hơn | AC/DC250V 0,1A Đỉnh 400V |
||
| 2VAOM | Đầu ra rơle PhotoMOS 2 cài đặt/Loại cài đặt bên ngoài | ||||
| 7. Loại đầu ra | H hoặc L | Khi xuất ra 1 cài đặt, chọn bất kỳ H và L | Luôn chỉ định loại đầu ra khi đặt hàng. | ||
| Khi xuất ra 2 cài đặt, chọn bất kỳ HH, HL và LL | |||||
| 8. Cài đặt giá trị vi sai (Điều chỉnh âm lượng) |
Trống | Độ trễ=Không có cài đặt vi sai (△P) | |||
| △PF | Hysteresis=△PF available Hysteresis setting variable rang: Within 10% of the sensor's rating (*3)Refer to Hysteresis of dimension page. *With differential, a differential as many as the setting will be added [e.g.]: 2VA(H,L)2△PF 1VA(H)1△PF |
||||
| 9.Nguồn điện [Nguồn điện Consumption] | 1 | AC100V[5VA] | When specifying AC Nguồn điện, a dedicated Nguồn điện converter "TUC" will be included. Click for the specifications of Nguồn điện converters. | ||
| 11 | AC110V[5VA] | ||||
| 2 | AC200V[5VA] | ||||
| 22 | AC220V[5VA] | ||||
| 3 | DC±12V[200mA] | ||||
| 4 | DC24V[200mA] | ||||
| 5 | DC12V[200mA]*Not available when analog output is A5 | ||||
| 10.Indication Conversion Rate (Option) |
Indication conversion rate: Standard 3times/sec Option ( times/sec) *Specify in the range of 1–15 times/s. |
||||
