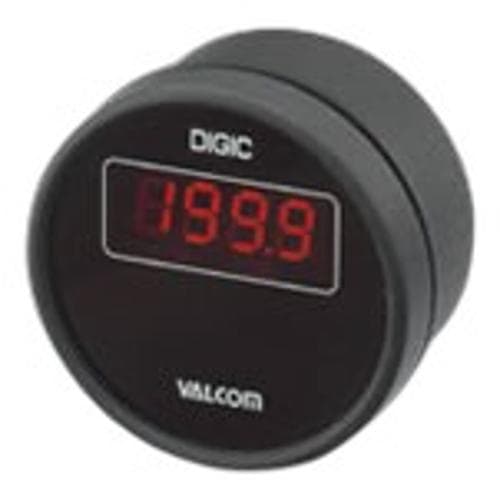

Bộ khuếch đại loại Analog/BCD với hiển thị số hóa tròn (Áp suất/ Tải trọng) riêng biệt VALCOM VPC
5 đầu ra analog và 3 đầu ra BCD có thể được lựa chọn và sử dụng cùng nhau; VPC và cảm biến được hiệu chuẩn thành một cặp, bao gồm cả chiều dài cáp cảm biến và tạo thành đồng hồ đo áp suất kỹ thuật số có độ chính xác cao; Có sẵn đầu ra analog phản hồi nhanh không cần máy vi tính, phù hợp để đo áp suất chất lỏng.
| Có thể kết hợp với cảm biến | Có thể kết hợp với tất cả các model cảm biến áp suất và cảm biến tải trọng. |
|---|---|
| Thông số cảm biến | Tham khảo các trang về cảm biến áp suất và cảm biến tải trọng. |
| Hiệu chuẩn bộ khuếch đại và cảm biến | Bộ khuếch đại VPC và cảm biến áp suất hoặc cảm biến tải trọng đã được hiệu chỉnh thành một cặp. Bộ khuếch đại và cảm biến đã được hiệu chỉnh thành một cặp có cùng số sê-ri. |
| Hiển thị | 1999 3 1/2 chữ số Đèn LED màu đỏ độ sáng cao (chiều cao ký tự khoảng 15mm) |
|---|---|
| Hiển thị tốc độ chuyển đổi | 3 lần/giây (Tiêu chuẩn) Chỉ định 1–15 lần/giây. |
| Sự chính xác | ±0,05%FS±1 chữ số |
| Nhiệt độ hoạt động | 0–55°C (Không đóng băng) |
| Phạm vi độ ẩm hoạt động | 0–90%RH (Không ngưng tụ) |
| Kích thước bên ngoài | φ104×56 (D: Không bao gồm phần nhô ra) |
| Cân nặng | Xấp xỉ. 650g (Thay đổi tùy theo thông số kỹ thuật) |
| Phụ kiện | Hướng dẫn vận hành 1 bản (Chỉ định tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản (*1) |
Lựa chọn cảm biến áp suất hoặc cảm biến tải trọng
và
Chỉ định các mô hình áp dụng.
[ví dụ] VPC-A3B20-PD-(±10.00kPa)-4/VPMR015 (bao gồm cáp 3 m)
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | |||
|---|---|---|---|---|---|---|
| 1.Mô hình | ○ | VPC | Loại đầu ra Analog/BCD Bộ khuếch đại với màn hình tròn (Áp suất/tải) kỹ thuật số | |||
| 2.Đầu ra analog | - | - | Loại đầu ra | Tần số đáp ứng | Chịu tải | |
| D | Chỉ hiển thị (không có đầu ra) |
Khi D được chọn, đầu ra analog và đầu ra BCD không khả dụng. | - | |||
| A1 | 1mV/chữ số (tối đa ±1999mV) |
1,2kHz | Giá trị này được tính là tần số đáp ứng (= 1/2T (Hz)) dựa trên đáp ứng bước đo được (0–100%) và thời gian tăng (T) với điện trở cầu cảm biến là 350Ω. Tần số phản hồi được xác định bởi cảm biến được sử dụng. Hãy tham khảo ý kiến của chúng tôi khi tập trung vào phản hồi. | 10kΩ trở lên | ||
| A2 | 1–5V | |||||
| A3 | 4–20mA | 333Hz | 250Ω trở xuống | |||
| A4 | 0–5V | 1,2kHz | 10kΩ trở lên | |||
| A5 | 0–10V | |||||
| 3.Đầu ra BCD | - | - | Loại đầu ra | Tần số đáp ứng | Chịu tải | |
| Trống | Không có | - | - | |||
| B1 | BCD TTL (Tích cực) | Đồng bộ hóa với tỷ lệ chuyển đổi hiển thị. | ±3mA | |||
| B2 | Đã ngừng BCD TTL (Âm tính) |
|||||
| B1O | Bộ thu mở BCD (Ngõ ra tín hiệu Tr OFF) |
35V 25mA | ||||
| B2O | Bộ thu mở BCD (Đầu ra tín hiệu Tr ON) |
|||||
| 4. Loại tải | Trống | Không cần chỉ định khi kết hợp với cảm biến áp suất | ||||
| PS | Chỉ được chỉ định khi kết hợp với một cảm biến tải trọng. | Nén | ||||
| PL | Căng | |||||
| PSL | Nén và căng *Thêm dấu "±" vào phạm vi hiển thị khi sử dụng cho tải kéo/nén. |
|||||
| 5. Bộ phận lắp bảng điều khiển | ○ | P | Có sẵn | |||
| 6. Loại vỏ | ○ | D | Chia | |||
| 7. Hiệu chuẩn | Ví dụ về phạm vi hiệu chuẩn | Áp suất: 1.000MPa (0–1.000)MPa 500kPa (0–500)kPa ±100.0kPa (-100.0–100.0)kPa |
||||
| Tải: 20,0kN (0–20,0)kN 100,0kN (0–100,0)kN ±1,00kN (-1,00–1,00)kN |
||||||
| 8. Kết nối cáp | Trống | Chỉ định loại đầu nối cho cảm biến áp suất được kết hợp. | Đầu nối tiêu chuẩn | |||
| W | Đầu nối chống nước | |||||
| S | bím tóc | |||||
| 9. Giữ đỉnh | Trống | Không cần giữ đỉnh | ||||
| P | Với tính năng Giữ đỉnh (*2) | |||||
| 10.Nguồn điện [Nguồn điện consumption] | 1 | AC100V [5VA] | When specifying AC Nguồn điện, a dedicated Nguồn điện converter "TUC" will be included. Click for the specifications of Nguồn điện converters. | |||
| 11 | AC110V [5VA] | |||||
| 2 | AC200V [5VA] | |||||
| 22 | AC220V [5VA] | |||||
| 3 | DC±12V [200mA] | |||||
| 4 | DC24V [100mA] | |||||
| 5 | DC12V [200mA]*Not available when analog output is A5 | |||||
- *2 Peak hold can be selected only under the following conditions.
Neither analog output nor BCD output can be set. 4 24V DC and 5 12V DC cannot be selected as Nguồn điện.
