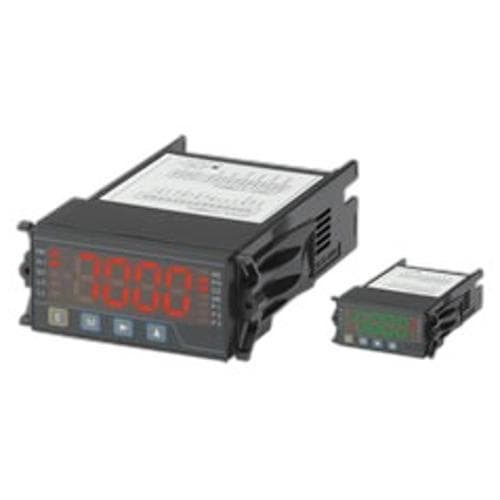

Bộ hiển thị lực DIN36×72 VALCOM VMM7
Phạm vi đầu vào của máy đo biến dạng (−4 đến 4mV/V) có thể được kết nối với cảm biến áp suất và cảm biến tải trọng; Lấy mẫu tốc độ cao tối đa 1000 mẫu mỗi giây; Các mẫu có đầu ra analog là loại nhiều đầu ra cho phép điều chỉnh tỷ lệ ở bất kỳ phạm vi nào từ 0 đến 1 V, 0 đến 10 V, 1 đến 5 V và 4 đến 20 mA; Thiết kế nhỏ gọn 72 (W) × 36 (H) mm (tiêu chuẩn DIN) và tiết kiệm không gian, với màn hình lớn dễ đọc có chiều cao ký tự 16 mm; Đèn LED xen kẽ giữa màu đỏ và xanh lục, cho phép xác định kết quả đánh giá bằng màu sắc; Năm đầu ra cài đặt so sánh và các chức năng khác nhau được bao gồm theo tiêu chuẩn.; Bao gồm các chức năng “Bắt đầu giữ”, “Số 0 kỹ thuật số”, “Giữ đỉnh” và “Chọn mẫu”.
| Hiển thị | Màn hình LED 7 đoạn (chiều cao ký tự: khoảng 16mm) |
|---|---|
| Hiển thị phân cực | Tự động hiển thị khi kết quả tính toán âm |
| Phạm vi hiển thị | −9999 đến 9999 |
| Cảnh báo quá mức | Chỉ báo "OVER" hoặc "-OVER" để phản hồi tín hiệu đầu vào vượt quá phạm vi hiển thị |
| Dấu thập phân | Có thể đặt ở bất kỳ vị trí chữ số nào |
| Không có dấu hiệu | Sự ức chế bằng không hàng đầu |
| Kiểm soát bên ngoài | P.SEL1–3,HOLD,PH,DZ (tùy thuộc vào đơn vị đầu ra) |
| Phạm vi nhiệt độ hoạt động | 0 đến 50°C |
| Phạm vi độ ẩm hoạt động | 35 đến 85%RH (không ngưng tụ) |
| Phạm vi nhiệt độ lưu trữ | −10 đến 70°C |
| Phạm vi độ ẩm lưu trữ | 60%RH hoặc ít hơn |
| Nguồn cấp | Bộ nguồn AC: 100 đến 240V AC ±10% Nguồn DC: 12V đến 48V DC ±10% |
| Sự tiêu thụ năng lượng | tối đa 8VA. (Bộ nguồn AC) tối đa 7W. (Bộ nguồn DC) |
| Chịu được điện áp | Nguồn C: Cực nguồn đến cực đầu vào, COM, đầu ra so sánh, BCD, đầu ra analog hoặc đầu cuối truyền thông RS 1500V AC trong 1 phút |
| Nguồn DC: Cực nguồn đến cực đầu vào, COM, đầu ra so sánh, BCD, đầu ra analog hoặc đầu cuối truyền thông RS 50 V DC trong 1 phút |
|
| (chung): Đầu nối đầu vào đến đầu ra so sánh, BCD, đầu ra analog hoặc đầu nối truyền thông RS 500V DC trong 1 phút |
|
| Cách điện | 500 V DC ở 100MΩ trở lên giữa các thiết bị đầu cuối được ghi chú |
| Kích thước bên ngoài | 72mm(W)×36mm(H)×118mm(D) |
| Cân nặng | Xấp xỉ. 160g |
| Phụ kiện | Sách hướng dẫn×1 |
Thông số kỹ thuật đầu vào của máy đo biến dạng
| Phạm vi điều chỉnh bằng không | −±1mV/V |
|---|---|
| Phạm vi điều chỉnh nhịp | 1–3mV/V |
| Độ phân giải tối đa | Nguồn điện cảm biến 5V: 0,5µV/chữ số Nguồn điện cảm biến 10V: 1µV/chữ số |
| Độ chính xác(*1) | ± (0,1% của FS+2 chữ số) (23°C±5°C 35–85%) |
| Tốc độ lấy mẫu | 1000 lần/giây |
| Nguồn điện cảm biến | 5V±5% 30mA 10V±5% 30mA |
| Cảm biến áp dụng | 350Ω |
- 1) Độ chính xác áp dụng khi tốc độ lấy mẫu là 20 mẫu/s hoặc ít hơn.
Thông số kỹ thuật đầu ra của bộ so sánh
| Phương pháp điều khiển | Phương pháp tính toán dựa trên máy vi tính | |
|---|---|---|
| Phạm vi cài đặt giá trị phán đoán | −9999 đến 9999 | |
| trễ | Có thể cài đặt trong phạm vi từ 1 đến 999 chữ số đối với từng giá trị phán đoán | |
| Hành động so sánh | Tùy thuộc vào tốc độ lấy mẫu | |
| Điều kiện so sánh | giá trị được chỉ định > Giá trị phán đoán giới hạn cao > giá trị phán đoán giới hạn cao | Judgment:HH, HI |
| Giá trị phán đoán giới hạn cao ≥ giá trị được chỉ định > giá trị phán đoán giới hạn cao | Judgment:HI | |
| giá trị phán đoán giới hạn cao ≥ giá trị được chỉ định ≥ giá trị phán đoán giới hạn thấp | Judgment:GO | |
| giá trị phán đoán giới hạn thấp > giá trị được chỉ định ≥ giá trị phán đoán giới hạn thấp-thấp | Judgment:LO | |
| giá trị phán đoán giới hạn thấp > giá trị phán đoán giới hạn thấp-thấp > giá trị được chỉ định | Judgment:LO, LL | |
| Đặt điều kiện | Giá trị phán đoán giới hạn cao-cao > giá trị phán đoán giới hạn cao > giá trị phán đoán giới hạn thấp > giá trị phán đoán giới hạn thấp-thấp | |
| Rơle so sánh | Số lượng liên hệ | Tiếp điểm rơle ×5 |
| Đánh giá liên hệ | 125V AC, 0,3A (tải điện trở) 30V DC, 1A (tải điện trở) |
|
| Tuổi thọ cơ khí | 50 triệu lần trở lên | |
| Tuổi thọ điện | 100.000 lần trở lên (tải điện trở) | |
| Đầu ra của bộ ghép quang | Số lượng đầu ra | Bộ ghép quang ×5 |
| Đánh giá đầu ra | Sink current 50 mA MAX. Voltage applied: 30V MAX. Output saturation voltage 1.2V or less at 50 mA |
|
Analog Output Specifications
| Resistive Load | 0 to 1V, 0 to 10V, 1 to 5V:10kΩ or more 4 to 20mA: 550Ω or less |
|---|---|
| Accuracy | ± (0.5% of F.S.) |
| Ripple | 0 to 1V, 0 to 10V, 1 to 5V: ±50mVpp 4 to 20mA: ±25mVpp |
| Conversion method | PWM conversion |
| Resolution | 13 bits or equivalent |
| Scaling | Digital scaling |
| Response rate | Approx. 0.5 seconds |
BCD Output Specifications
| Output type | Open collector output NPN type |
|---|---|
| Output Logic | Selectable (PC logic cannot be changed.) |
| Output rated | DC30V MAX 10mA MAX |
RS-232C Output Specifications
| Synchronous System | Start-stop transmission system |
|---|---|
| Communication System | Full duplex |
| Transmission Rate | 38.4k to 2.4k bps |
| Star bit | 1bit |
| Data Length | 7bit/8bit |
| Parity | Even parity/odd parity/none |
| Stop bit | 1bit/2bit |
| Character Code | ASCⅡcodes |
| Signal Name in Use | TXD, RXD, SG |
| Number of Units Connected | 1 |
| Line Length | 15m |
| Delimiter | CR+LF/CR |
RS-485 Output Specifications
| Synchronous System | Start-stop transmission system |
|---|---|
| Communication System | Two-line semi-duplex (polling selecting system) |
| Transmission Rate | 38.4k to 2.4k bps |
| Star bit | 1bit |
| Data Length | 7bit/8bit |
| Parity | Even parity/odd parity/none |
| Error Detection | BCC (block check character) checksum |
| Stop bit | 1bit/2bit |
| Character Code | ASCⅡcodes |
| Signal Name in Use | Non-inverse (+), inverse (−) |
| Number of Units Connected | A maximum of 31 meters |
| Line Length | 500m maximum |
| Delimiter | CR+LF/CR |
External control terminals
| Internal circuit | Pull-up at approx. 5V (Resistance value: Approx. 10kΩ) |
|---|---|
| Control signal HI | 4.2–5V for the level COM terminal |
| Control signal LO | 0–0.4V for the level COM terminal |
| Start hold | A type: Shorting the S/H and COM terminals or making them equipotential will hold the display value. B type: Shorting the S/H and COM terminals or making them equipotential will output the display value. |
| Digital zero | Shorting the DZ and COM terminals or making them equipotential will turn ON the digital zero function. |
| Peak hold | Shorting the PH and COM terminals or making them equipotential will turn ON the peak hold function. |
Model Selection
| Selection | Check | Model | Specifications | ||
|---|---|---|---|---|---|
| 1.Model | ○ | VMM7 | DIN36×72 Rapid Strain Gauge Panel Meter | ||
| 2.Comparison Setting Output | - | - | No. of settings | Output type | |
| 0SO | - | - | Only B0 can be selected | ||
| 4S | 4-point (HH/H/G/L/LL) | Relay signal×5 AC125V 0.3A (Load resistance) DC30V 1A (Load resistance) |
*Selection with analog output, RS232C output and RS485 output is impossible. |
||
| 4SO | 4-point (HH/H/G/L/LL) | Photo-coupler×5 Sink current: 50mA MAX. Applied voltage: MAX. |
- | ||
| 3.Output | D | None | |||
| A | Can be switched among four types: 1–5V or 0–1V or 0–10V or 4–20mA (with scaling function) *Can be combined with comparative setting output 4SO |
||||
| B0 | BCD output (Open collector output) *Only 0SO can be selected | ||||
| RS | RS-232C *Can be combined with comparative setting output 4S | ||||
| R1 | RS-485 *Can be combined with comparative setting output 4S | ||||
| 4.Input Signal | ○ | GV | Strain Gauge input (350Ω) Zero adjustment range -1–1mV/V Span adjustment range 1–3mV/V Measuring range: -4–4mV/V |
||
| 5.Nguồn điện | 7 | AC100–240V (±10%) | |||
| 8 | DC12–48V (±10%) *Cannot be selected for B0 | ||||
