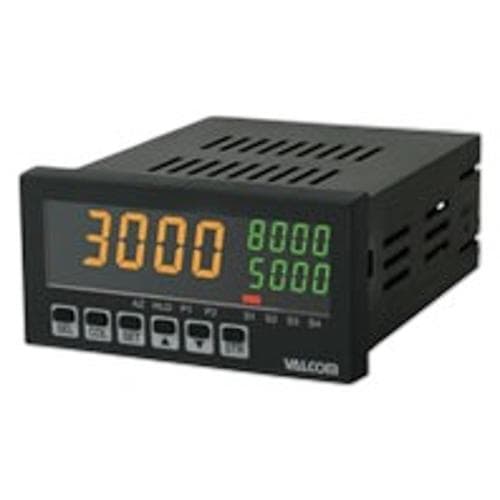

Bộ hiển thị lực màu dòng VALCOR VALCOM F8/F9
Trạng thái hoạt động hiện tại (bình thường/bất thường) có thể được tìm thấy dễ dàng bằng màu sắc của giá trị (trên màn hình chính); Các giá trị đo được có thể được hiển thị bằng 3 màu: đỏ, cam và xanh lục, như mong muốn, trong các vùng được phân chia theo giá trị đã đặt; Lấy mẫu tốc độ cao nhanh tới 1000 mẫu mỗi giây; Đầu ra nhanh cho phép sử dụng cho mục đích điều khiển tốc độ cao và an toàn; Phạm vi đầu ra analog từ 4 đến 20 mA, 1 đến 5 V và 0 đến 5 V được bao gồm theo tiêu chuẩn; Bao gồm chức năng chia tỷ lệ đầu ra, cho phép đặt phạm vi đo theo ý muốn.
| Tín hiệu đầu vào |
120–1000Ω Đầu vào cảm biến đo, Phạm vi đầu vào cảm biến: ±4mV/V Phạm vi điều chỉnh điểm 0: ±1,35mV/V Min. độ nhạy đo: 0,14µV/V/chữ số Nguồn điện cho cảm biến: DC5V tối đa 60mA. |
|---|---|
| Trở kháng đầu vào | 4–20mA: 68Ω 0–5V/1–5V/0–10V: 68kΩ |
| Hiển thị | −9999–9999 (Người dùng có thể lựa chọn vị trí thập phân) LCD 4 chữ số với 3 màu có thể thay đổi (đỏ, cam và xanh lục) |
| Chu kỳ lấy mẫu | Tối đa 1000 lần/giây |
| Tốc độ làm mới hiển thị | 1–10 lần/giây Có thể lựa chọn |
| Sự chính xác | Màn hình: ± 0,05%FS±1digit (25°C±3°C) Đầu ra analog: ±0,5%FS (25°C±3°C) |
| Đầu ra analog | 4–20mA/0–5V/1–5V Phạm vi được chuyển đổi. Tùy chọn 0–10V (*1) |
| Cài đặt đầu ra (Chọn theo model) |
4 cài đặt Đầu ra rơle AC125V 0,3A (mỗi 1 cài đặt)/DC24V 1A (mỗi 1 cài đặt) Thời gian đáp ứng 6 mili giây hoặc ít hơn(*1) Photomos 4 cài đặt Đầu ra rơle AC/DC250V 0,1A (mỗi 1 cài đặt) Thời gian đáp ứng của đầu ra so sánh 5msec. hoặc ít hơn (*1) |
| Nhiệt độ hoạt động | 0–55°C (Không đóng băng) |
| Phạm vi độ ẩm hoạt động | 35–85%RH (Không ngưng tụ) |
| Nguồn điện (Chọn theo model) |
AC90–240V 50/60Hz Điện năng tiêu thụ hiện tại 15VA trở xuống |
| DC24V ±10% Dòng điện tiêu thụ 300mA trở xuống | |
| Kích thước | 97(W)×48.8(H)×132.5(D) *Các cực tùy chọn không được mô tả trong hình sau |
| Cân nặng | Xấp xỉ. 300g (Thay đổi tùy theo thông số kỹ thuật) |
| Phụ kiện | Hướng dẫn vận hành (1 bản), Nhãn thiết bị, Danh sách cài đặt ban đầu, Giá đỡ gắn bảng điều khiển, Đầu nối Amphenol (5730240) (chỉ chức năng đầu ra BCD) |
| Các chức năng khác | Tỷ lệ hiển thị, Tỷ lệ đầu ra tương tự, Giữ hiển thị (đỉnh trên/đỉnh dưới/đỉnh chuyển tiếp/đỉnh đến đỉnh/giữ mẫu), Tự động về 0, Tối đa/phút. chỉ báo giá trị, Lựa chọn mẫu, Mô phỏng, BẬT/TẮT màn hình phụ dịch chuyển giá trị đầu vào, Bảo vệ phím, Thay đổi màu màn hình chính, Cài đặt tốc độ cập nhật màn hình, BẬT/TẮT chế độ tiết kiệm năng lượng, Cài đặt tốc độ lấy mẫu, Hằng số thời gian bán phá giá, BẬT triệt tiêu điểm 0 /TẮT, Fix-zero |
Cài đặt đầu ra
| F8 | Đầu ra 2 cài đặt cho kênh 1 Đầu ra 2 cài đặt cho ch. (1-2) |
|---|---|
| F9 | Đầu ra 1 cài đặt cho kênh 1 Đầu ra 1 cài đặt cho kênh 2 Đầu ra 2 cài đặt cho ch. (1+2) |
Cài đặt đầu ra
| Đầu ra tương tự A5 (0–10V) |
0–10V Điện trở tải an toàn 10kΩ trở lên Thời gian đáp ứng 4mgiây. trở xuống (*) Độ chính xác đầu ra analog ±0,5%FS (25°C±3°C) Đặc tính nhiệt độ ±0,35%FS/10°C |
|---|---|
| Đầu ra cực thu hở BO BCD | NPN cực thu hở DC50V 100mA trở xuống Thời gian đáp ứng 5 mili giây. hoặc ít hơn (*) |
| RS RS-232C |
Tốc độ truyền thông không đồng bộ bán song công 2 dây tương thích RS-232C (300/600 1200/2400/4800/9600/19200/38400 bps) Bit dừng (1, 2 bit) Chẵn lẻ (KHÔNG/LẺ/CHỈ) Độ dài dữ liệu ( 7, 8bit) Số đơn vị (0–99) |
| R1 RS-485 |
Không đồng bộ bán song công 2 dây tương thích RS-485 Tốc độ truyền thông (300/600 1200/2400/4800/9600/19200/38400 bps) Bit dừng (1, 2bit) Chẵn lẻ (KHÔNG/LẺ/CHẬM) Độ dài dữ liệu (7 , 8bit) Số đơn vị (0–99) |
- (*) 0–99% thời gian phản hồi. Chu kỳ lấy mẫu, hằng số thời gian giảm chấn ở cài đặt tốc độ cao
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật |
|---|---|---|---|
| 1.Mô hình | F8 | 2ch.input Loại hiển thị đồng thời tính toán chênh lệch áp suất (Sự khác biệt giữa ch.1 và ch.2 trên màn hình chính, luôn nhập từ ch.1 (trên) và ch.2 (dưới) trên màn hình phụ) |
|
| F9 | 2ch.input Tính toán bổ sung loại hiển thị đồng thời (Sự khác biệt giữa ch.1 và ch.2 trên màn hình chính, đầu vào từ ch.1 (trên) và ch.2 (dưới) trên màn hình phụ mọi lúc) |
||
| 2. Nguồn điện [Tiêu thụ hiện tại] | 4 | DC 24V ±10% Dòng điện tiêu thụ 300mA trở xuống | |
| 7 | AC 90–240V Nguồn tiêu thụ hiện tại 50/60Hz 15VA trở xuống | ||
| 3. Tín hiệu đầu vào | ○ | GV | Đầu vào máy đo biến dạng |
| 4. Cài đặt đầu ra | S | 4 cài đặt Đầu ra rơle AC125V 0,3A/DC24V 1A (mỗi 1 cài đặt) | |
| ồ | 4 cài đặt Photomos Đầu ra rơle AC/DC250V 0,1A (mỗi 1 cài đặt) | ||
| 5.Tín hiệu đầu ra (Tùy chọn) |
Trống | 4–20mA Điện trở tải an toàn: 250Ω trở xuống, 0–5V/1–5V Điện trở tải an toàn: 10kΩ trở lên Độ chính xác đầu ra analog ±0,5%FS (25°C±3°C) Đặc tính nhiệt độ ±0,35%FS/10° C |
|
| A5 | Đầu ra analog 0–10V Điện trở tải an toàn: 10kΩ trở lên | ||
| BO | Đầu ra bộ thu hở BCD NPNtype | ||
| RS | RS-232C | ||
| R1 | RS-485 |
