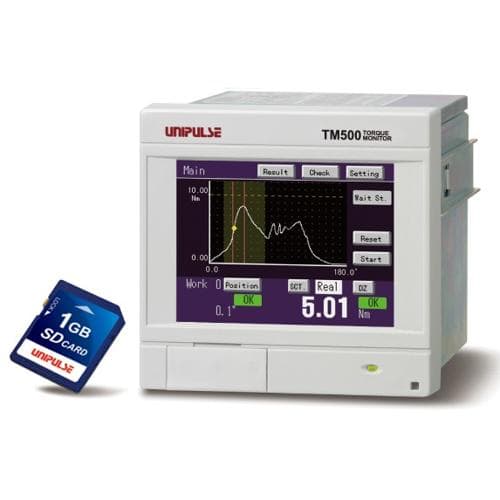

Bộ hiển thị mô men cho UTMII/UTMV UNIPULSE TM500

Màn hình giám sát mômen – đo mômen và góc quay (hay độ dài), ý tưởng cho UTMII với bộ mã hóa vòng quay

Đặc điểm

Màn hình giám sát mômen cho UTMII/UTMV.
Phù hợp với các ứng dụng chuyển động quay tốc độ thấp và chuyển động tuyến tính
Dữ liệu được ghi trên các thẻ nhớ SD.
Dễ dàng kết nối với UTMII/UTMV bằng một cáp.
Khối cung cấp nguồn cho UTMII/UTMV ( cũng cho cả một bộ mã hóa vòng quay tùy chọn)

Ví dụ ứng dụng

< Kiểm soát mô-men quá trình vặn vít　>

< Kiểm tra cảm giác vật lý>

Đặc tính kỹ thuật

Phần tín hiệu tương tự

Mô-men đầu vào ............ -5 đến +5 V Trở kháng đầu vào: từ 1 MΩ trở lên

Độ chính ............ xác phi tuyến tính: trong khoảng 0.02% FS±1digit Chênh lệch về 0: Trong khoảng 0.2 mV/℃ RTI Chênh lệch Gain: Trong khoảng 0.01%/℃

Bộ lọc tương tự ............ Bộ lọc thông thấp (-6 dB/oct.) lựa chọn từ 30 Hz, 100 Hz, 300 Hz, 1 kHz

Bộ chuyển đổi A/D ............ ・ Mức:4000 lần/ giây ・ Độ phân giải：24 bit (nhị phân)　　khoảng . 1/30000 đối với điện áp 5 V

Giám sát đầu ra ............ Mức đầu ra: điện áp đầu vào (cho kiểm tra điểm)

Đầu vào xung (Open collector) ............ tần số vào lớn nhất: 50 kHz Dải đếm cài đặt sẵn: Khoảng. 1000000



Bộ hiển thị

Màn hình ............ LCD hiển thị màu 3.5inch TFT



Bộ cài đặt

Bộ cài đặt ............ Phương pháp cài đặt Cài đặt bằng màn hình cảm ứng loại tương tự

Bảo toàn các giá trị cài đặt ............ RAM NOV (RAM không biến đổi), Pin dự phòng C-MOS RAM



Tín hiệu I/O ngoại vi

Tín hiệu ra (15) ............ Giữ kết quả (Tải, DOM)/ Quá tải/ Kết quả sóng/ Hoàn thành/ RUN/ Tải OK/ DPM OK/ SD OK

Tín hiệu vào (12) ............ Tải điểm 0 kỹ thuật số/ Định vị DPM/ Bắt đầu/ Dừng/ Giữ/ Khởi động lại/ Đèn nền ON/ Cấm chạm/ Thay đổi công việc



Giao tiếp

Giao tiếp ............ RS-232C



Vận hành chung

Nguồn cấp DC 24 V (±15%) ............ DC 24 V(±15%)

Điện áp tiêu thụ ............ 7 W typ.

Điều kiện nhiệt ............ độ hoạt động: hoặt động -10 đến +40℃, lưu kho -20 to +60℃ Độ ẩm 85% RH or less (Không ngưng tụ)

Kích thước ............ 96(W)× 96(H)× 117.3(D) mm ( Không bao gồm phần nhô ra)

Khối lượng ............ khoảng 1.0 kg

Chứng chỉ CE ............ EMC số EN61326-1



Tệp đính kèm

............ Sách hướng dẫn sử dụng･･････1 Kết nối ngoại vi Đầu vào/đầu ra･･････1 Cáp kết nối cho UTMII/UTMV (2 m)･････1 Cáp kết nói cho bộ đo góc UTMII (2 m) ･･････1 Thẻ nhớ SD(1 GB) (với tùy chọn thẻ SDC)･･････1



Mô tả sản phẩm ............ Mô tả sản phẩm

SDCThẻ SDC SD ( khoảng 80dạng sóng có thể được bảo toàn bằng 1MB, SDHC và SDXC không được hỗ trợ.) Tất cả các giá trị được hiển thị và tất cả các dạng sóng so sánh có thể được lưu và khôi phục. Các dạng sóng đo được và các điểm phán đoán có thể được lưu tự động.

Mô tả Sản phẩm

DTC1khung cho TM500 (Với nguồn cấp AC)SD1Gloại thể nhớ 1 GBSD2Gloại thể nhớ 2 GBCA81-232XDIN-D-Sub9p cáp chéo 1.5 mCATM21-MCATM21-M cáp cho kết nối UTMII/UTMV dài 2 mCATM51-MCATM51-M cáp cho kết nối UTMII/UTMV dài 5 mCATM(R)21-MCATM(R)21-M cáp cho kết nối đo góc UTMIIdài 2 mCATM(R)51-MCATM(R)51-M cáp cho kết nối đo góc UTMIIdài 5 mCN52CN52 Đầu nối I/O dòng FCN (có nắp đậy)CN57Đầu nói I/O dòng FCN (có nắp đậy chéo)CN60CN60 Đầu nối tròn DIN8p cho RS-232CCN90CN90 Đầu nối nhựa chống nướccho UTMII/ UTMVCN91CN91 Đầu nối nhựa chống nước cho bộ đo góc UTMII/ UTMVGMP96x96GMP96x96 Gioăng cao suTSU03Bộ chống sét DC
