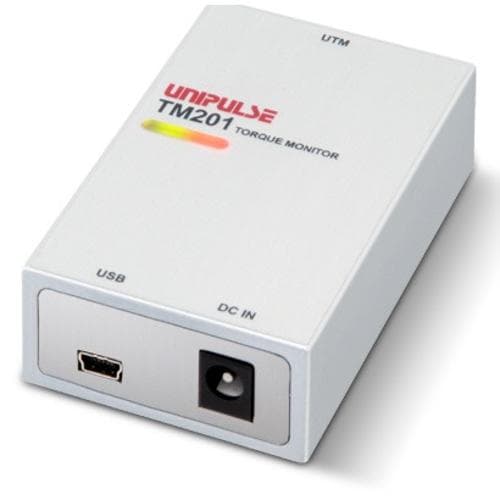

Thiết bị giao tiếp USB cho UTMII/UTMV UNIPULSE TM201

Khối giao tiếp USB – lý tưởng cho việc nghiên cứu và phát triển và phòng thử nghiệm, lưu dữ liệu trên máy tính dễ dàng

Nhiều giá trị mômen, rpm và công suất có thể giám sát và lưu trong máy tính. (Phần mềm ứng dụng cho cổng tùy chọn giao tiếp USB có sẵn )
Giá trị lớn nhất, giá trị nhỏ nhất và giá trị trung bình có thể được hiển thị.
Dữ liệu (dạng số) đo được lưu tự động ở định dạng CSV.
Khối cấp nguồn cho UTMII/UTMV.
Hai cáp được gắn kèm: một dành cho UTMII/UTMV và cáp còn lại dành cho máy tính

Phần mềm ứng dựng cho giao tiếp USB

・ Hiển thị dữ liệu thời gian thực được truyền từ UTMII/ UTMV qua USB0.
・ Moment, tốc độ quay, công suất và thời gian trong biểu đồ được thể hiện cụ thể băng các đường cross-line.
・ Dữ liệu đo (số) được lưu tự động ở định dạng CSV.
・ Dễ dàng hiệu chỉnh chỉ với lựa chọn các loại cảm biến đơn giản và các điều kiện hiển thị.

Chế độ hiển thị

[Bình thường]
Dữ liệu dạng sóng được hiển thị trong suốt quá trình.
Giá trị lớn nhất, nhỏ nhất và giá trị trung bình của dữ liệu dạng sóng sẽ được thể hiện.

1. Đơn
Sau khi nhấn nút “start”, dữ liệu sẽ được ghi lại 1 lần trong khoảng thời gian được đặt trước.

2. Liên tục
Chế độ hoạt động “Single” sẽ được lặp lại theo chu kỳ, cho đến khi ấn nút “Stop”

3. Mức kích hoạt
Sau khi nhấn nút “start”, nó sẽ được đặt ở chế độ chờ để kích hoạt, nó bắt đầu nhận dữ liệu khi mức đầu vào vượt quá mức kích hoạt.

[Lịch sử]
Dữ liệu dạng sóng trước có thể được hiển thị (có thể lưu tối đa 1000 tệp dữ liệu dạng sóng).

Tùy chọn kích hoạt
・Tiền kích hoạt ・Dữ liệu kích hoạt mức ・Mức kích hoạt
・Độ dốc kích hoạt ・Kích hoạt lặp lại

Con trỏ (tối đa: hai)
Chỉ số mô-men tại vị trí con trỏ và các vị trí khác nhau giữa chúng sẽ được hiển thị

Ví dụ ứng dụng

*Yêu cầu máy tính và phần mềm chuyên dụng để sử dụng TM201
Phần mềm ứng dụng cho tùy chọn kết nối USB được tải về từ trang của hãng.

Thông số kỹ thuật

Đầu vào cảm biến mô men｜Xung đầu vào cho tốc độ quay｜Nguồn cấp cho UTMII/UTMV｜Phần hiển thị｜Kết nối giao tiếp｜Vận hành chung｜Kèm theo

Đầu vào cảm biến Mô men(Đầu vào điện áp)

Dải tín hiệu đầu vào ............ -5 đến +5 V Trở kháng đầu vào:1 MΩ hoặc hơn

Độ chính ............ xác phi tuyến tính: trong khoảng 0.02% FS±1 digit Chênh lệch về 0: Trong khoảng 0.2 mV/℃ RTI Chênh lệch Gain: Trong khoảng 0.01%/℃

Bộ lọc tương tự ............ Bộ lọc thông thấp sơ cấp 1 kHz (cố định)

Bộ lọc kỹ thuật số Bộ lọc thông thấp thứ cấp fc = 3, 30, 300, OFF (thay đổi)

Bộ lọc kỹ thuật số ............ Bộ lọc thông thấp thứ cấp fc = 3, 30, 300 Hz, TẮT (có thể thay đổi)

Dải đầu ra dữ liệu

Data output rate ............ 300 lần/ giây. ･ Độ phân giải：24 bit (nhị phân)　khoảng . 1/30000 đối với điện áp 5 V



Đầu vào xung cho tốc độ quay (Đầu vào Open collector)

Tần số đầu vào tối đa ............ Phù hợp với tần số đầu ra của dòng UTMII/ UTMV

Tần số đầu vào tối thiểu ............ chọn từ 15, 10, 5, 3 hoặc 2 vòng/ phút (khi tốc độ xung là 4 ppr) Lựa chọn từ 60, 40, 20, 12, 8 vòng trên phút (khi tốc độ xung là 1 ppr)

Chiều rộng xung nhỏ nhất được phát hiện ............ 50 μs

Bố trí mạch ............ Đầu vào tiếp điểm khô (trừ loại thông dụng): Có thể kết nối đầu ra Open-collector (Ic = khoảng. 10 mA)



Nguồn cấp cho UTMII/UTMV

Nguồn cấp ............ DC 24 V( UTMII/UTMV 1 đơn vị)



Phần hiển thị

Đèn LED trạng thái ............ LED (Đỏ): trạng thái cấp nguồn/ báo động Đèn LED (Xanh lục): UTMII/ UTMV đang hoạt động bình thường



Giao tiếp

Giao tiếp ............ USB



Vận hành chung

Nguồn điện áp ............ AC 100 V đến 240 V (+10% -15%) (nguồn độc lập ) 50/60 Hz *Khi cung cấp bộ chuyển đổi sẽ được sử dụng

Công suất tiêu hao ............ 4 W typ ( Bộ chuyển đổi AC)

Nhiệt độ ............ hoạt động: hoạt động từ 0℃ to +40℃ lưu kho 10℃ to +60℃ Độ ẩm: 80% RH hoặc ít hơn (không ngưng tụ)

kích thước ............ 50(W)×23(H)×80(D) mm (không bao gồm phần nhô ra)

Khối lượng ............ khoảng. 120 g

Chứng chỉ CE ............ EMC số EN61326-1 Tiêu chuẩn an toàn EN62311 Vui lòng yêu cầu cụ thể về chứng chỉ CE của sản phẩm khi bạn đặt hàng.



Kèm theo

............ SHướng dẫn cài đặt x1 Bộ chuyển đổi ACTM201 1.8 m ×2 Cáp kết nối UTMII/UTMV 2 m ×2 Cáp USB -USB 1.8 m ×2



Tùy chọn phụ kiện

Mã phụ kiện ............ Description

CA81-USB ............ Cáp USB miniUSB-Máy tính 1.8 m

CATM21-M ............ Cáp để kết nối UTMII/UTMV 2 m

CATM51-M ............ Cáp để kết nối UTMII/UTMV 5 m

CN90 ............ Đầu kết nối nhựa chống nước UTMII/UTMV

TM201 AC PIN EU ............ Loại hoán đổi AC PIN(EU)



Việc tải dữ liệu

Hướng dẫn:
Hướng dẫn thiết lập TM201 kèm theo tại thời điểm giao hàng.

Sách hướng dẫn:
Hướng dẫn vận hành TM201.

Cài đặt USB:
Cài đặt để hiển thị dạng sóng mịn. (Nếu không cần hiển thị dạng sóng mịn, cài đặt này là không cần thiết.)
