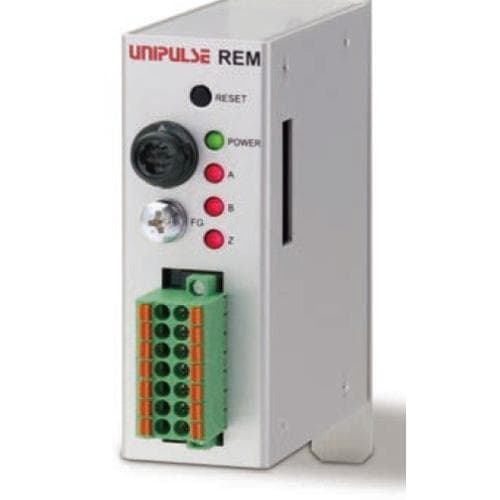

Bộ chuyển đổi Góc và tốc độ quay UNIPULSE REM

Chuyển đổi góc và tốc độ quay thời gian thực từ bộ mã hóa quay của bộ đo mô-men xoắn thành điện áp đầu ra.

Bạn có thể sử dụng máy hiện sóng đa kênh để theo dõi
mô-men xoắn với góc, mô-men xoắn và tốc độ quay
theo thời gian thực.

Cho phép khả năng điều khiển hồi tiếp bằng điện áp ngõ ra

- Tốc độ góc và quay từ bộ Encoder quay có thể được theo dõi đồng thời ở điện áp -10 ~ +10 V.

- Bạn có thể quyết định điểm bắt đầu bằng tín hiệu pha Z (chỉ UTM) hoặc tín hiệu xung ngoài

Ngõ ra góc

Ngõ ra tốc độ quay (*3) (*4)

*3. Bắt đầu đo từ tốc độ 1 v/p trở lên
*4 .Nếu không có đầu vào xung sau 0,1 giây, đầu ra sẽ trở về điểm bắt đầu (0 V).

Đặc điểm kỹ thuật

Tín hiệu góc ............ －10 to +10 V

Tín hiệu tốc dộ quay ............ －10 to +10 V

Độ phân giải ............ Xấp xỉ 1/50000 dựa theo ±10 V

Hệ số phi tuyến tính ............ 0.01%/FS

Khả năng hồi tiếp ............ DC to 5 kHz/－3 dB

Dải nhiệt độ làm việc ............ －10 to +50℃

Nhiệt độ ảnh hưởng đến dải đo (span) ............ 0.005% FS/℃

Độ ẩm ............ 85% RH hoặc nhỏ hơn ( Không ngưng tụ)

Nguồn cấp ............ DC 24 V±15％

Nguồn cấp ............ 0.04 A or less

Kích thước bên ngoài ............ 28(W)×78(H)×80(D) mm(Không bao gồm phần nhô ra)

Khối lượng ............ khoảng 120 g

Kèm theo

Hướng dẫn vận hành ............ 1

Tùy chọn phụ kiện

Dòng ............

CATM(R)21-M ............ cáp cho kết nối đo góc UTMIIdài 2 m

CATM(R)51-M ............ cáp cho kết nối đo góc UTMIIdài 5 m

CATM(R)321-MR ............ Cáp kết nối Bộ mã hóa quay UTM III 5 m

CATM(R)351-MR ............ Cáp kết nối Bộ mã hóa quay UTM III 5 m

CN91 ............ Đầu nối nhựa chống nước cho bộ đo góc UTMII
