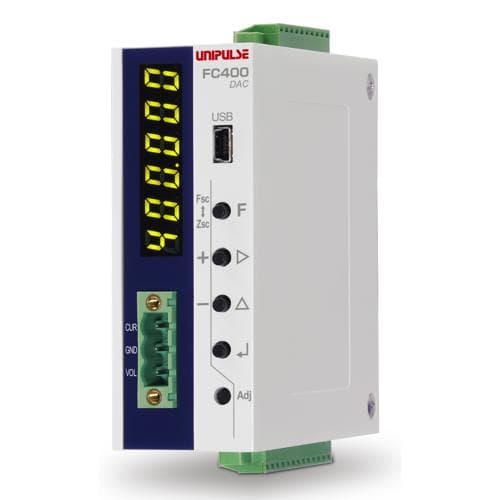

Bộ hiển thị đầu cân lắp trên DIN-rail với bộ chuyển đổi D/A UNIPULSE FC400-DAC

FC400-DAC là một thiết bị đo trọng lượng gọn nhẹ với bộ chuyển đổi D/A. Nó phù hợp cho nhiều ứng dụng cân đo như cân phễu chứa, cân đóng gói, đồng hồ đo mức cân, v.v..
Cả điện áp hoặc dòng điện đều tương ứng với giá trị được chỉ định, có sẵn.

Nó có thể phù hợp trong một không gian hạn chế!

Hình dáng nhẹ và nhỏ gọn với đế DIN rail 35 mm.
Kích thước bên ngoài: 34(W)x88(H)x91(D) mm (không bao gồm hình chiếu).
Trọng lượng: khoảng 210 g.

Các giao diện khác nhau

Được trang bị đúng tiêu chuẩn với bộ chuyển đổi D/A, RS-485, và giao diện USB

Tốc độ lấy mẫu và độ phân giải cao

Tỷ lệ chuyển đổi A/D tốc độ cao ở 1200 lần/giây và độ phân giải hiển thị cao 1/100000 Bộ chuyển đổi A/D tốc độ cao cho phép việc cân đo nhanh hơn và chính xác hơn

Đơn vị chức năng và kỹ thuật cao.

Bộ lọc hiệu suất cao
Với bộ lọc mạnh chống lại tiếng ồn, tốc độ cao thì việc chính xác cao trong cân đo là có thể đạt được.

Điều chỉnh bộ lọc tự động
Các bộ lọc được tự động điều chỉnh để giảm tiếng ồn khi phím điều chỉnh tự động được bật.

Điều chỉnh đầu vào tương đương
Lý thuyết hiệu chuẩn có thể được thực hiện dễ dàng bằng cách đăng ký công suất và định mức đầu ra của Cảm biến tải trọngs

Hiệu chuẩn đa điểm (tuyến tính)
Ba điểm bổ sung có thể được định nghĩa ở giữa zero và span cho tuyến tính tốt hơn

Hiển thị giá trị chuyền đổi đầu vào
Mức tín hiệu đầu vào của Cảm biến tải trọng có thể được hiển thị trong mV/V/ cho mục đích giám sát.

Chức năng tùy chọn điều khiển cân đơn giản
Điều khiển tuần tự có thể được thực hiện mà không cần kết nối PLC bên ngoài

Thông số kỹ thuật

Phần analog

Điện áp kích hoạt ............ DC 5 V±5% Dòng điện đầu ra: 90 mA DC 2.5 V±5% Dòng điện đầu ra: trong vòng 45 mA(tùy thuộc vào cài đặt) Phương pháp đo tỷ lệ (Lên đến 6 Các ô tải 350 Ω có thể được kết nối song song)

Phạm vi tín hiệu đầu vào ............ -2.5 to 5.1 mV/V

Phạm vi điều chỉnh về 0 ............ Tự động điều chỉnh bằng cách tính kỹ thuật số -0.5 ～ 2.0 mV/V

Khoảng phạm vi điều chỉnh ............ Tự động điều chỉnh bằng cách tính kỹ thuật số 0.01 ～ 3.0 mV/V

Hiệu chỉnh lợi ích ............ Có thể hiệu chuẩn đa điểm lên đến ba điểm bằng cách sử dụng chức năng tuyến tính hóa

Độ nhạy đầu vào nhỏ nhất ............ 0.15 μV/đếm

Tính chính xác ............ Non-linearity: within 0.01% FS Zero drift: 0.0002% FS/℃ Typ. Gain drift: 1 ppm/℃ Typ.

Bộ lọc ............ Bộ lọc thông thấp kỹ thuật số: 0.1 ～ 300 Hz Bộ lọc dịch chuyển trung bình: 2 đến 512 lần

Bộ chuyển đổi A/D ............ Vận tốc: 1200 lần/giây Độ phân giải: 24 bit nhị phân

Hiển thị

Đơn vị hiển thị ............ Ký tự cáo 8mm Số hiển thị bởi 7 đoạn LED xanh lá

Giá trị hiển thị ............ Lên đến 6 chữ số

Tần số hiển thị ............ Selectable from 3, 6, 13, 25 times/sec.

Tín hiệu ngoài

Tín hiệu ra (5) ............ Selectable/configurable Transistor’s open collector output Vceo = 30 V, Ic = 50 mA

Tín hiệu vào (3) ............ Selectable/configurable Input is ON when shorted to COM terminal by contact (relay switch, etc.) or non contact (transistor, open collector, etc.). * DC 24 V external power supply is required.

Giao diện

USB ............ Giao diện USB

485 ............ Giao diện RS-485 ( được chọn từ Modbus-RTU hoặc UNI-Format）

DAC ............ Bộ chuyển đổi D/A ( chọn một trong hai điện áp hoặc dòng điện ra)

Đặc điểm kỹ thuật chung

Nguồn cấp điện áp ............ DC 24 V（±15%）

Công suất tiêu thụ ............ 3 W typ.

Điều kiện hoạt động ............ Nhiệt độ: Phạm vi hoạt động: -10 ～ +50℃ Phạm vi lưu trữ: －20 〜 ＋85℃ Độ ẩm: 85%RH hoặc ít lơn (không ngưng tụ)

Kích thước bên ngoài ............ 33（W)×88（H)×91(D) mm（Trừ hình chiếu)

Trọng lượng ............ Khoảng 210 g

Đính kèm

Dây jumper ............ 2

Tua vít nhỏ ............ 1

Đầu nối ............ 3

Sách hướng dẫn nhanh ............ 2
