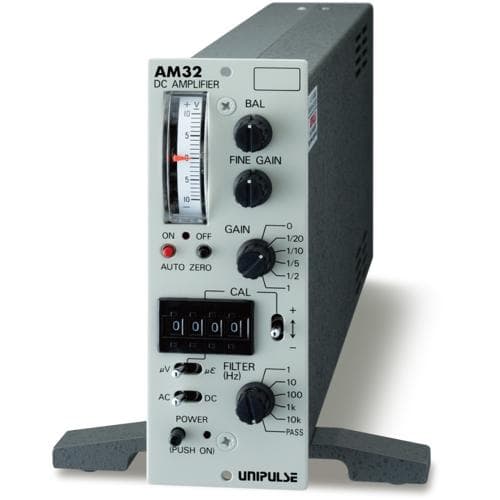

Bộ khuếch đại DC UNIPULSE AM32AZ

AM32AZ là bộ khuếch đại DC đa năng có nguồn kích thích cầu tích hợp cho cảm biến máy đo biến dạng. Nó thể hiện hiệu suất năng lượng khi vận hành băng thông rộng (DC -100 kHz) đạt được mức tăng cao (Mức tăng tối đa: 10000 lần), nhưng nó có độ lệch cực thấp. Do đó, độ chính xác của dữ liệu với mỗi phép đo hoặc thử nghiệm được cải thiện rõ rệt. Ngoài ra, AM32AZ còn có tính thân thiện tuyệt vời với người dùng. Nó được trang bị chức năng hiệu chuẩn bằng công tắc kỹ thuật số cho phép hiệu chỉnh dễ dàng giá trị điện áp hoặc mức biến dạng.

Thông số kỹ thuật

Điện trở đầu vào tương thích ............ 60 Ω đến 2 kΩ

Nguồn điện kích thích ............ Điện áp: 2,5, 5, 10, 15, 20 V DC ±0,2%, Dòng điện: tối đa 50 mA

Dải điều chỉnh cân bằng ............ ±1,5 mV/V (điện áp kích thích 10 V)

Dải điện áp đầu vào ............ 0 đến ±100 mV

Điện trở đầu vào ............ 10 MΩ trở lên (chênh lệch cân bằng ghép trực tiếp)

Khuếch đại điện áp ............ Tối đa. 10000 lần

Điều chỉnh độ lợi ............ ･ Điều chỉnh thô: 0, 1/20, 1/10, 1/5, 1/2, 1/1…Sai số±0,2% ･ Điều chỉnh tinh: 1 đến 1/6 của mỗi biến phạm vi

Độ trôi điểm ............ Trong phạm vi ±0,5 μV/°C (sau khoảng 30 phút sau khi BẬT nguồn)

Độ lệch tăng ............ Trong phạm vi ±50 ppm/°C của giá trị đo được (sau khoảng 30 phút sau khi BẬT nguồn)

Nhiễu ............ Trong vòng 30 μVp-p RTI (toàn dải) Trong vòng 2,5 μVp-p RTI (băng tần 1 kHz) Trong vòng 0,5 μVp-p RTI (băng tần 10 kHz)

Phi tuyến tính .......... Trong phạm vi ±0,01% FS

Điện áp đầu ra ............ ･ Điện áp đầu ra: 0 đến ±10 V ±5 mA, Điện trở đầu ra: 0,2 Ω (Đầu ra đầu nối BNC) ･ Điện áp đầu ra: 0 đến ±10 V ±30 mA, Điện trở đầu ra: 300 Ω (đầu ra bài liên kết)

Đặc tính đáp ứng ............ DC – 100 kHz/-3 dB

Bộ lọc thông cao (chế độ AC) ............ 0,5 Hz(-3 dB) ±15%, -6 dB/OCT.

Bộ lọc thông thấp ............ 1, 10, 100, 1 k, 10 kHz (-3 dB) ±15% và PASS-12 dB/oct, loại Bessel

Giá trị hiệu chuẩn ............ Hiệu chỉnh biến dạng: ±1 đến 9999 x 10-6 biến dạng, Hiệu chỉnh điện áp: ±1 đến 9999 μV, Phương pháp cài đặt: Công tắc kỹ thuật số 4 chữ số, Độ chính xác: ±0,2% ±0,5ｘ10-6 biến dạng (hiệu chỉnh biến dạng), ±0,5%±5 μV (hiệu chỉnh điện áp) chồng lên tín hiệu đầu vào

Điều khiển bên ngoài ............ Chức năng điện tử tự động về 0 ･ Phạm vi về 0 tự động: ±1 V (±10 V, ±5 V, ±2 V Vui lòng nêu rõ khi đặt hàng.) ･ Lệnh tự động về 0: BẬT và TẮT, công tắc mặt bảng và tín hiệu bên ngoài (xung âm có độ rộng xung từ 50 ms trở lên)

Điều kiện hoạt động ............ ･ Phạm vi nhiệt độ làm việc: 0 đến +50°C ･ Độ ẩm: 85% RH trở xuống (không ngưng tụ)

Điện áp nguồn ............ 100 V AC ±10%, 50/60 Hz

Công suất tiêu thụ ............ Xấp xỉ. 10 VA

Kích thước ............ 49,5(W)×138(H)×310(D) mm (bao gồm độ dày của tấm, nhưng không bao gồm kích thước của các phần nhô ra)

Trọng lượng xấp xỉ. 1,9 kg

Phụ kiện đi kèm ............ ･ Dây đầu vào AC (1) ･ Cầu chì dự phòng (0,5 A) (1) ･ CA8 (Cáp kẹp cá sấu BNC 1,5 m) (1) ･ Hướng dẫn vận hành (1)

Phụ kiện tùy chọn

Người mẫu

CA3Y31 ............ (6 lõi) cáp đầu vào có đầu nối PRC (3 m)

Cáp đầu vào CA451 ............ (6 lõi) có đầu nối PRC ở cả hai đầu (5 m)

CA7 ............Cáp đồng trục có BNC

CA8 ............ Cáp có kẹp cá sấu ở một đầu
