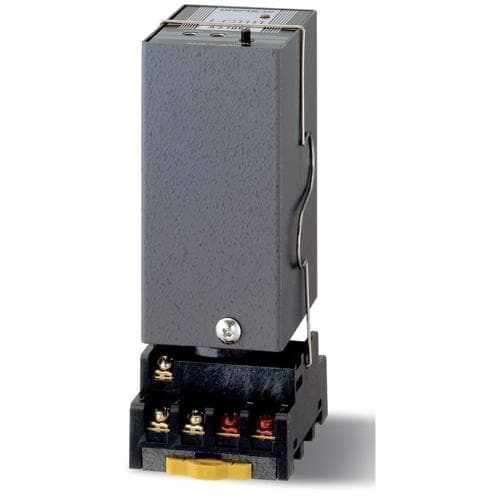

Bộ chuyển đổi cảm biến tải kiểu plug-in UNIPULSE LC1111

Bộ chuyển đổi Loadcell siêu nhỏ hiệu suất cao. Đây là những bộ khuếch đại dành cho thiết bị đo có thể khuếch đại ổn định đầu ra điện áp cực nhỏ từ cảm biến tải trọng. Có thể chỉ định 100 V AC hoặc 12 V đến 24 V DC khi đặt hàng. Được trang bị bộ nguồn kích thích cầu, mạch điều chỉnh mức tăng bằng 0, chức năng hiệu chỉnh, chức năng đầu ra điện áp/dòng điện và bộ lọc thông thấp.

Thông số kỹ thuật

Điện áp kích thích ............ 5 V±5% DC, Dòng điện đầu ra: trong khoảng 60 mA (Có thể kết nối song song tối đa 4 cảm biến tải trọng ở 350 Ω.)

Phạm vi điều chỉnh mức 0 ............ ±0,4 mV/V (điện trở cầu: 350 Ω) Chiết áp cắt 20 vòng Có thể mở rộng bằng kết nối điện trở bên ngoài nếu vượt quá phạm vi trên.

Phạm vi điều chỉnh khuếch đại ............ 0,6 mV/V đến 1,4 mV/V (phạm vi HI) 1,3 mV/V đến 3,2 mV/V (phạm vi LO) Việc chuyển đổi được thực hiện bằng jumper bên trong.

Độ chính xác ............ Phi tuyến tính: trong vòng 0,02% FS Độ lệch 0: trong vòng 1 μV/°C RTI Độ lệch tăng: trong vòng 0,01%/°C Độ ồn: trong vòng 1 μVp-p RTI (2 Hz)

Tín hiệu đầu ra ............ Điện áp đầu ra: 0 đến ±10 V, Điện trở tải: 2 kΩ trở lên Dòng điện đầu ra: 4 đến 20 mA, Điện trở tải: 500 Ω trở xuống

Bộ lọc thông thấp ............ Bộ lọc thông thấp (-6 dB/oct.) 2 Hz/-3 dB

Giá trị hiệu chuẩn ............ 1 mV/V

Điện áp nguồn ............ 100 V AC ±10%, 50/60 Hz 12 đến 24 V DC ±15% (LC1111[DC]) Đối với thông số kỹ thuật AC hoặc DC, vui lòng nêu rõ Khi đặt hàng.

Công suất tiêu thụ .......... Thông số AC: xấp xỉ. Thông số 2 VA, DC: xấp xỉ. 2 W

Điều kiện hoạt động ............ Nhiệt độ: Phạm vi nhiệt độ làm việc -10 đến +40°C Độ ẩm: 85% RH trở xuống (không ngưng tụ)

Kích thước ............ 38(W)×93.5(H)×50(D) mm

Trọng lượng xấp xỉ. 300g

Phụ kiện kèm theo ............ Ổ cắm chuyên dụng: 1 Lò xo cố định: 1 Trình điều khiển mini: 1 Hướng dẫn sử dụng: 1

Lựa chọn

Người mẫu

LC1111(DC) ............ Thông số nguồn DC. tùy chọn cho LC1111
