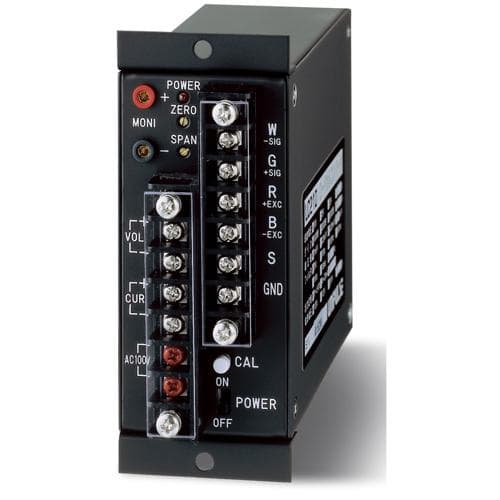

Bộ chuyển đổi cảm biến lực Load Cell UNIPULSE LC210/LC210AZ

Đây là những bộ chuyển đổi cảm biến tải trọng cơ bản chỉ được trang bị các chức năng cần thiết và quan trọng được lựa chọn cẩn thận. Tất cả các chức năng cần thiết cho thiết bị đo như chức năng hiệu chuẩn, nguồn điện kích thích cầu và bộ lọc thông thấp đều được tích hợp vào thân máy. Là thiết bị chị em, LC210AZ có chức năng tự động về 0 điện tử hiện có sẵn.

Thông số kỹ thuật

Điện áp kích thích ............ 10 V DC ±5%, Dòng điện đầu ra: trong vòng 30 mA……Thông số kỹ thuật tiêu chuẩn

Phạm vi điều chỉnh điểm 0 ............ ±0,25 mV/V Chiết áp cắt 20 vòng Có thể mở rộng bằng kết nối điện trở bên ngoài nếu vượt quá phạm vi trên.

Phạm vi điều chỉnh độ lợi ............ 1 mV/V đến 5 mV/V (độ lợi: 1000 lần)……Thông số kỹ thuật tiêu chuẩn Độ lợi tối đa cho phép đầu vào 1 mV/V trở thành đầu ra 10 V. chiết áp tông đơ 20 vòng

Độ chính xác ............ Phi tuyến tính: trong khoảng 0,02% FS Độ lệch 0: trong khoảng 0,01%/°C RTI (ở đầu vào 1 mV/V) Độ lệch độ khuếch đại: trong khoảng 0,01%/°C

Tín hiệu đầu ra ............ Điện áp đầu ra: 0 đến ±10 V, Điện trở tải: 1 kΩ trở lên, Điện trở đầu ra: 0,1 Ω trở xuống

Bộ lọc thông thấp ............ Bộ lọc thông thấp (-6 dB/oct.)……Thông số tiêu chuẩn 2 Hz/-3 dB

Giá trị hiệu chuẩn ............ 1 mV/V ± 0,2%……Thông số kỹ thuật tiêu chuẩn

Điện áp nguồn ............ 100 V AC ±10%, 50/60 Hz

Công suất tiêu thụ ............ Xấp xỉ. 5 VA

Điều kiện hoạt động ............ Phạm vi nhiệt độ làm việc: -10 đến +60°C(LC210), 0 đến +50°C(LC210AZ) Độ ẩm: 85% RH trở xuống (không ngưng tụ)

Kích thước ............ 44(W)×110(H)×110(D) mm (không bao gồm phần nhô ra)

Trọng lượng............ 600 g

Phụ tùng đính kèm .......... Dây đầu vào AC・・・1 Cầu chì dự phòng (0,5 A)・・・1 Trình điều khiển mini・・・1 Thiết bị đầu cuối uốn・・・11 Hướng dẫn sử dụng・・・1

Điện tử tự động về điểm 0 ............ Việc điều chỉnh điểm 0 có thể được thực hiện ngay lập tức bằng tín hiệu điều khiển bên ngoài. Phạm vi điểm 0 tự động: ±10 V (±5 V, ±2 V, ±1 V, Vui lòng nêu rõ khi đặt hàng.) …Kích thước bên ngoài LC210AZ: 44(W) x 110(H) x 240(D) ​​[mm]

Lựa chọn

Thông số kỹ thuật không đạt tiêu chuẩn có sẵn. Vui lòng ghi rõ khi đặt hàng.

Thông số có thể cấu hình ............ Thông số kỹ thuật tiêu chuẩn ............ Thông số kỹ thuật có thể thay đổi

Điện áp kích thích ............ 10 V ............ 5 V, 3 V

Tăng ............ 1000 lần ............ 2000 lần, 3000 lần

Bộ lọc ............ 2 Hz ............ 10 Hz, 100 Hz, 1 kHz, khác

Giá trị hiệu chuẩn ............ 1 mV/V ............ 0,5 mV/V, 0,25 mV/V
