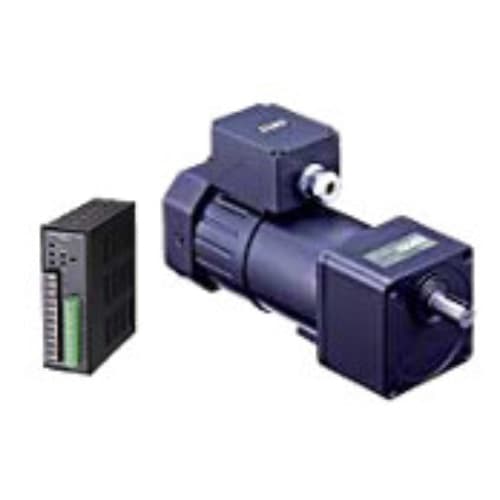

Hộp Số Oriental BHF62CMT-50

104mm

200W

Liên tục

Đầu bánh răng trục song song (loại kết hợp)

50

Có

Cùng chiều với động cơ

Một pha 200-230V±10% / 50/60Hz / 3.1A

4,9A

1,27N･m

1500 vòng/phút

1,27N･m / 1500r/min

2-48r/min

100-1500r/min: 1,27N･m

1800r/min: 1,07N･m

2400r/min: 0,6N ･m

2- 30r/phút: 40N･m

36r/phút: 40N･m

48r/phút: 24,3N･m

1.5N･m

5000×10

^-4

kg･m

²

±3% trở xuống (0 ~ mô-men xoắn định mức ở 1500 vòng/phút)

±3% hoặc ít hơn (điện áp nguồn ±10%, 1500r/min không tải)

±3% trở xuống (0-50°C, 1500r/min không tải)

Khi điện trở tái tạo (tùy chọn) được kết nối, công suất tối đa 100W (xếp hạng 5 phút)

Phụ thuộc vào một trong những điều sau đây.

・Bộ thiết lập tốc độ bên trong (1 cái)・Bộ thiết lập tốc độ bên ngoài (20kΩ 1/4W)・Điều khiển điện áp DC (0 đến 5V DC)

Phương thức đầu vào bộ ghép quang Điện trở đầu vào 2,3kΩ Nguồn điện bên trong Hoạt động DC12V

CW/CCW, lựa chọn đầu vào cài đặt tốc độ, chậm Chung để giảm và thiết lập lại cảnh báo

Bộ thu mở Phương thức đầu ra: Điều kiện sử dụng bên ngoài: DC26.4V 10mA trở xuống

Đầu ra giám sát tốc độ (12P/R), đầu ra cảnh báo

Khi các chức năng bảo vệ sau được kích hoạt, đầu ra tín hiệu cảnh báo sẽ tắt, đèn LED cảnh báo (màu đỏ) nhấp nháy và động cơ dừng lại.

・Bảo vệ quá tải: Khi tải vượt quá mô-men xoắn định mức được áp dụng cho động cơ trong 5 giây trở lên

・Bảo vệ quá áp: Khi vượt quá công suất tái tạo trong quá trình vận hành tải thấp, Khi vượt quá AC115V hoặc AC230V khoảng 30% trở lên

・Bảo vệ quá dòng: Khi dòng điện quá mức chạy bên trong biến tần

・Bảo vệ thấp áp: Khi điện áp cấp vào biến tần vượt quá AC100V hoặc AC200V. Khi nhiệt độ giảm xuống dưới khoảng 15% trở lên

・Bảo vệ quá nhiệt mạch: Khi nhiệt độ của các bộ phận bên trong biến tần vượt quá giá trị tham chiếu

・Bảo vệ ngắt kết nối động cơ: Khi cáp động cơ bị ngắt kết nối hoặc kết nối kém

・Lỗi dữ liệu EEPROM: Khi phát hiện sự bất thường trong EEPROM

Bộ bảo vệ nhiệt

50m

9,5kg

0,6kg
