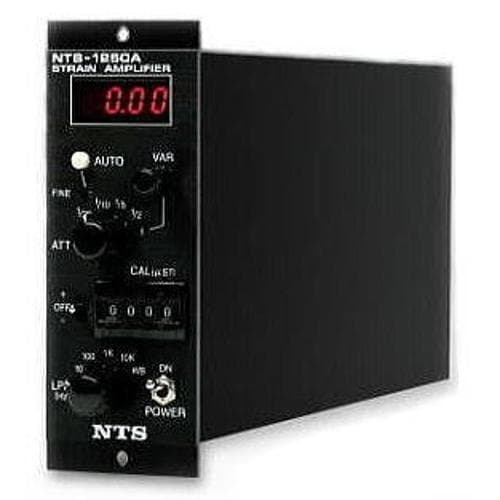

Bộ khuếch đại biến dạng DC NTS-1250A

Kênh........... 1

Điện trở đo ............. 120 đến 1k

Kích thích cầu .......... DC 2.5V, 5V, 10V có thể lựa chọn

Hệ số Gage .................... 2,00 đã được sửa

Độ nhạy tối đa ............ Ở đầu vào biến dạng 100 x 10 ^-6 (khi BV=2,5V), 0,625V

Đầu ra ............. OUT-1: 10V(Điện trở tải 200 trở lên)

OUT-2: 10V(Điện trở tải 2 k trở lên)

OUT-2 có thể thay đổi liên tục từ 1 đến 1/2

gấp nhiều lần OUT-1 một mình

Phi tuyến tính ................... Trong vòng 0,01FS

Hiệu chuẩn Strain (CAL) ........ Đặt bằng 4 công tắc kỹ thuật số

Điều chỉnh độ nhạy ............ 1, 1/2, 1/5, 1/10, 1/20, 0

Đáp ứng tần số ...... DC đến 20kHz trong phạm vi +1dB-3dB (LPF, WB)

LPF ...................... 10, 100, 1k, 10k, WB

Tỷ lệ SN ............. 25Vp-p trở xuống (LPF, WB)

Phương pháp điều chỉnh cân bằng ....... 25Vp-p trở xuống (LPF, WB)

Hiệu ứng nhiệt độ

Dịch chuyển điểm 0............ Trong phạm vi 110 ^-6 biến dạng/

Thay đổi độ nhạy .......... Trong vòng 0,05%FS/

Ảnh hưởng của nguồn điện ......... Trong phạm vi 0,05% FS (dao động 10%)

Nguồn điện .................... AC100V đến AC230V10V 50/60Hz Khoảng. 10VA

Trọng lượng xấp xỉ. 0,5kg
