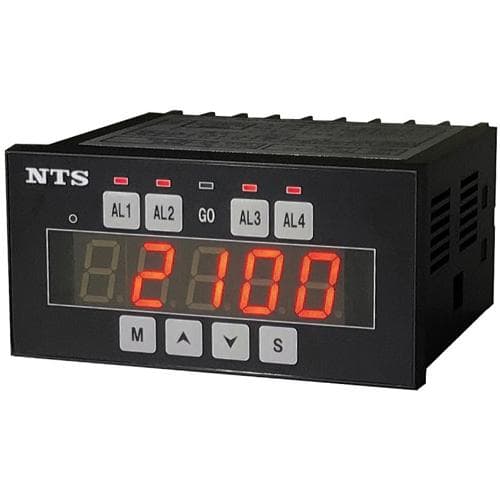

Bộ chỉ thị kỹ thuật số NTS-210

Bộ chuyển đổi áp dụng............ Bộ chuyển đổi đo biến dạng

Số lượng kết nối .................... 350 đầu dò DC5V Max 4ea

(kết nối song song)

Điện áp kích thích ............ DC5V, DC10V có thể chuyển đổi

Phạm vi tín hiệu đầu vào ............. 3mV/V

Phạm vi điều chỉnh điểm 0 .... -1.999mV/V đến +3mV/V

Phạm vi điều chỉnh khoảng cách ................. -1.999mV/V đến +3mV/V

Độ phân giải............................ Cộng bên: 20.000

Mặt trừ: 20.000

Tốc độ lấy mẫu ...................... 2000 lần/giây.

Phạm vi hiển thị ............ -19999 đến 99999

Độ chính xác ................... 0,1%FS 1 chữ số

Dấu thập phân ............ Không có hoặc bất kỳ một điểm nào

Số ............. LED đỏ 7 đoạn, chiều cao ký tự 14,2mm

Bù trừ bì .... Hiệu chỉnh theo tải trọng thực tế hoặc bằng số

đầu vào là có thể

Hiệu chuẩn độ nhạy ............. Hiệu chuẩn theo tải thực tế hoặc bằng số

đầu vào là có thể

Kiểm soát đầu vào

Phương thức nhập ............. Đầu vào hoạt động ở mức thấp (không có đầu vào điện áp)

Tín hiệu đầu vào........... Chức năng số 0 kỹ thuật số CNT

(Sửa mọi đầu vào để hiển thị 0)

Chức năng HOLDHold (Có thể đặt loại giữ)

Đầu ra so sánh

Phương thức đầu ra ........... Đầu ra NPN cực thu hở

Tín hiệu đầu ra ........... AL1 đến AL4 (4 điểm)

Đầu ra GO: khi đầu ra AL1 đến AL4 TẮT

(ngoại trừ đầu ra vùng)

Đầu ra analog

Phương thức đầu ra ................. Phương thức chuyển đổi D/A

Độ phân giải............................ Khoảng 1/40000

Độ chính xác đầu ra .................... 0,15%FS

Tín hiệu đầu ra........... Điện áp đầu ra: 10V, điện trở tải 5k

trở lên (tiêu chuẩn)

Dòng điện đầu ra 4-20mA, khả năng chịu tải

0-500 (tùy chọn)

Đầu ra truyền thông (tùy chọn)

Chuẩn truyền thông ........... Dựa trên EIA RS -485

Phương thức truyền thông .......... Phương thức chuyển đổi D/A

Phương pháp đồng bộ hóa ............ bắt đầu/dừng đồng bộ hóa

Phạm vi nhiệt độ hoạt động ......... Hiệu chuẩn theo tải thực tế hoặc bằng số

đầu vào là có thể

Phạm vi độ ẩm hoạt động ............ Hiệu chuẩn theo tải thực tế hoặc bằng số

đầu vào là có thể

Nguồn điện ............ AC85V đến 264V 50/60Hz (tiêu chuẩn)

Loại ĐIỆN DC: DC 11 V đến 48 V. Bên trong

tỷ lệ gợn 5% (tùy chọn)

Cấu trúc bảo vệ ............. IP65 (phần mặt trước)

Trọng lượng xấp xỉ. 300g
