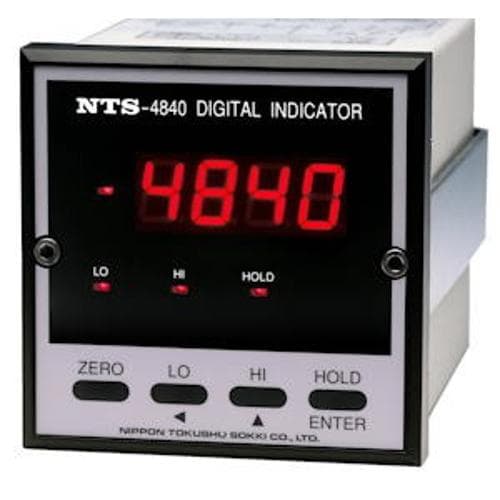

Bộ chỉ thị kỹ thuật số NTS-4840

Bộ chuyển đổi áp dụng............ Bộ chuyển đổi đo biến dạng

(Điện trở cầu 120 đến 1k)

Số lượng kết nối .................... 350 đầu dò DC5V Max 4ea (kết nối song song)

Đầu dò 120 DC2.5V Max 1ea

Điện áp kích thích ............ DC2.5V, DC5V có thể chuyển đổi

Dải tín hiệu đầu vào ................. 0,25mV/V đến 3mV/V (điện áp kích thích 5V)

0,5mV/V đến 3mV/V (điện áp kích thích 2,5V)

Phạm vi điều chỉnh điểm 0. Hiệu chỉnh độ nhạy:

Khoảng 50% sản lượng định mức

Sau khi hiệu chuẩn:

Bất kỳ phạm vi hiệu chuẩn nào (tự động về 0)

Tần số đáp ứng ................. 3Hz, 10Hz, 30Hz, 100Hz, 300Hz, 1000Hz

có thể chuyển đổi

Tốc độ lấy mẫu ...................... 2000 lần/giây.

Phạm vi hiển thị ............ -9999 đến 9999

(Hiển thị -E, E khi vượt quá phạm vi hoặc vượt quá A/D)

Sự chính xác

Phi tuyến tính ...................... 0,05%FS 1 chữ số

Độ ổn định bằng không .................... 0,5V/ (Loại.)

Độ ổn định độ nhạy ............. Trong vòng 0,02% FS/ 1 chữ số

Số ............. LED đỏ 7 đoạn, chiều cao ký tự 15 mm

Khoảng thời gian làm mới ................... Có thể chuyển đổi

Dấu thập phân ............ Không có hoặc bất kỳ một điểm nào

Hiệu chuẩn độ nhạy ............. Hiệu chuẩn có thể được hiệu chỉnh bằng thực tế

tải hoặc đầu vào số

Tương đương. độ chính xác hiệu chuẩn đầu vào ... Trong vòng 0,1%FS

Sao lưu bộ nhớ ................................. Lưu tất cả cài đặt trong bộ nhớ trong

bộ nhớ không biến đổi

Kiểm soát phán đoán

Số cài đặt ............. điểm (HI/LO)

Tín hiệu đầu ra ............. 2 điểm (HI/LO)

Phương thức đầu ra ................. 1a Đầu ra tiếp điểm

Công suất tiếp điểm .... AC250V 0.1A / DC30V 0.5A

Kiểm soát đầu vào

Tín hiệu đầu vào ............ ZEROThực hiện ở bất kỳ điểm nào

HOLDĐặt loại giữ có thể

Thời gian ngắn mạch ............ Trên 200msec

Điện áp đầu ra

Phương thức đầu ra ................. D/A Đầu ra

Độ phân giải đầu ra .... Tối đa 1/9999

Điện áp đầu ra .................... Có thể đặt tối đa 10V ở mọi

Đơn vị hiển thị 1000

Tần số đầu ra ................. 2000 lần/giây

Tùy chọn

OP-02 ...................... Đầu ra song song BCD

OP-03 ...................... RS-232C

Nhiệt độ hoạt động/

phạm vi độ ẩm .................... -5 đến 40 dưới 85% RH Không ngưng tụ

Nguồn điện ...................... AC85V đến 264V 50/60Hz (Xấp xỉ 20VA)

Mức tiêu thụ hiện tại ................. 100mA(Khi áp dụng 100 VAC,

không bao gồm dòng khởi động)
