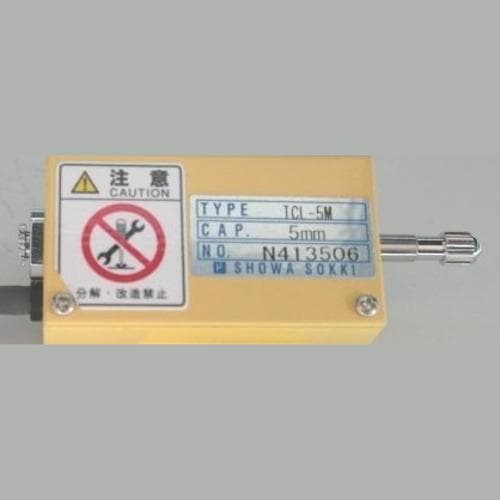

Cảm biến chuyển vị SHOWA TCL-30M

Model ............ Công suất ............ A ............ B .......... .. C ............ D ............ E ............ F ........ .... Lực phản lực(N): điểm đầu/điểm cuối ............ Trọng lượng

TCL-5M ............ 5 mm ............ 67 ............ 45 ........ .... 22 ............ 18 ............ 20 ............ 11 ...... ...... 2.0/5.0 .......... 150g

TCL-10M ............ 10mm ............ 91 ............ 60 ........ .... 18 ............ 25 ............ 30 ............ 7 ...... ...... 2.0/5.0 ............ 200g

TCL-20M ............ 20mm ............ 101 ............ 60 ........ .... 18 ............ 35 ............ 30 ............ 7 ...... ...... 1,5/4,5 ............ 250g

TCL-30M ............ 30mm ............ 131 ............ 80 ........ .... 18 ............ 45 ............ 40 ............ 7 ...... ...... 1.0/4.0 ............ 300g

TCL-50M ............ 50mm ............ 171 ............ 100 ........ .... 18 ............ 65 ............ 50 ............ 7 ...... ...... 1.0/4.0 ............ 400g

* Trọng lượng ghi trong các bảng của bảng dữ liệu này không bao gồm trọng lượng của cáp.

Đầu ra định mức ............ 1,5mV/V1%

Phi tuyến tính ............ 0,5% RO

Độ trễ ............ 0,5% RO

Độ lặp lại ............ 0,3%RO

Điện áp kích thích ............ 3V(hoặc ít hơn)

Điện áp kích thích an toàn ............ 4V

Điện trở đầu vào ............ 120

Điện trở đầu ra ............ 120

Phạm vi nhiệt độ được bù ............ 0 đến 50

Phạm vi nhiệt độ an toàn ............ 0 đến 60

Hiệu ứng nhiệt độ ở mức 0............ 0,05%RO/

Nhiệt độ. Hiệu ứng trên đầu ra .......... 0,08%RO/

Cáp ............ Cáp có vỏ bọc 4mm-4 dây, chiều dài : 0,3

Đầu nối kèm theo ............ Jack / PRC03-32A10-7F

Nhận xét:

Không có cáp chuyển tiếp nào được cung cấp trong máy dò dịch chuyển này. Sử dụng bất kỳ cáp chuyển tiếp nào (tuy nhiên với đầu nối của Tiêu chuẩn NDIS) mà bạn đã sở hữu hoặc mua riêng từ chúng tôi cáp chuyển tiếp được đề xuất chỉ định Mã bộ phận.
