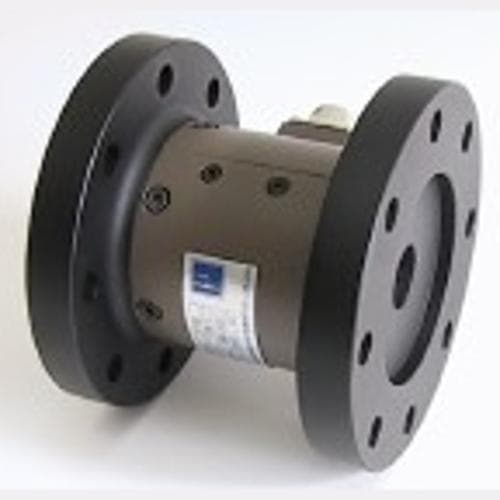

Cảm biến mô men xoắn SHOWA TP-20KN*
- Có thể thực hiện phép đo từ mômen tĩnh đến mômen động.
- Góc xoắn cơ học nhỏ (khoảng 0,1 độ hoặc khoảng 0,2 độ / 5 kNm hoặc lớn hơn). Độ chính xác cao.
- Phạm vi công suất rộng hơn (50Nm đến 20kNm).
- Ứng dụng: Dùng cho máy kiểm tra vật liệu, thiết bị kiểm tra, v.v.
- Thực hiện thiết kế tùy chỉnh hoặc sản xuất bộ chuyển đổi mô-men xoắn loại đĩa.
Model ............ Công suất ............ A ............ B .......... .. C ............ D ............ E ............ F ........ .... G/H ............ J ............ K ............ L .... ........ Cân nặng
TP-50N ............ 50Nm ............ 99 ............ 65 ........ .... 15 ............ 4 ............ 5 ............ 110 ...... ...... 60 ............ 65 ............ 90 ............ 8-9 .. ............ 2,9kg
TP-100N ............ 100Nm ............ 99 ............ 65 ........ .... 15 ............ 4 ............ 5 ............ 110 ...... ...... 60 ............ 65 ............ 90 ............ 8-9 .. ............ 2,9kg
TP-200N ............ 200Nm ............ 99 ............ 65 ........ .... 15 ............ 4 ............ 5 ............ 110 ...... ...... 60 ............ 65 ............ 90 ............ 8-9 .. ............ 2,9kg
TP-500N ............ 500Nm ............ 119 ............ 70 ........ .... 22,5 ............ 4 ............ 5 ............ 135 ...... ...... 80 ............ 70 ............ 110 ............ 8-14 .. ............ 6,2kg
TP-1KN ............ 1kNm ............ 119 ............ 70 ........ .... 22,5 ............ 4 ............ 5 ............ 135 ...... ...... 80 ............ 70 ............ 110 ............ 8-14 .. ............ 6,2kg
TP-2KN* ............ 2kNm ............ 154 ............ 95 ........ ..... 27,5 ............ 4 ............ 5 ............ 185..... .......... 110 ............ 89 ............ 155 ............ 8-18 . .......... 13kg
TP-5KN* ............ 5kNm ............ 199 ............ 125 ........ ..... 35 ............ 4 ............ 5 ............ 215..... .......... 125 ............ 101 ............ 180 ............ 12-18 . .......... 25kg
TP-10KN* ............ 10KNm ............ 239 ............ 155 ........ ...... 40 ............ 4 ............ 5 ............ 270 ...... .......... 160 ............ 114 ............ 230 ............ 12-22 . .......... 45kg
TP-20KN* ............ 20KNm ............ 339 ............ 225 ........ ...... 55 ............ 4 ............ 5 ............ 340 ...... ............ 210 ............ 160 ............ 280 ............ 12-33 . .......... 97kg
*Các mặt hàng có Dấu (*) chỉ được sản xuất theo đơn đặt hàng.
*Kích thước cho phép của G/H sẽ lần lượt là g6/H7.
Quá tải an toàn ............ 150% RC
Đầu ra định mức ............ 1,0mV/V1%
Phi tuyến tính ............ 0,2%RO
Độ trễ ............ 0,2%RO
Độ lặp lại ............ 0,1%RO
Điện áp kích thích ............ 12V (hoặc ít hơn)
Điện áp kích thích an toàn ............ 20V
Điện trở đầu vào ............ 350
Điện trở đầu ra ............ 350
Phạm vi nhiệt độ được bù ............ -10 đến 60
Phạm vi nhiệt độ an toàn ............ -30 đến 80
Hiệu ứng nhiệt độ ở mức 0............ 0,01%RO/
Nhiệt độ. Hiệu ứng trên đầu ra .......... 0,01%RO/
Đầu nối (trên thân máy) ............ Ổ cắm / PRC03-21A10-7F
Cáp kèm theo ............ LA-5
