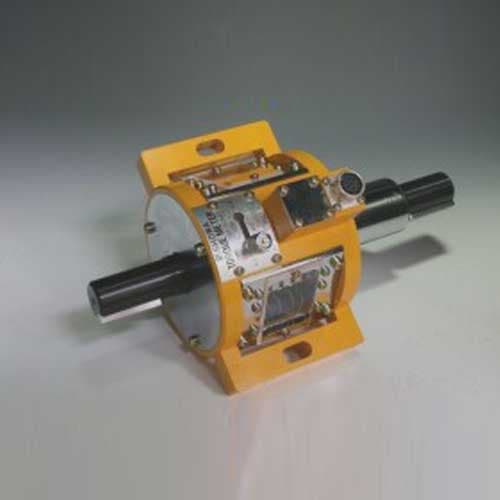

Cảm biến mô men xoắn SHOWA TQP-500NB

Model ............ Công suất ............ A ............ C .......... .. F ............ L/M ............ N/P(h7) ............ U . ........... S ............ Rãnh then(bh) ............ Tốc độ tối đa ........ .... Cân nặng

TQP-5NB ............ 5Nm ............ 268 ............ 173 ........ .... 95 ............ 35 ............ 20 ............ 107 ...... ...... 157 ............ 55 ............ 7500 vòng / phút ............ 2,9kg

TQP-10NB ............ 10Nm ............ 268 ............ 173 ........ .... 95 ............ 35 ............ 20 ............ 107 ...... ...... 157 ............ 55 ............ 7500 vòng / phút ............ 2,9kg

TQP-20NB ............ 20Nm ............ 268 ............ 173 ........ .... 95 ............ 35 ............ 20 ............ 107 ...... ...... 157 ............ 55 ............ 7500 vòng / phút ............ 2,9kg

TQP-50NB ............ 50Nm ............ 260 ............ 167 ........ .... 95 ............ 40 ............ 23 ............ 107 ...... ...... 157 ............ 77 ............ 7500 vòng / phút .......... 3,0kg

TQP-100NB ............ 100Nm ............ 260 ............ 167 ........ .... 95 ............ 40 ............ 23 ............ 107 ...... ...... 157 ............ 77 ............ 7500 vòng / phút .......... 3,0kg

TQP-200NB ............ 200Nm ............ 300 ............ 175 ........ .... 105 ............ 50 ............ 38 ............ 107 ...... ...... 157 ............ 108 ............ 5500 vòng / phút ............ 5,0kg

TQP-500NB ............ 500Nm ............ 300 ............ 175 ........ .... 105 ............ 50 ............ 38 ............ 107 ...... ...... 157 ............ 108 ............ 5500 vòng / phút ............ 5,0kg

TQP-1KNB ............ 1KNm ............ 385 ............ 191 ........ .... 114 ............ 80 ............ 63 ............ 135 ...... ...... 179 ............ 1812 ............ 3500 vòng / phút ............ 14kg

TQP-2KNB ............ 2KNm ............ 385 ............ 191 ........ .... 114 ............ 80 ............ 63 ............ 135 ...... ...... 179 ............ 1812 ............ 3500 vòng / phút ............ 14kg

TQP-5KNB ............ 5KNm ............ 500 ............ 219 ........ .... 129 ............ 115 ............ 90 ............ 172 ...... ...... 216 ............ 2416 ............ 2500 vòng / phút ............ 36kg

TQP-10KNB ............ 10KNm ............ 500 ............ 219 ........ .... 129 ............ 115 ............ 90 ............ 172 ...... ...... 216 ............ 2416 ............ 2500 vòng / phút ............ 36kg

TQP-20KNB ............ 20KNm ............ 680 ............ 254 ........ .... 139 ............ 160 ............ 115 ............ 210 ...... ...... 251 ............ 3220 ............ 2000 vòng / phút ............ 65kg

* Hàng chỉ được sản xuất theo đơn đặt hàng.

* Lưu ý rằng một phần kích thước hoặc nhãn hiệu bị lược bỏ trong các bảng của bảng dữ liệu này.

Quá tải an toàn ............ 120% RC

Đầu ra định mức ............ 0,5mV/V1%(5Nm đến 20Nm)

............ 1mV/V1%(50Nm )

............ 1,5mV/V1%(100Nm đến 20kNm)

Phi tuyến tính ............ 0,3%RO

Độ trễ ............ 0,3%RO

Độ lặp lại ............ 0,2%RO

Điện áp kích thích ............ 8V (hoặc ít hơn)

Điện áp kích thích an toàn ............ 10V

Điện trở đầu vào ............ 350

Điện trở đầu ra ............ 350

............ -10 tới 60

Phạm vi nhiệt độ an toàn ............ -30 đến 80

Hiệu ứng nhiệt độ ở mức 0............ 0,01%RO/

Nhiệt độ. Hiệu ứng trên đầu ra .......... 0,01%RO/

Đầu nối (trên thân máy) ............ Ổ cắm / PRC03-21A10-7F

Cáp kèm theo ............ LA-5
