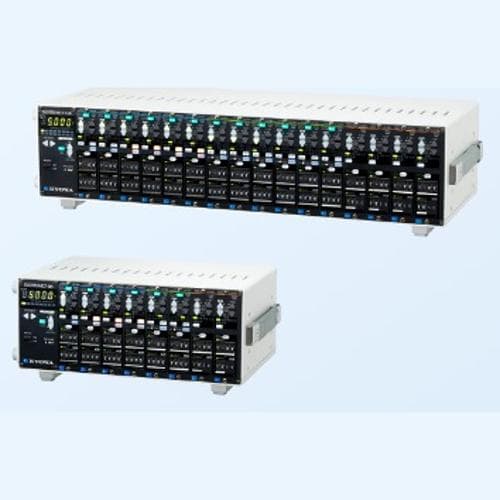

Bộ điều hòa đa tín hiệu Thẻ cặp nhiệt điện KYOWA CTA-90A MCF Series

Bộ điều hòa đa tín hiệu MCF-B là bộ khuếch đại di động. MCF-B có thể xây dựng hệ thống điều hòa hiệu suất cao bằng cách gắn thẻ điều hòa vào đế thiết bị.

MCF-B có thể tiếp tục xuất các giá trị hiệu chuẩn bằng cách sử dụng chức năng CAL LOCK.

Dòng MCF

Thẻ cặp nhiệt điện CTA-90A

Cặp nhiệt điện áp dụng ............ K, T, J, N, E và R(Điện trở cặp nhiệt điện là 1 k trở xuống)

Phạm vi đo ............ K: -200 đến 1300CJ: -200 đến 1200CE: -200 đến 1000CT: -200 đến 400CN: -200 đến 1300CR: 0 đến 1700C

Kênh ............ 1

Bù mối nối tham chiếu ............ 2.5C (Ở -10 đến 50C)1C (Ở 20 3C )

Đáp ứng tần số ............ DC đến 10 Hz (Độ lệch: +0,5, -1 dB)

Độ chính xác của tuyến tính hóa .......... Trong vòng 0,5% FS (K, J, N, E, R)Trong vòng 1% FS (T)

Hiệu chuẩn ............ 100 đến 1700C trong mỗi bước 100C (Thay đổi tùy theo kiểu cặp nhiệt điện.)Độ chính xác: Trong vòng 0,5% FS

Điều chỉnh độ nhạy ............ Độ nhạy được đặt kết hợp với công tắc INPUT 2 chữ số và công tắc OUTPUT 3 chữ số. Phạm vi công tắc OUTPUT: 1,00 đến 5,00 V trong phạm vi công tắc stepINPUT 0,01-V: 100 đến 1700C ở bước 100C

Điều chỉnh độ nhạy tốt ............ 0,4 đến 1

Tiếng ồn ............ 30 mVp-p trở xuống (Ngắn mạch đầu vào)

Tính ổn định ............ Nhiệt độ Điểm 0: Trong vòng 0,05% FS/CS Độ nhạy: Trong vòng 0,05%/C Thời gian Điểm 0: Trong vòng 0,5% FS/8 h Độ nhạy: Trong vòng 0,5%/8 giờ (Khi loại K, Đầu vào 1300 và đầu ra 5 V. Điểm 0 được đo bằng đầu vào của điện áp có phản hồi bằng 0, độ nhạy được đo bằng đầu vào của điện áp có phản hồi bằng 1300.)

Đầu ra ............ Đầu ra kép (Cả đầu nối BNC và đầu nối tích hợp đều xuất ra cùng một tín hiệu) Điện áp đầu ra: 5 V trở lên (Khi điện trở tải 5 k trở lên)

Chức năng tắt đầu ra ............ Có sẵn

Trở kháng đầu ra ............ 2 hoặc ít hơn

Chịu được điện áp ............ 500 VAC trong 1 phút, tương ứng giữa hai vị trí sau: Đầu vào và đầu ra Đầu vào và vỏ Đầu ra và vỏ

Chỉ báo quá đầu vào ............ Đèn LED sáng lên.

Loại đầu nối ............ Đầu nối đầu vào: Khối đầu cuối loại một chạm Đầu nối đầu ra: Đầu nối BNC Dây ứng dụng Dây rắn: 0,4 mm đến 1,3 mm (UL AWG16 đến 26) Dây xoắn: 0,2 mm2 đến 1,3 mm2 ( UL AWG16 đến 24)

Kích thước ............ 24 W 96 H 170 D mm (Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 140 g

Tuân thủ ............ Chỉ thị 2011/65/EU, (EU) 2015/863 (10 chất bị hạn chế) (RoHS)

Phụ kiện tiêu chuẩn .......... Cáp đầu ra U-59
