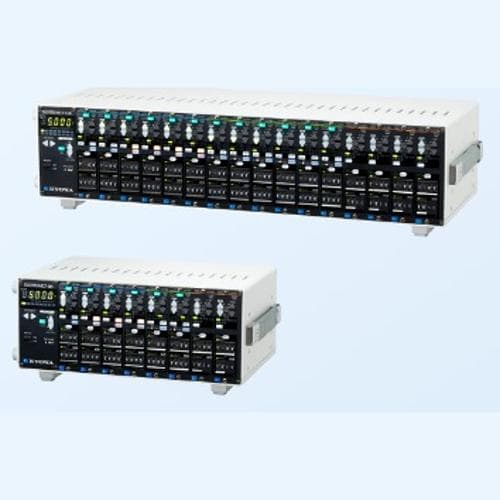

Bộ điều hòa tín hiệu đa năng Thẻ điều hòa tín hiệu KYOWA CDV-90A MCF Series

Bộ điều hòa đa tín hiệu MCF-B là bộ khuếch đại di động. MCF-B có thể xây dựng hệ thống điều hòa hiệu suất cao bằng cách gắn thẻ điều hòa vào đế thiết bị.

MCF-B có thể tiếp tục xuất các giá trị hiệu chuẩn bằng cách sử dụng chức năng CAL LOCK.

Dòng MCF

Card điều hòa tín hiệu CDV-90A

Mục tiêu đo ............ Máy đo biến dạng, đầu dò đo biến dạng

Kênh ............ 1

Điện trở cầu tương thích ............ 300 đến 1 k (Với kích thích 10 V)60 đến 1 k (Với kích thích 2 V)

Hệ số đo ............ 2,00 đã được sửa

Kích thích cầu ............ 2 hoặc 10 VDC, có thể chuyển đổi

Điều chỉnh cân bằng ............ Điện trở: Trong vòng 2% (10 k 10-6 chủng)

Các phương pháp điều chỉnh cân bằng ............ Điện trở: Cân bằng tự động (Giá trị bù được lưu trong bộ nhớ không biến đổi) Độ chính xác: Trong phạm vi 1 biến dạng 10-6 (Với kích thích 10 V, đầu ra 5 V đến biến dạng 200 10-6 đầu vào)

Đáp ứng tần số ............ DC đến 50 kHz (Độ lệch +0,5, -3 dB)

Phi tuyến tính ............ Trong phạm vi 0,05% FS

Hiệu chuẩn (CAL) ............ (1 đến 9999 chủng 10-6) Độ chính xác: Trong khoảng (0,3% +1 chủng 10-6)

Điều chỉnh độ nhạy ............ Độ nhạy được đặt kết hợp với công tắc INPUT 4 chữ số và công tắc OUTPUT 3 chữ số. Phạm vi công tắc OUTPUT: 1,00 đến 5,00 V trong phạm vi công tắc stepINPUT 0,01-V: 200 đến 9999 10-6 chủng trong 1 bước chủng 10-6 Độ chính xác: Trong khoảng (0,5% +5 mV)Phạm vi: 200 đến 5000

Điều chỉnh độ nhạy tốt ............ 0,4 đến 1

LPF ............ Đặc tính truyền: Tần số cắt Butterworth bậc 2: 10, 30, 100, 300, 1 k, 3 k, 10 k Hz và FLAT (8 bước) Tỷ lệ biên độ tại điểm cắt : -3 1 dB Suy hao : (-12 1) dB/oct.

HPF ............ Tần số cắt: 0,2 Hz, TẮT (2 bước)

Tiếng ồn ............ 10 10-6 biến dạng pp(Với kích thích 10 V, đầu ra 5 V đến 200 đầu vào biến dạng 10-6)

Tính ổn định ............ Nhiệt độ Điểm 0: Trong vòng 1 10-6 chủng trên mỗi CS Độ nhạy: Trong vòng 0,02%/C Thời gian Điểm 0: Trong vòng 10 10-6 chủng trên 8 giờ Độ nhạy: Trong vòng 0,1%/8 giờ (Với kích thích 10 V, đầu ra 5 V đến 1000 đầu vào biến dạng 10-6)

Đầu ra ............ Đầu ra kép, cả đầu nối BNC và đầu nối tích hợp đều xuất ra cùng một tín hiệu. Đầu ra điện áp: 5 V trở lên, khi điện trở tải 5 k trở lên Điều chỉnh không: -0,1 đến 0,1 V hoặc rộng hơn

Chức năng tắt đầu ra ............ Có sẵn

Trở kháng đầu vào ............ 20 M trở lên

Trở kháng đầu ra ............ 2 hoặc ít hơn

Chịu được điện áp ............ 500 VAC trong 1 phút, tương ứng giữa hai vị trí sau: Đầu vào và đầu ra Đầu vào và vỏ Đầu ra và vỏ

Chỉ báo quá đầu vào ............ Đèn LED sáng lên.

TEDS ............ Đọc thông tin TEDS của cảm biến sau đó đặt đầu ra định mức thành công tắc OUTPUT làm điện áp đầu ra.

Chức năng phát hiện mở đầu vào ............ Bão hòa đầu ra theo hướng âm khi đầu vào mở.

Loại đầu nối .......... Đầu nối đầu vào : Đầu nối NDIS4102 (7 chân) Đầu nối đầu ra : Đầu nối BNC

Kích thước ............ 24 W 96 H 170 D mm (Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 150 g

Tuân thủ ............ Chỉ thị 2011/65/EU, (EU) 2015/863 (10 chất bị hạn chế) (RoHS)

Phụ kiện tiêu chuẩn .......... Cáp đầu ra U-59
