Card khuếch đại biến dạng KYOWA DPM-91A-I

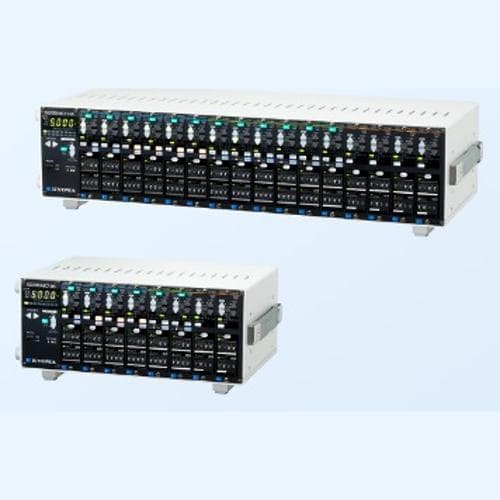

Bộ điều hòa đa tín hiệu MCF-B là bộ khuếch đại di động. MCF-B có thể xây dựng hệ thống điều hòa hiệu suất cao bằng cách gắn thẻ điều hòa vào đế thiết bị.

MCF-B có thể tiếp tục xuất các giá trị hiệu chuẩn bằng cách sử dụng chức năng CAL LOCK.

Dòng MCF

Thẻ khuếch đại biến dạng DPM-91A-I (Hậu tố -I có nghĩa là có tính năng chống nhiễu biến tần mạnh mẽ.)

Mục tiêu đo ............ Máy đo biến dạng Đầu dò máy đo biến dạng (Cần có hộp cầu nối riêng.)

Kênh ............ 1

Điện trở cầu tương thích ............ 60 đến 1000

Hệ số đo ............ 2,00 đã được sửa

Kích thích cầu ............ 2 Vrms

Điều chỉnh cân bằng ............ Điện trở: Trong vòng 2% ( 10 k 10-6 chủng) Điện dung: Trong vòng 2000 pF (Điện trở cầu 120 )

Phương pháp điều chỉnh cân bằng ............ Điện trở: Cân bằng tự động Độ chính xác: Trong phạm vi 0,5 biến dạng 10-6 (Khi đầu ra 5 V đến đầu vào biến dạng 100 10-6) Điện dung: CST (Tự theo dõi điện dung)

Đáp ứng tần số ............ DC đến 2,5 kHz (Độ lệch: 10%)

Tần số sóng mang ............ 5 kHz

Phi tuyến tính ............ Trong phạm vi 0,2% FS

Hiệu chuẩn (CAL) ............ (1 đến 9999 chủng 10-6) Độ chính xác: Trong khoảng (0,5% + 0,5 chủng 10-6)

Điều chỉnh độ nhạy ............ Độ nhạy được đặt kết hợp với công tắc INPUT 4 chữ số và công tắc OUTPUT 3 chữ số. Phạm vi công tắc OUTPUT: 1,00 đến 5,00 V trong phạm vi công tắc stepINPUT 0,01-V: 100 đến 9999 Chủng 10-6 trong bước chủng 110-6 Độ chính xác: Trong khoảng (0,5% +5 mV)Phạm vi: 200 đến 50000

Điều chỉnh độ nhạy tốt ............ 0,4 đến 1

LPF ............ Đặc tính truyền: Tần số cắt Butterworth bậc 2: 10, 30, 100, 300, 1 k Hz và FLAT (6 bước) Tỷ lệ biên độ tại điểm cắt : -3 1 dBAĐộ suy giảm : ( -12 1) dB/tháng mười. (Ngoại trừ được đặt ở 1 kHz.)

HPF ............ Tần số cắt: 0,2 Hz, TẮT (2 bước)

Tỷ lệ SN ............ Điều kiện: Khi 200 đầu vào biến dạng 10-6 và đầu ra 5 V, 120 ngắn.DPM-91A-I: 44 dBp-p

Tính ổn định ............ Nhiệt độ Điểm 0: Trong vòng 0,110-6 chủng trên mỗi CS Độ nhạy: Trong vòng 0,05% / C Thời gian Điểm Zero: Trong vòng 1/10-6 chủng trên 8 giờ Độ nhạy: Trong vòng 0,3% / 8 giờ(Khi 100 Đầu vào biến dạng 10-6 và đầu ra 5 V, điểm 0 được đo bằng 120 ngắn, độ nhạy được đo bằng cầu 120.)

Đầu ra ............ Đầu ra kép, cả đầu nối BNC và đầu nối tích hợp đều xuất ra cùng một tín hiệu Điện áp đầu ra: 5 V, khi điện trở tải 5 k trở lên Điều chỉnh không: -0,1 đến 0,1 V

Chức năng tắt đầu ra ............ Có sẵn

Trở kháng đầu ra ............ 2 hoặc ít hơn

Chịu được điện áp ............ 500 VAC trong 1 phút, tương ứng giữa hai vị trí sau: Đầu vào và đầu ra Đầu vào và vỏ Đầu ra và vỏ

Chỉ báo quá đầu vào ............ Đèn LED sáng lên.

TEDS ............ Đọc thông tin TEDS của cảm biến sau đó đặt đầu ra định mức thành công tắc OUTPUT làm điện áp đầu ra.

Chức năng phát hiện mở đầu vào ............ Bão hòa đầu ra theo hướng âm khi đầu vào mở.

Loại đầu nối .......... Đầu nối đầu vào : Đầu nối NDIS4102 (7 chân) Đầu nối đầu ra : Đầu nối BNC

Kích thước ............ 24 W 96 H 170 D mm (Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 190 g

Tuân thủ ............ Chỉ thị 2011/65/EU, (EU) 2015/863 (10 chất bị hạn chế) (RoHS)

Phụ kiện tiêu chuẩn .......... Cáp đầu ra U-59
