Máy đo từ xa kỹ thuật số Máy phát biến dạng 1ch KYOWA MRS-101B-S Dòng MRS-100

Dòng máy đo từ xa kỹ thuật số MRS-100 là máy đo từ xa dành cho nhiều môi trường đo khác nhau, dựa trên hệ thống điều chế kỹ thuật số. Dòng MRS-100 đo dữ liệu tối đa. Phạm vi 50 m (khoảng cách tầm nhìn) không dây. Máy phát nhỏ gọn và lắp đặt dễ dàng trong không gian hẹp.

Dòng MRS-100

Máy phát biến dạng 1ch MRS-101B-S

Thông số phần cứng

Mục tiêu đo ............ Thiết bị đo biến dạng (Hệ thống toàn cầu*)Bộ chuyển đổi thiết bị đo biến dạng*Các hệ thống cầu khác cần hộp cầu hoặc bộ chuyển đổi cầu.

Kênh ............ 1

Điện trở cầu tương thích ............ 120 đến 1000

Hệ số đo ............ 2,00 đã được sửa

Kích thích cầu ............ 1 VDC

Phạm vi đo ............ 1000, 2500, 5000, 10000, 25000 10-6

Độ chính xác của phạm vi ............ Trong khoảng 0,15% FS*Các thông số kỹ thuật trên áp dụng cho nhiệt độ ổn định sau khi khởi động ở 25 5 trong 30 phút.

Phạm vi điều chỉnh cân bằng ............ Trong phạm vi 10000 10-6

Độ phân giải QUẢNG CÁO ............ 16 bit

Tần số lấy mẫu ............ 4,8 kHz

Độ ổn định nhiệt độ .......... Điểm 0: Trong vòng 0,05 10-6 chủng trên mỗi CS Độ nhạy: Trong vòng 0,01%/C

Nhiệt độ hoạt động ............ -25 đến 75C

Độ ẩm hoạt động ............ 20 đến 85% (Không ngưng tụ)

Khả năng chống rung ............ 294,2 m/s2 (30 G), 10 đến 500 Hz

Khả năng chống sốc ............ 980,7 m/s2 (100 G), 11 ms trở xuống, nửa sóng hình sin

Lực cản gia tốc ly tâm ............. 29420 m/s2 (3000 G) *1, *2*1 Các số liệu này là khi được lắp đặt với các vít và mô-men xoắn được chỉ định của chúng tôi.*2 Trong môi trường gia tốc ly tâm, hãy lấy các biện pháp ngăn chặn sự phân tán của sản phẩm thử nghiệm, các cảm biến khác nhau và máy phát để đảm bảo an toàn

Nguồn điện ............ 2,2 đến 4,4 VDC

Mức tiêu thụ hiện tại ............ Trong vòng 32 mA (Điều kiện thử nghiệm: Nguồn điện 3.0 V, điện trở cầu 120 )

Số giờ sử dụng liên tục ............ Khoảng. Khoảng 28 giờ [Lithium (CR2 do Panasonic sản xuất)]Xấp xỉ. Khoảng 24 giờ [Ni-MH eneloop (BK-4MCC, AAA cell2)]Xấp xỉ. 34 h [Alkaline EVOLTA (LR03EJ, AAA cell2)]*Điều kiện thử nghiệm: 23 5C, điện trở cầu 120

Kích thước ............ 47 W 7 H 20 D mm(Không bao gồm phần nhô ra, có bộ chuyển đổi)

Trọng lượng xấp xỉ. 17 g (Có bộ chuyển đổi)

Tuân thủ ............ Chỉ thị 2014/53/EU (RED)Chỉ thị 2011/65/EU, (EU)2015/863 (10 chất bị hạn chế) (RoHS)

Thông số kỹ thuật RF

Kênh tần số thu phát ............ 1 (Chọn 1 kênh trong 16 kênh bằng phần mềm Setting)

Ăng-ten ............ Tích hợp sẵn

Băng tần liên lạc vô tuyến ............ Băng tần 2,4 GHz

Hệ thống vô tuyến ............ Hệ thống điều chế kỹ thuật số

Chứng nhận vô tuyến ............ Nhật Bản, Mỹ, Trung Quốc, Ấn Độ, Thái Lan, Đài Loan, EU

Khoảng cách liên lạc ............ 50 m (Khoảng cách tầm nhìn tối đa)

Môi trường sử dụng ............ Môi trường trong đó mạng LAN không dây và Bluetooth, v.v. không được kết hợp trên băng tần 2,4 GHz.

Kênh tần số và tần số trung tâm ............ Kênh tần số--------------Tần số trung tâm (GHz)CH 0---------- ----------------------2.405CH 1-------------------------- -------2.410CH 2--------------------------------2.415CH 3---- -------------------------- 2.420CH 4 ---------------------- -------------2.425CH 5--------------------------------2.430CH 6 --------------2.435CH 7-------------- --------2.440CH 8------------------------------ --2.445CH 9--------------------------------2.450CH A---------- ----------------------2.455CH B-------------------------- -------2.460CH C--------------------------------2.465CH D------ -------------------------- 2.470CH E ---------------------- -------------2.475CH F--------------------------------2.480Giao tiếp là không thể thực hiện được nếu có nhiều máy phát có cùng Kênh tần số vô tuyến trong hệ thống.

Thông số kỹ thuật kết hợp của máy phát và máy thu

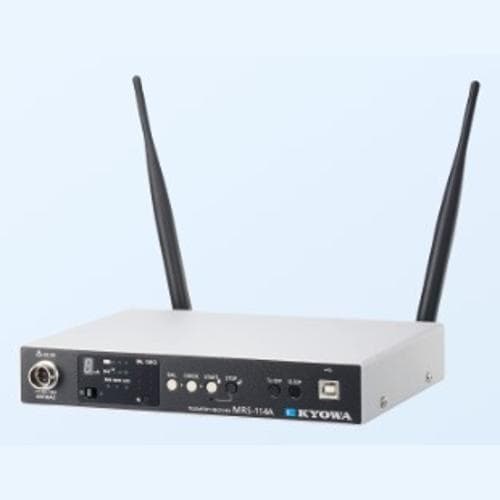

Bộ thu tương thích .......... MRS-114A Firmware Ver. 3.01 trở lênMRS-111A (-E) Phiên bản phần sụn. 3.01 trở lên Phiên bản phần mềm MRS-111B. 3.01 trở lên

Điện áp đầu ra analog ............ 5 V/Toàn thang đo

Độ chính xác đo kết hợp .......... Trong vòng 0,2% FS

Đáp ứng tần số ............ DC đến 370 Hz (Độ lệch +0,5, -1 dB)-3 1 dB (ở 480 Hz)

Thời gian trễ ............ 11,1 0,3 ms (ở DC đến 480 Hz)Chỉ có thể sử dụng 1 máy phát kết hợp với 1 máy thu.

Phụ kiện tiêu chuẩn ............ Bộ chuyển đổi toàn cầu Vít thu nhỏ ADP-11SJCIS10-70 (M2 4)Các bộ phận trên được lắp vào bộ phát. Giá đỡ pin (ô AAA 2) để kiểm tra hoạt động Nhãn ID

Phụ kiện tùy chọn ............ Bộ nối MRS MRS-J11BBộ chuyển đổi 2 dây cầu tứ (120 ) ADP-12S-120Bộ chuyển đổi toàn cầu ADP-11S
