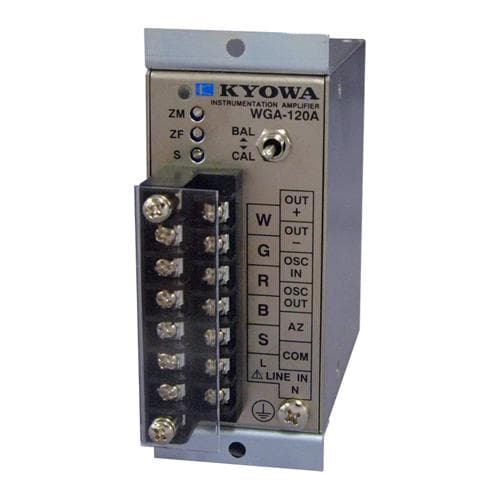

Bộ khuếch đại thiết bị loại sóng mang KYOWA WGA-120A

WGA-120A là Bộ khuếch đại thiết bị loại sóng mang, phù hợp để kết nối đầu dò biến dạng để đo tải, áp suất, mô men xoắn hoặc chuyển vị.

WGA-120A

Bộ khuếch đại thiết bị loại sóng mang WGA-120A

Model ............ [WGA-120A-00]Mã nguồn: DCNguồn điện: 10,5 đến 15 VDCCông suất tiêu thụ: 3,5 W trở xuốngĐiều chỉnh cân bằng: Thủ công[WGA-120A-01]Mã nguồn: 100 VACNguồn điện: 90 đến 110 VAC Mức tiêu thụ điện: 6,5 VA trở xuống Điều chỉnh cân bằng: Thủ công[WGA-120A-02]Mã nguồn: 200 VACNguồn điện: 180 đến 220 VAC, Mức tiêu thụ điện: 6,5 VA trở xuống Điều chỉnh cân bằng: Thủ công[WGA-120A- 03]Mã nguồn: 240 VACNguồn điện: 216 đến 264 VACCông suất tiêu thụ: 6,5 VA trở xuống Điều chỉnh cân bằng: Thủ công[WGA-120A-10]Mã nguồn: DCNguồn điện: 10,5 đến 15 VDCCông suất tiêu thụ: 3,5 W trở xuốngĐiều chỉnh cân bằng: Tự động[WGA -120A-11]Mã nguồn: 100 VACNguồn điện: 90 đến 110 VACCông suất tiêu thụ: 6,5 VA trở xuốngĐiều chỉnh cân bằng: Tự động[WGA-120A-12]Mã nguồn: 200 VACNguồn điện: 180 đến 220 VACCông suất tiêu thụ: 6,5 VA trở xuốngĐiều chỉnh cân bằng : Tự động[WGA-120A-13]Mã nguồn: 240 VACNguồn điện: 216 đến 264 VACCông suất tiêu thụ: 6,5 VA trở xuốngĐiều chỉnh cân bằng: Tự động

Kênh ............ 1

Đầu dò áp dụng ............ Đầu dò đo biến dạng

Điện trở cầu tương thích ............ 87,5 đến 1000 (Tối đa bốn đầu dò 350 được kết nối song song. Kích thích cầu được giới hạn ở 2 hoặc 1 Vrms đối với đầu dò có điện trở cầu nhỏ hơn 175.)

Kích thích cầu ............ 5, 2, 1 Vrms, sóng vuông (Có thể chuyển đổi bằng cách thay đổi kết nối jumper bên trong)

Phạm vi đầu vào ............ [Công tắc độ nhạy 2000] Kích thích cầu(Vrms):1Phạm vi đầu vào (mV/V)Điều chỉnh độ nhạy1 đến 0,4:5 đến 12,5Kích thích cầu(Vrms):2Phạm vi đầu vào (mV /V)Điều chỉnh độ nhạy1 đến 0,4:2,5 đến 6,25Kích thích cầu(Vrms):5Phạm vi đầu vào (mV/V)Điều chỉnh độ nhạy1 đến 0,4:1 đến 2,5[Công tắc độ nhạy 4000]Kích thích cầu(Vrms):1Phạm vi đầu vào (mV/V) Điều chỉnh độ nhạy1 đến 0,4:2,5 đến 6,25Kích thích cầu(Vrms):2Phạm vi đầu vào (mV/V)Điều chỉnh độ nhạy1 đến 0,4:0,5 đến 1,25Kích thích cầu(Vrms):5Phạm vi đầu vào (mV/V)Điều chỉnh độ nhạy1 đến 0,4:0,5 đến 1,25 [Công tắc độ nhạy 10000]Kích thích cầu(Vrms):1Phạm vi đầu vào (mV/V)Điều chỉnh độ nhạy1 đến 0,4:1 đến 2,5Kích thích cầu(Vrms):2Phạm vi đầu vào (mV/V)Điều chỉnh độ nhạy1 đến 0,4:2,5 đến 6,25Kích thích cầu( Vrms):5Phạm vi đầu vào (mV/V)Điều chỉnh độ nhạy1 đến 0,4:0,2 đến 0,5

Đầu ra định mức ............ Điện áp: 10 V (Điện trở tải: 2 k trở lên) Dòng điện: 4 đến 20 mA (Điện trở tải: 500 trở xuống, điện áp đầu ra: 0 đến 10 V)( Có thể chuyển đổi bằng cách thay đổi kết nối jumper nội bộ)

Phạm vi điều chỉnh mức 0 .......... Trong phạm vi 1,5 mV/V, cân bằng thủ công hoặc cân bằng tự động bằng cách chọn kiểu máy.

Phạm vi điều chỉnh độ nhạy ............ 2000, 4000, 10000 (Có thể chuyển đổi bằng cách thay đổi kết nối jumper bên trong) Có thể điều chỉnh trong khoảng 0,4 đến 1,0 bằng tông đơ.

Hiệu chuẩn ............ Hiệu chuẩn bằng phương pháp điện trở song song0,25 mV/V hoặc 0,05 mV/V ở điện trở cầu 350 (Có thể chuyển đổi bằng cách thay đổi kết nối jumper bên trong)

Đáp ứng tần số ............ 10, 30, 100 hoặc 500 Hz (Có thể chuyển đổi bằng cách thay đổi kết nối jumper bên trong)

Phi tuyến tính ............ Trong vòng 0,1%FS

Tỷ lệ SN ............ 53dB pp trở lên[Điều kiện] Nhạy cảm: 10000, 0,5 (Điều chỉnh bằng tông đơ) Đáp ứng tần số: 500 Hz Điện trở cầu: 120 Kích thích cầu: 2 Vrms

Độ ổn định ............ Nhiệt độ Điểm 0: Trong vòng 0,2VRTI /CS Độ nhạy: Trong vòng 0,05%/C Thời gian Điểm 0: Trong vòng 0,5VRTI /8h Độ nhạy: Trong vòng 0,2%/8h[Điều kiện] Độ nhạy: 10000, 1,0 (Điều chỉnh bởi tông đơ) Điện trở cầu: 120 Kích thích cầu: 2 Vrms

Nhiệt độ hoạt động ............ -10 đến 50C

Độ ẩm hoạt động ............ 20 đến 85% (Không ngưng tụ)

Bộ nguồn ............ [WGA-120A-00]Mã nguồn: DCNguồn điện: 10,5 đến 15 VDCCông suất tiêu thụ: 3,5 W trở xuốngĐiều chỉnh cân bằng: Thủ công[WGA-120A-01]Mã nguồn: 100 VAC Nguồn điện: 90 đến 110 VAC Mức tiêu thụ điện: 6,5 VA trở xuống Điều chỉnh cân bằng: Thủ công [WGA-120A-02] Mã nguồn: 200 VAC Nguồn điện: 180 đến 220 VAC, Mức tiêu thụ điện: 6,5 VA trở xuống Điều chỉnh cân bằng: Thủ công [WGA-120A -03]Mã nguồn: 240 VACNguồn điện: 216 đến 264 VACCông suất tiêu thụ: 6,5 VA trở xuống Điều chỉnh cân bằng: Thủ công[WGA-120A-10]Mã nguồn: Nguồn điện DC: 10,5 đến 15 VDC Công suất tiêu thụ: 3,5 W trở xuống Điều chỉnh cân bằng: Tự động ( Cũng có thể sử dụng với tiếp điểm bên ngoài)[WGA-120A-11]Mã nguồn: 100 VACNguồn điện: 90 đến 110 VAC Mức tiêu thụ điện: 6,5 VA trở xuống Điều chỉnh cân bằng: Tự động (Cũng có thể với tiếp điểm bên ngoài)[WGA-120A-12]Mã nguồn: 200 VAC Nguồn điện: 180 đến 220 VAC Mức tiêu thụ điện: 6,5 VA trở xuống Điều chỉnh cân bằng: Tự động (Cũng có thể với tiếp điểm bên ngoài)[WGA-120A-13]Mã nguồn: 240 VACNguồn điện: 216 đến 264 VAC Mức tiêu thụ điện: 6,5 VA trở xuống Điều chỉnh cân bằng: Tự động (Cũng có thể với liên hệ bên ngoài)

Kích thước ............ 44 W 90 H 80 D mm (Không bao gồm phần nhô ra)

Trọng lượng .......... Model nguồn điện DC: Xấp xỉ. Model nguồn điện 350gAC: Xấp xỉ. 450g

Kích thước cắt tấm ............ 4593,4 mm

Phụ kiện tiêu chuẩn ............ Sách hướng dẫn

Phụ kiện tùy chọn ............ Cáp nguồn AC P-23 (Đối với 100 VAC)P-28 (Đối với 200/240 VAC) Bộ gá lắp ray DIN EDP-70
