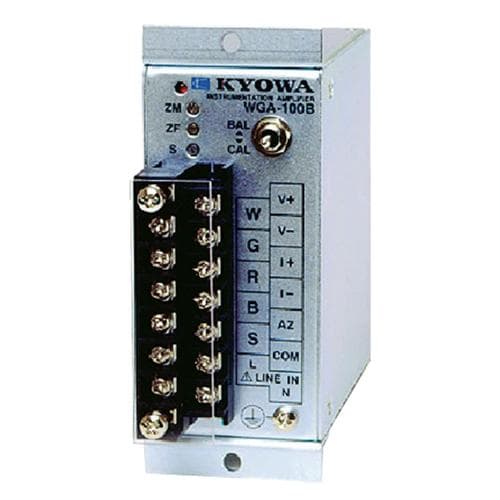

Bộ khuếch đại thiết bị Bộ khuếch đại thiết bị KYOWA WGA-100B

WGA-100B là Bộ khuếch đại thiết bị phù hợp để kết nối đầu dò biến dạng để đo tải, áp suất, mô men xoắn hoặc chuyển vị. Nó nhỏ gọn, nhẹ và giá cả vừa phải.

WGA-100B

Bộ khuếch đại thiết bị WGA-100B

Các loại

Nguồn điện ............ WGA-100B-00:10 đến 30 VDC, 3,5 W trở xuốngWGA-100B-01:100 VAC, 5 VA trở xuốngWGA-100B-02:200 VAC, 8 VA trở xuốngWGA-100B-10:10 đến 30 VDC, 3,5 W trở xuốngWGA-100B-11:100 VAC, 5 VA trở xuốngWGA-100B-12:200 VAC, 8 VA trở xuống

Điều chỉnh cân bằng ............ WGA-100B-00:ManualWGA-100B-01:ManualWGA-100B-02:ManualWGA-100B-10:Automatic (Cũng có thể với tiếp điểm bên ngoài)WGA-100B- 11:Tự động (Cũng có thể với tiếp điểm bên ngoài)WGA-100B-12:Tự động (Cũng có thể với tiếp điểm bên ngoài)

Kênh ............ 1

Đầu dò áp dụng ............ Đầu dò đo biến dạng

Điện trở cầu tương thích ............ 87,5 đến 350 (Tối đa 4 đầu dò có điện trở cầu 350 được kết nối song song.)(Kích thích cầu được giới hạn ở 5 V đối với đầu dò có điện trở cầu 175 trở xuống.)

Kích thích cầu ............ 10 hoặc 5 VDC (Có thể chuyển đổi bằng cách thay đổi kết nối jumper bên trong)

Đầu ra định mức ............ Đầu ra kép Điện áp: 10 V (Điện trở tải 2 k trở lên) Dòng điện: 4 đến 20 mA (Điện trở tải 500 trở xuống) (Tương ứng với điện áp đầu ra từ 0 đến 10 V )

Phạm vi điều chỉnh mức 0 ............ 1,5 mV/V, bằng bộ chỉnh hoặc cân bằng tự động

Phạm vi điều chỉnh độ nhạy ............ 1000 hoặc 4000 (Có thể chuyển đổi bằng cách thay đổi kết nối jumper bên trong) Có thể điều chỉnh từ 1/1 đến 1/4 bằng tông đơ

Hiệu chuẩn ............ 0,25, 0,5 hoặc 1,0 mV/V (Có thể chuyển đổi bằng cách thay đổi kết nối jumper bên trong)

Đáp ứng tần số ............ 10, 30, 100 hoặc 500 Hz (Có thể chuyển đổi bằng cách thay đổi kết nối jumper bên trong) Độ suy giảm: -12 dB/oct.

Độ phi tuyến ............ 0,02% FS

Tính ổn định .......... Điểm 0: 0,7 VRTI / CS Độ nhạy: 0,01%/C

Nhiệt độ hoạt động ............ -10 đến 50C

Độ ẩm hoạt động ............ 20 đến 85% (Không ngưng tụ)

Kích thước ............ 44 W 90 H x 80 D mm (Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 400 g

Kích thước cắt tấm ............ 45,0 93,4 mm

Phụ kiện tiêu chuẩn ............ Sách hướng dẫn

Phụ kiện tùy chọn .......... Cáp nguồn ACP-23 (Đối với 100 VAC)P-28 (Đối với 200 VAC) Bộ gá lắp ray DIN H-11223
