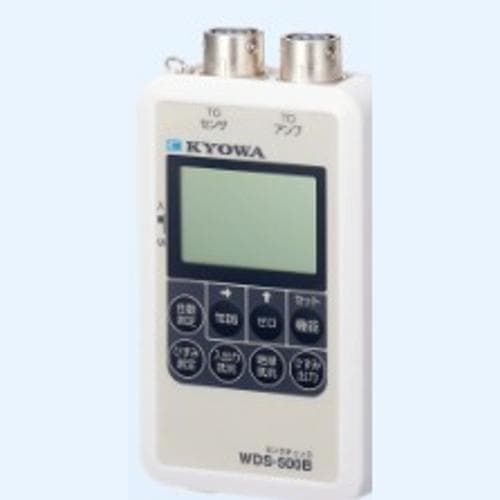

Bộ kiểm tra cảm biến KYOWA WDS-500BE-0 Đầu nối tròn (PRC03 cái)

WDS-500BE là Bộ kiểm tra cảm biến cỡ lòng bàn tay để kiểm tra cảm biến hoặc dụng cụ đo. Tất cả các biến dạng, điện trở I/O và điện trở cách điện này có thể được đo bằng một phím ở chế độ tự động.

WDS-500BE

Đầu nối tròn WDS-500BE-0 (PRC03 cái)

Dụng cụ áp dụng ............ Bộ chuyển đổi máy đo biến dạng, bộ khuếch đại biến dạng

Tốc độ lấy mẫu ............ Xấp xỉ. 2 lần/giây

Tự động TẮT nguồn .......... Có thể lựa chọn từ 1 đến 99 phút hoặc không

Nhiệt độ hoạt động ............ -5 đến 40 C

Độ ẩm hoạt động ............ 20 đến 85% (Không ngưng tụ)

Nguồn điện ............ 2 pin cỡ AA

Hoạt động liên tục ............ Khoảng. 8 h (Pin mangan, cho đầu dò 350 ở nhiệt độ bình thường)

Trọng lượng xấp xỉ. 220 g (Bao gồm cả pin tích hợp)

Kích thước ............ 69 W 115 H 28 D mm (Không bao gồm phần nhô ra)

Đo biến dạng

Điện trở cầu áp dụng ............ 60 đến 1000

Phạm vi đo ............ 5 mV/V (chủng 10000 10-6)

Kích thích cầu ............ Xấp xỉ. 2 VDC (Lựa chọn giữa hiển thị gián đoạn và liên tục)

Độ chính xác chỉ định ............ Hiển thị [mV/V]: Trong khoảng (0,2% giá trị đọc+3) mV/V[chủng 10-6] hiển thị: Trong (0,2% giá trị đọc+5) chủng 10-6

Chế độ đo ............ Chế độ biến dạng: Trong đó số lượng biến dạng đầu vào được biểu thị bằng mV/V hoặc biến dạng 10-6; có thể bồi thường bằng không

Đo điện trở I/O

Phạm vi đo ............ 0 đến 2000

Độ chính xác chỉ định ............ (0,2% số lần đọc + 5)

Đo điện trở cách điện

Phạm vi đo ............ 0 đến 300 M

Điện áp ứng dụng ............ Xấp xỉ. 20 VDC

Độ chính xác chỉ định ............ (15% số đọc 10) M

Đầu ra căng thẳng

Phạm vi đầu ra ............ [mV/V] hiển thị: 0,000 đến 5,000 mV/V(0,005 mV/Vsteps)[10-6 chủng] hiển thị: 0 đến 10000 10-6 chủng (10 10-6 bước căng thẳng)

Độ chính xác đầu ra

Bộ khuếch đại DC .......... Hiển thị [mV/V]: Trong (0,5% giá trị cài đặt +0,020) Hiển thị [10-6 biến dạng]: Trong (0,5% giá trị cài đặt +40)

Bộ khuếch đại sóng mang ............ Hiển thị [mV/V]: Trong (5% giá trị cài đặt +0,020) [10-6 biến dạng] hiển thị: Trong (5% giá trị cài đặt +40)

Điện trở I/O ............ Xấp xỉ. 350

Chức năng đo tự động ............ Cho phép đo đồng thời biến dạng đầu vào, điện trở I/O và điện trở cách điện.

Chức năng chỉ báo thông tin TEDS

Nội dung được chỉ định ............ Model của đầu dò, số sê-ri gốc Kyowa, công suất định mức, đơn vị kỹ thuật, đầu ra định mức, điện trở đầu vào và số sê-ri của định dạng TEDS

Phụ kiện tiêu chuẩn ............ 2 pin mangan AA, sách hướng dẫn

Phụ kiện tùy chọn ............ Cáp đầu vào U-16 (4 dây dẫn, có đầu cuối bằng kẹp cá sấu)Vỏ silicon:WDS-500-COVER-B (Xanh dương)WDS-500-COVER-R ( Đỏ)WDS-500-COVER-Y (Vàng)WDS-500-COVER-G (Xanh lục)WDS-500-COVER-D (Xám đậm)WDS-500-COVER-L (Xám nhạt)Vỏ mềm WDS-500- TRƯỜNG HỢP (Có dây đeo vai)
