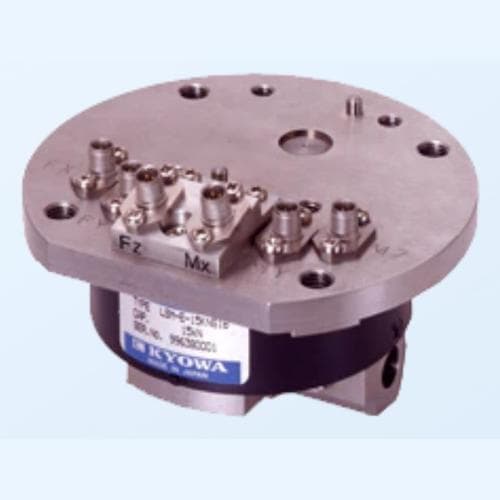

Cảm biến lực 6 thành phần cổ KYOWA LSM-E-15KNS1-IDT

* Tuân thủ Tiêu chuẩn An toàn Phương tiện Cơ giới Liên bang 208 (FMVSS208) làm cảm biến để thu thập dữ liệu về tiêu chí thương tích.

LSM-E-15KNS1-IDT

Đầu dò lực 6 thành phần cổ LSM-E-15KNS1-IDT

Công suất định mức .......... Fx: 10 kN, lực cắt theo hướng trước-sauFy: 10 kN, lực cắt theo hướng trái-phảiFz: 15 kN, lực dọc trục theo hướng lên xuốngMx: 300 Nm, mômen theo hướng trái-phảiMy: 300 Nm, mômen theo hướng trước-sauMz: 300 Nm, mômen góc

Phi tuyến tính ............ Trong vòng 1% RO

Độ trễ ............ Trong vòng 1% RO

Đầu ra định mức ............ Xấp xỉ. 1,7 mV/V cho Fx, Fy, MzXấp xỉ. 0,6 mV/V cho FzXấp xỉ. 1,2 mV/V cho Mx, My

Đặc điểm môi trường

Nhiệt độ an toàn ............ -20 đến 70C

Nhiệt độ bù ............ 0 đến 40C

Hiệu ứng nhiệt độ ở mức 0............ Trong khoảng 0,05% RO/C

Ảnh hưởng của nhiệt độ đến đầu ra ............ Trong phạm vi 0,05%/C

Đặc điểm điện từ

Kích thích an toàn ............ 6 V AC hoặc DC

Kích thích được khuyến nghị ............ 1 đến 4 V AC hoặc DC

Điện trở đầu vào ............ 120 5%

Điện trở đầu ra ............ 120 5%

Cáp ............ Cáp bọc nhựa vinyl 4 dây dẫn (0,05 mm2), đường kính 2,5 mm, dài 7 m, được kết thúc bằng 6 phích cắm đầu nối (Phía thiết bị đo: 3RT01-PE7M (đã lắp đặt TEDS)) (Dây bảo vệ không được kết nối với vỏ.)

Tính chất cơ học

Quá tải an toàn ............ 120%

Nhiễu ............ Trong phạm vi 5% RO
