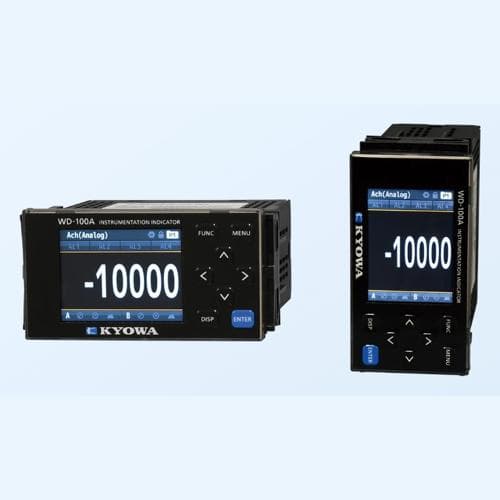

Chỉ thị cho cảm biến loại điện áp đầu ra KYOWA WD-100A

Hiển thị điện áp/dòng điện và xung trên một thiết bị

WD-100A

Chỉ báo WD-100A cho cảm biến loại điện áp đầu ra

Thông số kỹ thuật cơ bản

Kênh đo lường ............ 2

Hiển thị ............ Màn hình LCD 2,4 inch Kết quả đo Ach, kết quả đo Bch, kết quả tính toán, kết quả đo Ach và Bch, kết quả đo và kết quả tính toán Ach hoặc Bch

Cảnh báo quá mức ............ QUÁ hoặc -OVER khi vượt quá phạm vi hiển thị

Điều khiển bên ngoài .......... 5 chức năng sau có thể được chỉ định cho các thiết bị đầu cuối điều khiển (người dùng có thể định cấu hình). Chức năng đặt lại bộ so sánh Chức năng đặt lại giá trị tổng thể Chức năng cấm đo lường: Cấm đo lường A/B/A&B Chức năng giữ giá trị hiện tại:Hiện tại giữ giá trị A/B/A&BChức năng giữ giá trị tối đa:Giữ giá trị tối đa A/B/A&BChức năng giữ giá trị tối thiểu:Giữ giá trị tối thiểu A/B/A&BDChức năng số 0 kỹ thuật sốChức năng thay đổi mẫu:Thay đổi mẫu 1 đến 3Chức năng thay đổi hiển thịChức năng giữ xu hướngNhư sau, chỉ cài đặt phím tắtSo sánh chức năng liệt kê

Phạm vi nhiệt độ và độ ẩm hoạt động ............ -5 đến 50C, 35 đến 85% (Không ngưng tụ)

Phạm vi nhiệt độ và độ ẩm bảo quản ............ -10 đến 70C, 60% trở xuống

Nguồn điện ............ 24 đến 48 VDC 10%

Công suất tiêu thụ ............ tối đa 6 W. ở 24 VDC, tối đa 6,5 ​​W. ở 48 VDC

Nguồn điện cảm biến ............ 12 VDC 10% tối đa 100 mA; Tối đa 24 VDC 10% 50mA.*Khi đầu vào 2 kênh, dòng điện cho phép của Ach và Bch cùng nhau sẽ cao hơn dòng điện.*Tối đa 1,2 W. khi kết hợp giữa 12 VDC và 24 VDC.

Kích thước ............ 96 mm (W) 52 mm (H) 145 mm (D)

Trọng lượng xấp xỉ. 350 g

Chịu được điện áp ............ 1500 VAC trong 1 phút: Giữa đầu cuối nguồn điện-đầu vào / điều khiển bên ngoài / đầu ra bộ so sánh / đầu ra tùy chọn 1500 VAC trong 1 phút: Giữa đầu cuối đầu vào- bộ điều khiển / bộ so sánh bên ngoài đầu ra / tùy chọn đầu ra3000 VAC trong 1 phút: Giữa các vỏ-mỗi thiết bị đầu cuối

Điện trở cách điện ............ 500 VDC 100 M trở lên giữa các cực trên

Khả năng chịu rung ............ 10 đến 55 Hz nửa biên độ 0,15 mm theo hướng X, Y, Z trong 30 phút

Bảo vệ ............ IP66 (Khi được gắn trên bảng điều khiển. Xem bản vẽ phác thảo để biết phạm vi bảo hiểm.)

Môi trường lắp đặt ............ Sử dụng trong nhà

Tiêu chuẩn EN áp dụng ............ EN61326-1(EMS: Lắp đặt công nghiệp; EMI: Loại A)Áp dụng cho chiều dài dây từ 30 m trở xuốngEN IEC 63000

Chất liệu vỏ .......... Polycarbonate (PC), Đen UL94V-0

Thông số đầu vào

Đo đầu vào tương tự của Ach

Phạm vi đo ............ Phạm vi đo: 5 VTrở kháng đầu vào: Khoảng 1 MĐầu vào tối đa cho phép: 100 VAĐộ chính xác: (0,05% của FS + 1 chữ số)Phạm vi đo: 0 đến 5 VTrở kháng đầu vào: Khoảng 1 MĐầu vào tối đa cho phép: 100 VAĐộ chính xác: (0,05% của FS + 1 chữ số)Phạm vi đo: 1 đến 5 VTrở kháng đầu vào: Khoảng 1 MĐầu vào tối đa cho phép: 100 VAĐộ chính xác: (0,05% của FS + 1 chữ số)Phạm vi đo: 10 VTrở kháng đầu vào: Khoảng 1 MĐầu vào tối đa cho phép: 100 VAĐộ chính xác: (0,05% của FS + 1 chữ số)Phạm vi đo: 0 đến 10 VTrở kháng đầu vào: Khoảng 1 MĐầu vào tối đa cho phép: 100 VAĐộ chính xác: (0,05% của FS + 1 chữ số)Phạm vi đo: 4 đến 20 mATrở kháng đầu vào: Khoảng 10 Đầu vào tối đa cho phép: 50 mAĐộ chính xác: (0,05% của FS + 1 chữ số)Phạm vi đo: 0 đến 20 mATrở kháng đầu vào: Khoảng 10 Đầu vào tối đa cho phép: 50 mAĐộ chính xác: (0,05% của FS + 1 chữ số)Đo phạm vi: 20 mA Trở kháng đầu vào: Khoảng 10 Đầu vào tối đa cho phép: 50 mAĐộ chính xác: (0,05% của FS + 1 chữ số)*Mỗi phạm vi có thể đo phạm vi FS lên tới 10%. (Xử lý giới hạn nội bộ với 10% FS.) Thang đo đầy đủ trong cài đặt đầu vào lưỡng cực xem xét cộng và trừ riêng biệt. Ví dụ: trong trường hợp đầu vào 10V, quá trình xử lý giới hạn được thực hiện ở mức tối đa 11 V. (20 V không được coi là FS.) Tương tự, độ chính xác với đầu vào 10 V cũng được chỉ định là xử lý FS một phía và độ chính xác được tính bằng 5 mV (0,05%) 1 chữ số.

Phương thức chuyển đổi ............ phương thức chuyển đổi

Tín hiệu đầu vào ............ Một đầu

Tốc độ lấy mẫu ............ tối đa 100 lần/giây.

Hiển thị thời gian cập nhật ............ 100 ms

Hiển thị mức không ............ Ngăn chặn mức 0 hàng đầu

Dấu thập phân ............ Có thể cài đặt tùy ý

Phạm vi hiển thị ............ -99999 đến 99999

Đo đầu vào xung của Bch

Dải tần số............ 0,01 Hz đến 250 kHz

Tín hiệu đầu vào ............ Bộ thu hở (NPN/PNP), xung điện áp, đầu ra cực vật tổ (đầu ra bổ sung), xung AC, cảm biến tiệm cận

Phương thức nhập ............ Xung một pha

Mức đầu vào .......... Bộ thu mở Kéo lên đến 12 V hoặc 24 VLogic Mức L: 1,0 V trở xuống Mức H: 3,9 đến 30 V (Điện áp tối đa cho phép 50 V) Giao điểm 060 mV đến 40 VAC (Điện áp tối đa cho phép 70 V)*Tín hiệu AC vượt quá 0 V.

Trở kháng đầu vào ............ Bộ thu mở Kéo lên đến 12 V trong khoảng. 10 k(nguồn điện cảm biến 12 VKéo lên tới 24 V đến khoảng 25 k(nguồn điện cảm biến 24 V Kéo xuống GND qua khoảng 10 k.Logic/Zero-crossingKéo xuống GND qua khoảng 10 k2 dâyKéo xuống GND qua khoảng 900

Độ rộng xung đầu vào ............ 1,8 giây trở lên (Cả mức L và mức H)

Phương pháp đo ............ Phương pháp tính toán theo chu kỳ

Tốc độ lấy mẫu ............ 10 ms (thời gian tính toán)

Hiển thị thời gian cập nhật ............ 100 ms

(Hiển thị) ............ Phạm vi hiển thị: 0 đến 999999Hiển thị số 0: Triệt tiêu số 0 hàng đầu Dấu thập phân: Có thể cài đặt tùy ý Thời gian đơn vị hiển thị: Có thể chọn giây, phút hoặc giờ Độ chính xác: (đọc 20 trang/phút +1 chữ số) tại 23 5C

(Totalized Display) ............ Display range: -999999 to 999999Zero display: Leading zero suppressionDecimal point: Arbitrary setting possibleTotalized value reset:Totalized value can be reset to total initial value by external controlAccuracy: 0 (When scaling is 1)

Output Specifications

Comparator Output

Open Collector Output ............ Rated output: Sink current Max. 50 mAApplied voltage: Max. 30 VOutput saturation voltage: 1.2 V or less at 50 mANumber of outputs: 4 transistor outputs

Control Method ............ Microcomputer operation method

Setting Range ............ Pulse input: -999999 to 999999Analog input: -99999 to 99999

Hysteresis ............ 1 to 999999 digit for each setpoints

Comparison Operation ............ According to sampling rate (circulate period)

Setting Condition ............ Condition can be set to AL1 to AL4 independently* Level judgement modeThe alarm is ON when display value exceeds judgement value (over alarm).The alarm is ON when display value underruns judgement value (under alarm).Over alarm (upper limit judgement---Comparison condition------------------Judgement resultDisplay value > AL1 judgement valueAL1Display value > AL2 judgement valueAL2Display value > AL3 judgement valueAL3Display value > AL4 judgement valueAL4Under alarm (under limit judgement---Comparison condition------------------Judgement resultAL1 judgement value > Display valueAL1AL2 judgement value > Display valueAL2AL3 judgement value > Display valueAL3AL4 judgement value > Display valueAL4* Zone judgement modeThe alarm is ON when display value between upper and lower judgement values (inside of zone alarm).The alarm is ON when display value out of upper and lower judgement values (outside of zone alarm).Inside of zone alarmComparison condition: AL1 zone upper limit Display value AL1 zone lower limitJudgement result: AL1Comparison condition: AL2 zone upper limit Display value AL2 zone lower limitJudgement result: AL2Comparison condition: AL3 zone upper limit Display value AL3 zone lower limitJudgement result: AL3Comparison condition: AL4 zone upper limit Display value AL4 zone lower limitJudgement result: AL4Outside of zone alarmComparison condition:Display value AL1 zone upper limit orAL1 zone lower limit > Display value Judgement result: AL1Comparison condition:Display value AL2 zone upper limit or AL2 zone lower limit > Display valueJudgement result: AL2Comparison condition:Display value AL3 zone upper limit or AL3 zone lower limit > Display valueJudgement result: AL3Comparison condition:Display value AL4 zone upper limit orAL4 zone lower limit > Display valueJudgement result: AL4

Comparison Formula Memory ............ 8 pattern memory

Pulse Output

............ Bch (pulse input) totalizer-synchronous output function, one pulse output per input pulse.

Output Type ............ Open collector output NPN type

Rated Output ............ 30 VDC 20 mA max.

Output Range ............ 400 Hz max.(Pulse width is selectable, 1 ms is the minimum width.)

Analog Output

Conversion Method ............ D/A conversion method

Resolution ............ 13 bit equivalent

Scaling ............ Digital scaling

Output Objective ............ An item can be selected from source displayable values

Response Speed ............ 25 ms or less0 90% response

Specifications by Types ............ -----Specifications for each output-----Output type: 0 to 10 VLoad resistance: 2 k or moreAccuracy: (0.1 of FS) (23 5C, 35 to 85%)Ripple: 50 mVp-pOutput type: 10 VLoad resistance: 2 k or moreAccuracy: (0.1 of FS) (23 5C, 35 to 85%)Ripple: 50 mVp-pOutput type: 1 to 5 VLoad resistance: 2 k or moreAccuracy: (0.1 of FS) (23 5C, 35 to 85%)Ripple: 50 mVp-pOutput type: 0 to 20 mALoad resistance: 550 or lessAccuracy: (0.1 of FS) (23 5C, 35 to 85%)Ripple: 25 mVp-p*Load resistance 250 (20 mA output)Output type: 4 to 20 mALoad resistance: 550 or lessAccuracy: (0.1 of FS) (23 5C, 35 to 85%)Ripple: 25 mVp-p*Load resistance 250 (20 mA output)

Optional Accessories ............ AC Adapter for 24 VDC supply UNI324-2410-CTAC Power Cable for 24 VDC supply UNI324-2410-CV-CTOutput and power supply cable (24VDC) with BNC plug for TPS TE-57CV-24V-BNCOutput and power supply cable (24VDC) with bared tip for TPS TE-57CV-24V
