| Kích thước | 3,10 × 1,55 × 1,52 inch |
|---|---|
| Đặc trưng |
• Cực kỳ chắc chắn • Chi phí thấp hơn so với máy đo độ nghiêng cân bằng lực truyền thống • Độ chính xác cao • Độ chính xác cao hơn công nghệ MEMS • Đầu ra DC 0-5V • Đầu vào nguồn điện một chiều • Tuân thủ RoHS |
| Các ứng dụng |
• Cầu võng và lắc lư • Tùy chọn chốt giám sát độ lệch Tùy chọn đầu nối • Cân bằng nền tảng • Phân tích cấu trúc |
A750-50: 0-5V
| Phạm vi đầu vào (°) | ±3 | ±14,5 | ±30 | ±45 | ±60 | ±90 |
| Đầu ra toàn dải (VDC, FRO ±5%) 1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| Không tuyến tính (%FRO tối đa) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 47,8 | 10.0 | 5.0 | 3,5 | 2.9 | 2,5 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (Phạm vi vôn) | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,0036 | 0,0010 | 0,0007 | 0,0005 | 0,0005 | 0,0005 |
| Độ phân giải & Ngưỡng (µ tối đa) | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +15 đến +30 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ω, danh nghĩa) | 10 |
| Nhiễu (Vrms, tối đa) | 0,002 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh:
- Có sẵn tùy chọn đầu vào lưỡng cực ±15V
- Có sẵn các tùy chọn thay thế cho Pigtail và đầu nối
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu.
C750-050: 4-20mA
| Phạm vi đầu vào (°) | ±3 | ±14,5 | ±30 | ±45 | ±60 | ±90 |
| Đầu ra toàn dải (mA ±1%) 1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| Không tuyến tính (%FRO tối đa) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (mA/g, danh nghĩa) | 152,9 | 32 | 16 | 11.3 | 9.2 | số 8 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (Phạm vi vôn) | +11,7 đến +12,3 | +11,7 đến +12,3 | +11,7 đến +12,3 | +11,7 đến +12,3 | +11,7 đến +12,3 | +11,7 đến +12,3 |
| Độ nhạy nhiệt độ đầu ra 0° (mA/°C tối đa) | 0,01 | 0,003 | 0,002 | 0,0015 | 0,0015 | 0,0015 |
| Độ phân giải & Ngưỡng (µ tối đa) | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +12 đến +28 |
| Dòng điện đầu vào (mA, tối đa) | 55 |
| Nhiễu (Vrms, tối đa) | 0,006 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh:
- Có sẵn các tùy chọn thay thế cho Pigtail và đầu nối
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu.

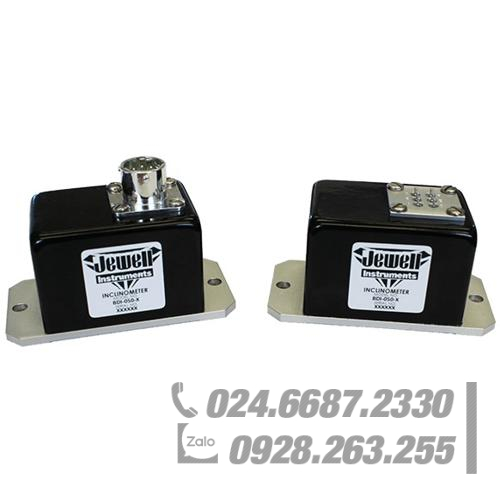

Nhà phân phối, Đại lý bán sản phẩm Cảm biến độ nghiêng JEWELL-INSTRUMENTS 750-050 ở đâu?
