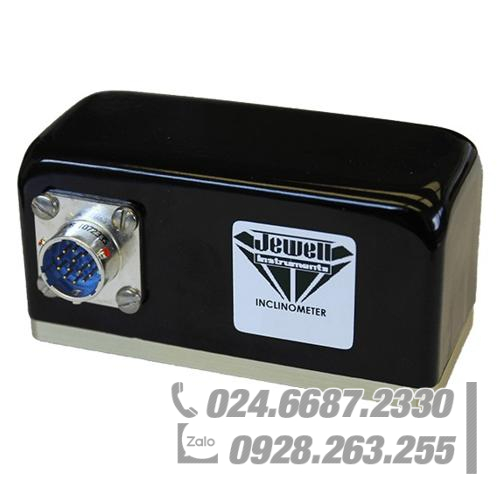

Cảm biến độ nghiêng JEWELL-INSTRUMENTS D750-100

Cảm biến độ nghiêng JEWELL-INSTRUMENTS D750-100

Dòng Cảm biến độ nghiêng D750-100/200 là phiên bản kỹ thuật số của dòng cảm biến Cảm biến độ nghiêng Black Diamond dùng để đo địa kỹ thuật. Nó bao gồm tín hiệu đầu ra kỹ thuật số RS-485 hoặc RS-422 tiêu chuẩn công nghiệp và 0,001°.

Mã: 2515-10049 Danh mục: , , Từ khóa: , , , , , , ,
Cân nặng 8,1 ounce
Kích thước 3,235 × 2,03 × 2,1 inch
Đặc trưng

• Đầu ra kỹ thuật số

• Độ phân giải 0,001°

• Sốc cơ học 1500g 1msec 1/2 sin

• Tiêu chuẩn công nghiệp EIA RS-485

• Sử dụng trong môi trường có độ rung và sốc cao

• Độ chính xác và hiệu suất cao

• Tiếng ồn thấp
Các ứng dụng

• Điều khiển Radar/Ăng ten

• Giám sát kết cấu

• Giám sát địa chấn

• Cân bằng nền tảng

• Kiểm tra & Nghiên cứu trong phòng thí nghiệm

Hiệu suất

Phạm vi đầu vào (°) ±1 ±3 ±14,5 ±30 ±60
Không tuyến tính (%FRO tối đa) 2 0,02 0,015 0,02 0,02 0,03
Dung sai hệ số tỷ lệ (%, tối đa) 0,05 0,05 0,05 0,05 0,05
Hệ số tỷ lệ Độ nhạy nhiệt độ (% đọc/°C tối đa) 0,01 0,01 0,01 0,01 0,01
Băng thông (-3dB, Hz, danh nghĩa) 3 3.0 6.0 30.0 30.0 30.0
Độ lệch trục ngang (° tối đa) 0,15 0,15 0,5 0,5 0,5
Đầu ra ở độ nghiêng 0° (tối đa) 0,01 0,01 0,05 0,05 0,05
Độ nhạy nhiệt độ đầu ra 0° (tối đa °/°C) 0,001 0,001 0,005 0,005 0,005
Độ trễ (° tối đa) 0,001 0,001 0,001 0,001 0,001
Độ phân giải & Ngưỡng (° tối đa) 0,001 0,001 0,001 0,001 0,001
Khả năng lặp lại khi bật nguồn (° tối đa) 0,001 0,001 0,001 0,001 0,001
Độ lặp lại (° tối đa) 0,001 0,001 0,002 0,002 0,003

Đầu ra kỹ thuật số

Giao diện EIA-RS485
Giao thức Độc quyền (tùy chỉnh)
Biểu diễn đầu ra Độ
Tốc độ truyền 4 19200, 38400, 57600, 115200, 230400

Điện

Số lượng trục 1 hoặc 2
Điện áp cung cấp (VDC) +10 đến +30
Dòng điện đầu vào (mA, tối đa) Truyền: DXI-100 32 mA & DXI-200 50 mA
Không truyền: DXI-100 22 mA & DXI-200 40 mA

Môi trường

Nhiệt độ hoạt động -40°C đến +85°C
Phạm vi nhiệt độ lưu trữ -40°C đến +85°C
Lớp bảo vệ theo IEC 529 IP67
Xếp hạng vỏ bọc NEMA 6
Chịu sốc 1500g, 1 msec, ½ sin
Khả năng chống rung (grms, 20Hz đến 2KHz) 20

Vỏ bọc

Vật liệu Nhôm anot hóa và alodine
Chống thấm MILD-STD-202 Phương pháp 112
loại trình kết nối MS27476Y10D35P
Đầu nối ghép nối được đề xuất MS27473T10B35S

Ghi chú:

1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào đầy đủ âm đến góc đầu vào đầy đủ dương”

2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến đường thẳng phù hợp nhất, không phụ thuộc vào sự sai lệch.

3: Ở điều kiện mặc định không bật tính năng tính trung bình.

4: Tốc độ Baud mặc định là 38400
