| Cân nặng | 8,11 oz |
|---|---|
| Kích thước | 1,38 × 3,10 × 1,82 inch |
| Đặc trưng |
• Độ phân giải µrad • Có sẵn bù nhiệt độ • Chi phí thấp hơn so với Force truyền thống • Có sẵn đầu ra ±5V DC, 0-5V DC và 4-20mA • Có nhiều tùy chọn nguồn điện đầu vào khác nhau • Tuân thủ RoHS |
| Các ứng dụng |
• Địa kỹ thuật có độ chính xác cao • Dầu khí, Giám sát độ nghiêng ống đứng • Thiết bị MOW đường sắt • Giàn định hình mặt đường • Căn chỉnh bánh xe ô tô • Kỹ thuật Robot |
LCF-300-D: Đầu ra ±5V
| Phạm vi đầu vào (°) | ±1.0 | ±3.0 | ±14,5 | ±30,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (VDC, FRO ±5%) 1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,02 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 285,5 | 95,5 | 20.0 | 10.0 | 5.8 | 5.0 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 300 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2 | 15 | 20 | 30 | 30 |
| Độ lệch trục ngang (° tối đa) | ±0,25 | ±0,25 | ±0,50 | ±0,50 | ±0,50 | ±0,50 |
| Đầu ra 0° (Phạm vi vôn) | ±0,10 | ±0,04 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,015 | 0,005 | 0,001 | 0,0005 | 0,0004 | 0,0003 |
| Độ phân giải & Ngưỡng (µ) 3 | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | ±12 đến ±18 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | ±15 |
| Trở kháng đầu ra (Ohm, danh nghĩa) | 10 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 1500g, 0,5 msec, ½ sin |
| Chống thấm | IP65 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
LCF-300-L: Đầu ra 4-20mA
| Phạm vi đầu vào (°) | ±1.0 | ±3.0 | ±14,5 | ±30,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (mA ±1%) 1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,03 | 0,03 | 0,03 | 0,03 | 0,05 |
| Hệ số tỷ lệ (mA/g, danh nghĩa) | 458,4 | 152,9 | 32.0 | 16.0 | 9.2 | 8.0 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 300 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2 | 15 | 20 | 30 | 30 |
| Độ lệch trục ngang (° tối đa) | ±0,25 | ±0,25 | ±0,50 | ±0,50 | ±0,50 | ±0,50 |
| Đầu ra 0° (mA) | 12 ±0,6 | 12 ±0,6 | 12 ±0,3 | 12 ±0,3 | 12 ±0,3 | 12 ±0,3 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,024 | 0,01 | 0,002 | 0,001 | 0,001 | 0,0008 |
| Độ phân giải & Ngưỡng (µ) 3 | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | 20 đến 30 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
LCF-300-S: Đầu ra 0-5V
| Phạm vi đầu vào (°) | ±1.0 | ±3.0 | ±14,5 | ±30,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (VDC ±0,5%) 1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,04 | 0,02 | 0,02 | 0,02 | 0,02 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 143,2 | 47,8 | 10.0 | 5.0 | 2.9 | 2,5 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 350 | 150 | 100 | 60 | 60 | 60 |
| Băng thông (-3dB, Hz, danh nghĩa) | 0,5 | 2 | 15 | 20 | 30 | 30 |
| Độ lệch trục ngang (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 1.0 | 1.0 |
| Đầu ra 0° (mA) | 2,48 đến 2,52 | 2,48 đến 2,52 | 2,48 đến 2,52 | 2,48 đến 2,52 | 2,48 đến 2,52 | 2,48 đến 2,52 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,0015 | 0,005 | 0,001 | 0,0005 | 0,0004 | 0,0003 |
| Độ phân giải & Ngưỡng (µ) 3 | 1 | 1 | 1 | 1 | 1 | 1 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | +9 đến +18 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ohm, danh nghĩa) | 1 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 1500g, .05 msec, ½ sin |
| Chống thấm | IP65 |
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu

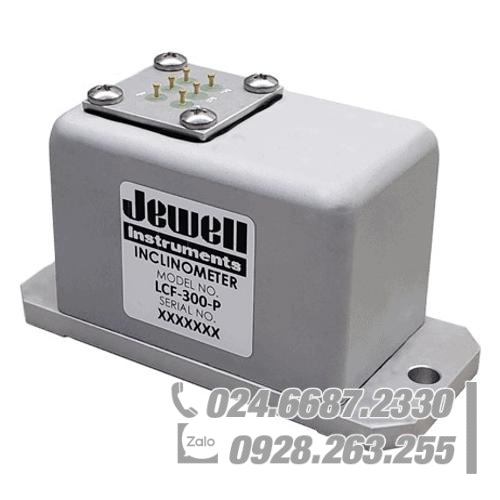

Nhà phân phối, Đại lý bán sản phẩm Cảm biến độ nghiêng tương tự một trục JEWELL-INSTRUMENTS LCF-300 ở đâu?
