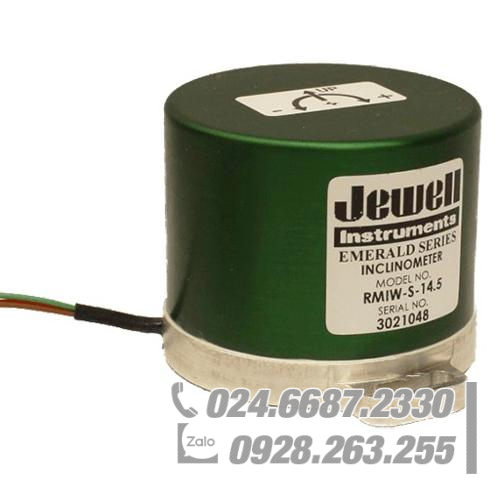

Cảm biến độ nghiêng tương tự một trục JEWELL-INSTRUMENTS RMIW

Cảm biến độ nghiêng tương tự một trục JEWELL-INSTRUMENTS RMIW

Jewell RMIW Series, tuân thủ RoHS, hệ thống treo uốn, Cảm biến độ nghiêng servo là một thiết bị cảm biến độ dốc bên trong chính xác. RMIW có ba phiên bản khác nhau (D, L hoặc S), với các tùy chọn lắp đặt do khách hàng chỉ định và các thông số kỹ thuật đầu vào và đầu ra khác nhau để đáp ứng nhu cầu của bạn.

Mã: 2515-10011 Danh mục: , Từ khóa: , , , , , ,
Cân nặng 4,2 oz
Kích thước 2,27 × 2,60 × 1,72 inch
Đặc trưng

• Lắp đặt theo chiều ngang hoặc chiều dọc

• Cực kỳ chắc chắn

• Chi phí thấp hơn so với Force truyền thống

• Máy đo độ nghiêng cân bằng

• Độ chính xác cao

• Độ chính xác cao hơn công nghệ MEMS

• Chịu được lực sốc lên đến 500g

• Có sẵn đầu ra ±5V DC, 0-5V DC và 4-20mA

• Có sẵn đầu vào nguồn điện một chiều và hai chiều

• Tuân thủ RoHS
Các ứng dụng

• Căn chỉnh bánh xe

• Thiết bị xây dựng

• Vị trí Ăng-ten

• Kỹ thuật Robot

• Quản lý đường sắt chéo

• Hệ thống an toàn nghiêng

• Thiết bị công nghiệp và gia công

RMIW-D: Đầu ra ±5V

Phạm vi đầu vào (°) ±3.0 ±14,5 ±30,0 ±45,0 ±60,0 ±90,0
Đầu ra toàn dải (VDC, FRO ±5%) 1 ±5 ±5 ±5 ±5 ±5 ±5
Không tuyến tính (%FRO max) 2 0,05 0,02 0,02 0,02 0,04 0,05
Hệ số tỷ lệ (Vôn/g, danh nghĩa) 95,5 20.0 10.0 7.1 5.8 5.0
Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) 100 100 100 100 100 100
Băng thông (-3dB, Hz, danh nghĩa) 5.0 5.0 5.0 5.0 5.0 5.0
Độ lệch trục đầu ra (° tối đa) 0,25 0,50 0,50 0,50 0,50 0,50
Độ lệch trục lắc (° tối đa) 0,25 0,50 0,50 0,50 0,50 0,50
Đầu ra 0° (Phạm vi vôn) ±0,05 ±0,05 ±0,05 ±0,05 ±0,05 ±0,05
Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) 0,0070 0,0017 0,0010 0,0008 0,0007 0,0007
Độ phân giải & Ngưỡng (µ) 3 3,5 3,5 3,5 3,5 3,5 3,5

Điện

Số lượng trục 1
Phạm vi điện áp đầu vào (VDC) ±12 đến ±18
Nhiễu (Vrms, tối đa) 0,002
Dòng điện đầu vào (mA, tối đa) 40
Trở kháng đầu ra (Ohm, danh nghĩa) 10

Môi trường & Vỏ bọc

Nhiệt độ hoạt động -55°C đến +85°C
Phạm vi nhiệt độ lưu trữ -60°C đến +90°C
Chịu sốc 500g, 1 msec, ½ sin
Chống thấm IP65

Khả năng tùy chỉnh

  • Có sẵn tùy chọn đầu vào một đầu +15 đến +30V
  • Có sẵn các tùy chọn thay thế Pigtail & Connector
  • Có sẵn phạm vi và băng thông tùy chỉnh

Ghi chú:

1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.

2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.

3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu

RMIW-L: Đầu ra 4-20mA

Phạm vi đầu vào (°) ±3.0 ±14,5 ±30,0 ±45,0 ±60,0 ±90,0
Đầu ra toàn dải (mA ±1%) 1 4-20 4-20 4-20 4-20 4-20 4-20
Không tuyến tính (%FRO max) 2 0,05 0,02 0,02 0,02 0,04 0,05
Hệ số tỷ lệ (mA/g, danh nghĩa) 152,9 32.0 16.0 11.3 9.2 8.0
Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) 100 100 100 100 100 100
Băng thông (-3dB, Hz, danh nghĩa) 5.0 5.0 5.0 5.0 5.0 5.0
Độ lệch trục đầu ra (° tối đa) 0,25 0,50 0,50 0,50 0,50 0,50
Độ lệch trục lắc (° tối đa) 0,50 0,75 0,75 0,75 0,75 0,75
Đầu ra 0° (mA) 11,7 đến 12,3 11,7 đến 12,3 11,7 đến 12,3 11,7 đến 12,3 11,7 đến 12,3 11,7 đến 12,3
Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) 0,01 0,003 0,002 0,0015 0,0015 0,0015
Độ phân giải & Ngưỡng (µ) 3 3,5 3,5 3,5 3,5 3,5 3,5

Điện

Số lượng trục 1
Phạm vi điện áp đầu vào (VDC) ±12 đến ±18
Nhiễu (Vrms, tối đa) 0,006
Dòng điện đầu vào (mA, tối đa) 55
Trở kháng đầu ra (Ohm, danh nghĩa) 10

Môi trường & Vỏ bọc

Nhiệt độ hoạt động -55°C đến +85°C
Phạm vi nhiệt độ lưu trữ -60°C đến +90°C
Chịu sốc 500g, 1 msec, ½ sin
Chống thấm IP65

Khả năng tùy chỉnh

  • Có sẵn các tùy chọn thay thế Pigtail & Connector
  • Có sẵn phạm vi và băng thông tùy chỉnh

Ghi chú:

1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.

2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.

3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu

RMIW-S: Đầu ra 0-5V

Phạm vi đầu vào (°) ±3.0 ±14,5 ±30,0 ±45,0 ±60,0 ±90,0
Đầu ra toàn dải (VDC ±0,5%) 1 0-5 0-5 0-5 0-5 0-5 0-5
Không tuyến tính (%FRO max) 2 0,05 0,02 0,02 0,02 0,04 0,05
Hệ số tỷ lệ (Vôn/g, danh nghĩa) 47,8 10.0 5.0 3,5 2.9 2,5
Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) 100 100 100 100 100 100
Băng thông (-3dB, Hz, danh nghĩa) 5.0 5.0 5.0 5.0 5.0 5.0
Độ lệch trục đầu ra (° tối đa) 0,25 0,50 0,50 0,50 0,50 0,50
Độ lệch trục lắc (° tối đa) 0,25 0,50 0,50 0,50 0,50 0,50
Đầu ra 0° (mA) +2,45 đến +2,55 +2,45 đến +2,55 +2,45 đến +2,55 +2,45 đến +2,55 +2,45 đến +2,55 +2,45 đến +2,55
Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) 0,0036 0,0010 0,0007 0,0005 0,0005 0,0005
Độ phân giải & Ngưỡng (µ) 3 3,5 3,5 3,5 3,5 3,5 3,5

Điện

Số lượng trục 1
Phạm vi điện áp đầu vào (VDC) ±15 đến ±30
Nhiễu (Vrms, tối đa) 0,002
Dòng điện đầu vào (mA, tối đa) 40
Trở kháng đầu ra (Ohm, danh nghĩa) 10

Môi trường & Vỏ bọc

Nhiệt độ hoạt động -55°C đến +85°C
Phạm vi nhiệt độ lưu trữ -60°C đến +90°C
Chịu sốc 500g, 1 msec, ½ sin
Chống thấm IP65

Khả năng tùy chỉnh

  • Có sẵn tùy chọn đầu vào lưỡng cực ±15V
  • Có sẵn các tùy chọn thay thế Pigtail & Connector
  • Có sẵn phạm vi và băng thông tùy chỉnh

Ghi chú:

1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.

2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.

3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
