| Kích thước | 3,10 × 1,55 × 1,52 inch |
|---|---|
| Đặc trưng |
• Cực kỳ chắc chắn • Chi phí thấp hơn so với máy đo độ nghiêng cân bằng lực truyền thống • Độ phân giải cao • Độ chính xác cao hơn công nghệ MEMS • Có sẵn đầu ra ±5VDC, 0-5 VDC và 4-20mA • Có sẵn đầu vào nguồn điện một chiều và hai chiều • Tuân thủ RoHs |
| Các ứng dụng |
• Hàng không vũ trụ • Quân đội • Kỹ thuật Robot • Nghiên cứu học thuật • Giám sát địa kỹ thuật • Theo dõi và kiểm tra đường ray • Căn chỉnh bánh xe ô tô |
SMI-D: Đầu ra ±5V
| Phạm vi đầu vào (°) | ±3.0 | ±14,5 | ±30,0 | ±45,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (VDC, FRO ±5%) 1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 95,5 | 20.0 | 10.0 | 7.1 | 5.8 | 5.0 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (Phạm vi vôn) | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,0070 | 0,0017 | 0,0010 | 0,0008 | 0,0007 | 0,0007 |
| Độ phân giải & Ngưỡng (µ) 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | ±12 đến ±18 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ohm, danh nghĩa) | 40 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh
- Có sẵn tùy chọn đầu vào một đầu 15 đến 30V
- Có sẵn các tùy chọn thay thế Pigtail & Connector
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
SMI-L: Đầu ra 4-20mA
| Phạm vi đầu vào (°) | ±3.0 | ±14,5 | ±30,0 | ±45,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (mA ±1%) 1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (mA/g, danh nghĩa) | 152,9 | 32.0 | 16.0 | 11.3 | 9.2 | 8.0 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (mA) | 11,7 đến 12,3 | 11,7 đến 12,3 | 11,7 đến 12,3 | 11,7 đến 12,3 | 11,7 đến 12,3 | 11,7 đến 12,3 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,01 | 0,003 | 0,002 | 0,0015 | 0,0015 | 0,0015 |
| Độ phân giải & Ngưỡng (µ) 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | ±15 đến ±30 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ohm, danh nghĩa) | 10 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh
- Có sẵn các tùy chọn thay thế Pigtail & Connector
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu
SMI-S: Đầu ra 0-5V
| Phạm vi đầu vào (°) | ±3.0 | ±14,5 | ±30,0 | ±45,0 | ±60,0 | ±90,0 |
| Đầu ra toàn dải (VDC ±0,5%) 1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| Không tuyến tính (%FRO max) 2 | 0,05 | 0,02 | 0,02 | 0,02 | 0,04 | 0,05 |
| Hệ số tỷ lệ (Vôn/g, danh nghĩa) | 47,8 | 10.0 | 5.0 | 3,5 | 2.9 | 2,5 |
| Hệ số tỷ lệ Độ nhạy nhiệt độ (tối đa PPM/°C) | 100 | 100 | 100 | 100 | 100 | 100 |
| Băng thông (-3dB, Hz, danh nghĩa) | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| Độ lệch trục đầu ra (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Độ lệch trục lắc (° tối đa) | 0,25 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 |
| Đầu ra 0° (mA) | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 | +2,45 đến +2,55 |
| Độ nhạy nhiệt độ đầu ra 0° (Volt/°C tối đa) | 0,0036 | 0,0010 | 0,0007 | 0,0005 | 0,0005 | 0,0005 |
| Độ phân giải & Ngưỡng (µ) 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Điện
| Số lượng trục | 1 |
| Phạm vi điện áp đầu vào (VDC) | ±15 đến ±30 |
| Nhiễu (Vrms, tối đa) | 0,002 |
| Dòng điện đầu vào (mA, tối đa) | 40 |
| Trở kháng đầu ra (Ohm, danh nghĩa) | 10 |
Môi trường & Vỏ bọc
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Phạm vi nhiệt độ lưu trữ | -60°C đến +90°C |
| Chịu sốc | 500g, 1 msec, ½ sin |
| Chống thấm | IP65 |
Khả năng tùy chỉnh
- Có sẵn tùy chọn đầu vào lưỡng cực ±15V
- Có sẵn các tùy chọn thay thế Pigtail & Connector
- Có sẵn phạm vi và băng thông tùy chỉnh
Ghi chú:
1: Phạm vi đầy đủ được định nghĩa là “từ góc đầu vào âm đến góc đầu vào dương”.
2: Tính phi tuyến tính được xác định là độ lệch của đầu ra được tham chiếu đến giá trị hàm sin lý thuyết, không phụ thuộc vào sự sai lệch.
3: Độ phân giải đầy đủ đạt được nhờ các kỹ thuật giảm nhiễu

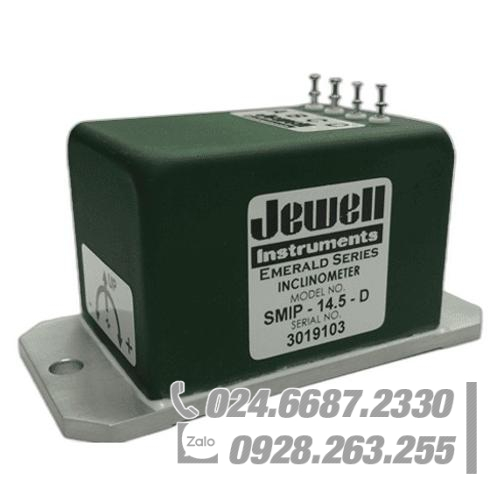

Nhà phân phối, Đại lý bán sản phẩm Cảm biến độ nghiêng tương tự một trục JEWELL-INSTRUMENTS SMI ở đâu?
