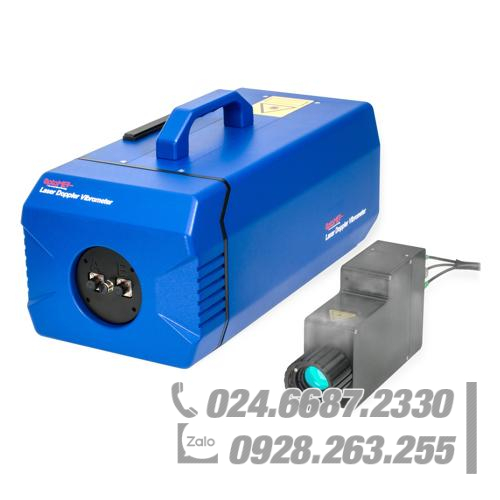

Máy đo rung động Laser SWIR Kết Nối Bằng Sợi Quang Kỹ Thuật Số dòng Sợi OPTOMET

Đầu sợi có sẵn

Một số đầu sợi quang có sẵn được tối ưu hóa cho Fiber-Series. Chọn hệ thống quang học phù hợp dựa trên khoảng cách làm việc, độ phản xạ của bề mặt cần đo, kích thước của điểm lấy nét hoặc môi trường đo.

Bảng dưới đây cung cấp tổng quan về các tùy chọn cấu hình. Chúng tôi cũng sẵn lòng hỗ trợ bạn trong việc lựa chọn đầu sợi quang tốt nhất cho nhiệm vụ đo của bạn.

Đầu sợi thu nhỏ có camera

Kích thước (D x L): 11 x 52 mm

Cố định khoảng cách làm việc: có sẵn 4, 7 hoặc 14 mm

Bộ ống kính tùy chọn: Bao gồm ba ống kính có thể hoán đổi thủ công cho cả ba khoảng cách làm việc

Đầu sợi nhỏ gọn

Kích thước (L x B x H): 89 x 43,9 x 95 mm

Khoảng cách làm việc cố định có thể lựa chọn: 25, 37, 64, 89, 139 hoặc 189 mm

Kích thước điểm lấy nét (điển hình):

     – 25 µm ở 25 mm

     – 29 µm ở 37 mm

     – 43 µm ở 64 mm

     – 61 µm ở 89 mm

     – 90 µm ở 139 mm

     – 118 µm ở 189 mm

Đầu sợi lấy nét thủ công

Kích thước (L x B x H): 157 x 43,9 x 95 mm

Tập trung tay

Phiên bản tầm ngắn:

     -Khoảng cách làm việc: 15mm…5m

     -Min. kích thước điểm lấy nét (chuẩn): 27 µm ở 15 mm

Phiên bản tầm trung:

     -Khoảng cách làm việc: 270mm…10m

     -Min. kích thước điểm lấy nét (chuẩn): 67 µm ở 270 mm

Đầu sợi quang tầm trung tự động lấy nét

Kích thước (L x B x H): 175,5 x 43,9 x 95 mm

Tự động lấy nét, lấy nét từ xa, lấy nét bằng tay

Khoảng cách làm việc: 135 mm … 10 m

Tối thiểu. kích thước điểm lấy nét (chuẩn): 42 µm ở 135 mm

Đầu sợi quang tầm xa tự động lấy nét

Kích thước (L x B x H): 221 x 43,9 x 95 mm

Tự động lấy nét, lấy nét từ xa, lấy nét bằng tay

Khoảng cách làm việc: 450 mm … 100 m

Tối thiểu. kích thước điểm lấy nét (chuẩn): 72 µm ở 450 mm

Đầu sợi quang tầm trung Autofocus Pro

Kích thước (L x B x H): 241 x 100,5 x 44 mm

Cáp quang có thể tháo rời

Tự động lấy nét, lấy nét từ xa, lấy nét bằng tay

Khoảng cách làm việc: 135 mm … 10 m

Tối thiểu. kích thước điểm lấy nét (chuẩn): 42 µm ở 135 mm

Kích thước điểm nhỏ hơn của laser thí điểm

Tương thích với Micro-Manipulator

Đầu sợi quang tầm xa Autofocus Pro

Kích thước (L x B x H): 286,5 x 100,5 x 44 mm

Cáp quang có thể tháo rời

Tự động lấy nét, lấy nét từ xa, lấy nét bằng tay

Khoảng cách làm việc: 450 mm … 100 m

Tối thiểu. kích thước điểm lấy nét (chuẩn): 72 µm ở 450 mm

Kích thước điểm nhỏ hơn của laser thí điểm

Đặc điểm – Máy đo độ rung Laser Series Fiber

Đầu cảm biến nhỏ gọn, linh hoạt và chắc chắn

Mức tín hiệu tuyệt vời

Chiều dài cáp linh hoạt 2, 5, 20… Mét

Ethernet-Digital-Output (1 GBit) và có tính năng điều khiển từ xa

Phạm vi Dynamik 32 bit để đo chuyển vị

Băng thông tần số: DC đến 25 MHz (Thời gian thực kỹ thuật số)

Vận tốc rung lên tới ±30 m/s

Độ phân giải dịch chuyển xuống tới 50 Femtometer

Tính năng ghép kênh

Loại	Đặc tính
Nguồn laser	SWIR-Laser
Bước sóng laser	Laser đo: 1550 nm
	Laser nhắm mục tiêu: 510-530 nm
Lớp laze	Laser đo: công suất đầu ra: <10 mW, loại 1
	Laser nhắm mục tiêu: công suất đầu ra: <1 mW, loại 2
Số lượng đo	Vận tốc, độ dời, gia tốc
Băng thông tần số	DC đến 25 MHz
Tối đa. vận tốc dao động	25 m/giây
Tín hiệu đầu ra (kỹ thuật số)	GBit-Ethernet (RJ45) / WiFi
Tín hiệu đầu ra (analog)	3 x ổ cắm BNC tiêu chuẩn
Xử lý tín hiệu	Kỹ thuật số (Optomet UltraDSP)
Đầu ra giao diện người dùng	Màn hình màu 3.5″ + biểu đồ LED 20 đoạn
Đầu vào giao diện người dùng	Màn hình cảm ứng, núm xoay, nút bấm, công tắc phím (nguồn)
Kích thước	Dài x rộng x cao (không bao gồm tay cầm và ống kính): 380 x 180 x 148 mm
Cân nặng	8 kg
Gắn	Ren vít chân máy tiêu chuẩn
Nguồn cấp	110 -240V AC (50-60Hz) hoặc 12V DC
Sự tiêu thụ năng lượng	27 watt
Nhiệt độ hoạt động	0°C đến 40°C
