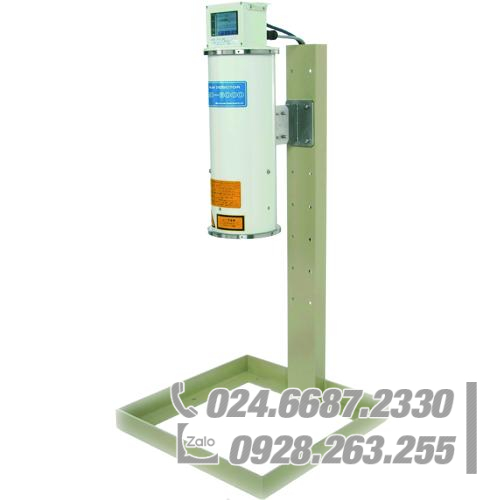

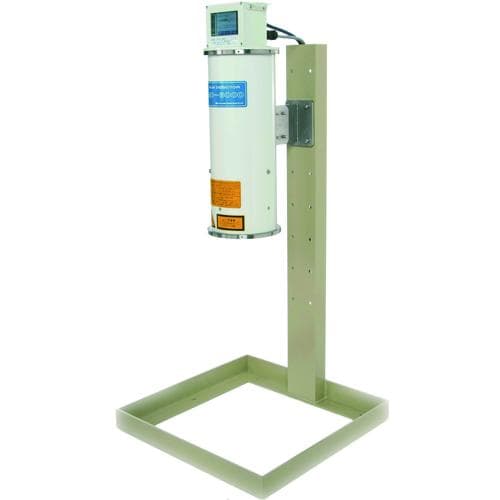

Cảm biến màng dầu loại laser Apolem™M TOKYO-KEIKI LMD-3000

1. Hiệu suất phát hiện ổn định (không có báo động sai)

Phương pháp thông thường phát chùm tia laser tới mặt nước và nhận ánh sáng phản xạ sử dụng đèn chiếu làm nguồn sáng. Trong phương pháp này, gợn sóng và sóng có thể làm cho chùm tia laser phát ra phản xạ không đều, làm mất khả năng thu được ánh sáng phản xạ. Vì vậy, phương pháp này không thực tế trong trường hợp mực nước dao động mạnh hoặc nơi hình thành gợn sóng và sóng do dòng chảy lớn. (Hình 1)

Ngược lại, phương pháp phát xạ laser LMD-3000 phát ra một chùm tia laser một cách tuyến tính và xoay nó 360 độ quanh một đầu của đường dây. Trên mặt nước thực tế, toàn bộ vùng hình tròn có đường kính từ 150 đến 500 mm được quét liên tục: vùng có đường kính 150 mm trong trường hợp cách mặt nước 1 m, vùng có đường kính 500 mm trong trường hợp cách mặt nước 3 m. Phương pháp này cho phép một số điểm trong khu vực hình tròn nhất thiết phải phản xạ chùm tia được áp dụng trở lại bộ thu ánh sáng MLD-3000 ngay cả khi có dòng nước hoặc gợn sóng, thực hiện phát hiện ánh sáng ổn định (Hình 2).

Tính năng này cho phép phát hiện ánh sáng phản xạ mà không cần điều chỉnh ở những vị trí có mực nước dao động miễn là khoảng cách giữa máy dò và mặt nước nằm trong khoảng từ 30 cm đến 4 m. LMD-3000 có thể hỗ trợ dao động mực nước lên tới 6 m trên mặt nước tĩnh. Nó sử dụng sự kết hợp của bộ lọc quang học, bộ lọc điện tử và phần mềm để ngăn chặn sự cố xảy ra do ánh sáng nhiễu loạn như ánh sáng mặt trời hoặc ánh sáng huỳnh quang. Có thể tránh được cảnh báo sai do vật liệu nổi có độ phản xạ cao như lá nhôm và màng nhựa bằng cách tăng thời gian phát hiện liên tục*.

* Thời gian phát hiện liên tục là gì?

Thời gian phát hiện liên tục là thời gian trong đó điều kiện của mức phát hiện tạo ra báo động vẫn tiếp tục được thêm vào tiêu chí phát hiện. Thời gian được đặt theo trạng thái của tốc độ dòng chảy và màng dầu tại vị trí phát hiện. Nó có thể được đặt trong khoảng từ 1 đến 999 giây. Ví dụ: nếu thời gian được đặt thành 10 giây, người ta đánh giá rằng không có dầu khi dòng dầu dưới máy dò bị gián đoạn trong vòng 10 giây. Ngược lại, khi dầu chảy liên tục trong 10 giây. hoặc lâu hơn thì đánh giá là có dầu. Bằng cách này, việc đặt khu vực (thời gian) cho máy dò dầu có thể tránh được việc phát hiện nhạy cảm đối với một lượng nhỏ dầu.

2. Cài đặt thay đổi độ rộng màng dầu để tạo cảnh báo (chức năng phát hiện khu vực)

Việc có tạo ra cảnh báo hay không có thể được xác định theo tỷ lệ (%) của màng dầu trên mặt nước được giám sát (mặt nước tĩnh lặng từ 2 m trở xuống). Cảnh báo rò rỉ dầu được ngăn chặn khỏi việc tạo ra bởi các yếu tố khác ngoài tai nạn rò rỉ dầu (chẳng hạn như như màng dầu bám trên mặt nước, vi khuẩn sắt, côn trùng hoặc cá).

3. Cài đặt dễ dàng

Máy dò màng dầu loại laser thông thường phải có trục quang đặt thẳng đứng với mặt nước, đòi hỏi phải căn chỉnh chính xác trục quang trong quá trình lắp đặt. Ngược lại, LMD-3000 được cấu trúc để có các bộ phận quang học được đặt trong một cụm treo tự do trong vỏ, sao cho trục quang của chùm tia laze liên tục theo hướng thẳng đứng ngay cả khi vỏ hơi nghiêng, không cần căn chỉnh trục quang trong quá trình cài đặt.

4. Bảo trì dễ dàng

Do hệ thống không tiếp xúc nên việc bảo trì hàng ngày chỉ là lau sạch các mảnh vụn khỏi cửa sổ kính ở dưới cùng của máy dò. Ngoài ra, thiết kế liên quan đến laser được cải tiến mạnh mẽ giúp kéo dài chu kỳ bảo trì lên 4 năm (gấp đôi so với thông thường). Vui lòng liên hệ với chúng tôi để biết các vật tư tiêu hao liên quan đến laser.

5. Màn hình dễ xem

Màn hình màu LCD lớn 3,5 inch (có bảng cảm ứng) đã được sử dụng để cải thiện đáng kể khả năng hiển thị và khả năng hoạt động.

Màn hình đồ họa màu cho phép xác định trạng thái được giám sát trong nháy mắt
