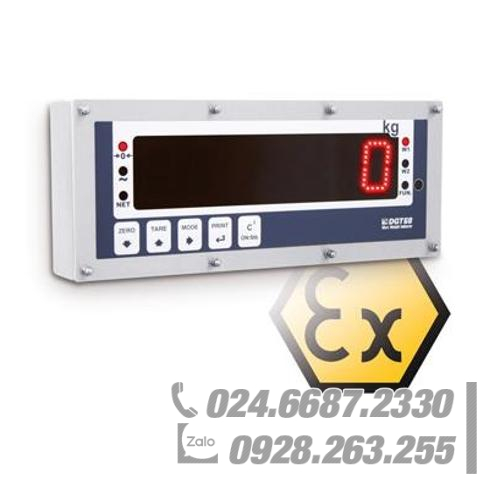

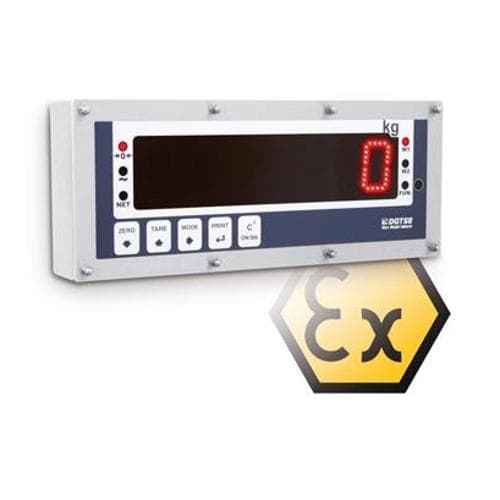

Bộ hiển thị lực cho ATEX ZONE 2 và 22, Profibus DINI-ARGEO DGT60PB3GD

Bộ hiển thị trọng lượng/bộ lặp đặc biệt thích hợp để sử dụng trong môi trường nguy hiểm, nơi cần xem trọng lượng từ xa ở mọi góc độ.

Có thể sử dụng trong các khu vực:

ATEX II 3G Ex nR IIC T6 Gc X

ATEX II 3D Ex tc IIIC T130°C Dc IP68 X.

Được trang bị màn hình ma trận LED 60mm rất sáng và vỏ thép không gỉ IP68.

CE-M có thể phê duyệt (OIML R-76 / EN 45501).

Bàn phím 5 phím chức năng chống thấm nước.

Màn hình lớn 6 chữ số, cao 60 mm, với đèn LED SMD rất hiệu quả (phần mềm điều chỉnh cường độ sáng), hoàn chỉnh gồm 6 đèn LED để bộ hiển thị các chức năng hoạt động, có thể nhìn thấy từ khoảng cách trên 25 m, với góc nhìn lên tới 120° và có nguồn điện lên đến 750mcd.

Vỏ thép không gỉ IP68 hoàn chỉnh với khung cố định tường.

Các thông số hiệu chuẩn, cài đặt, có thể cấu hình từ bàn phím hoặc từ PC bằng DINI TOOLS.

Tối đa. 10.000e hoặc đa dải 2 x 3000e @ 0,3 µV/d trong phiên bản được CE-M phê duyệt để sử dụng hợp pháp trong thương mại.

Tối đa. Có thể xem được 800.000d với độ phân giải bên trong lên tới 3.000.000 điểm.

Lên đến 8 điểm tuyến tính hóa tín hiệu với DINITOOLS.

Chuyển đổi 4 kênh sigma-delta 24 bit A/D, tối đa 200 chuyển đổi/giây. với sự lựa chọn tự động.

Có thể kết nối với tối đa 16 Cảm biến lực Load Cell tương tự có điện trở đầu vào 350 Ohm.

Quản lý hệ thống cân có tối đa 4 cell với cân bằng kỹ thuật số hoặc quản lý tối đa 4 hệ thống cân độc lập.

Nguồn điện từ 110-240 Vac.

Có sẵn dưới dạng thang âm hoặc phiên bản lặp lại.

Chứng chỉ chính

Phê duyệt loại EC (EN45501)

OIML R76

OIML R61 – GIỮA

Phần I/O

Cổng hai chiều RS232/C có thể cấu hình để kết nối với máy in, PC hoặc các thiết bị bên ngoài khác.

Cổng hai chiều RS485 có thể cấu hình để kết nối với PC, PLC hoặc các thiết bị bên ngoài khác.

Cổng hai chiều PROFIBUS (model DGT60PB3GD).

2 đầu ra MOSFET 150 mA 48 Vac / 150 mA 60 Vdc (NO), với các chức năng có thể cấu hình.

2 bộ cách ly quang điện: 12 24 Vdc, 5 mA min – 20 mA max, với các chức năng có thể cấu hình.

Đầu ra analog 16-bit (kiểu DGT60AN3GD) 4-20mA / 0-5Vdc / 0-10Vdc tùy chọn; điện áp áp dụng tối đa: 350 Ohm; Điện trở áp dụng tối thiểu: 10 kohm.

LƯU Ý:

Tất cả các dây cáp phải được lắp đặt và bảo vệ theo tiêu chuẩn dành cho thiết bị điện.

Chức năng lặp lại DGT60R

Phiên bản có chương trình cụ thể để sử dụng đầu cân làm bộ lặp trọng lượng đa năng hoặc bộ lặp nhiều thang đo (MASTER) kết hợp với DFW/DGT/MCW.

Các chế độ hoạt động:

– Bộ lặp nhiều cân (MASTER):

Chức năng cho phép lặp lại tối đa 32 cân độc lập, với khả năng quản lý các chức năng của chúng hoặc hiển thị và in tổng trọng lượng của tất cả các cân.

– Bộ lặp trọng lượng UNIVERSAL:

Chức năng cho phép lặp lại trọng lượng của bất kỳ cân nào, thông qua cấu hình của chuỗi đầu vào.

Các lựa chọn chỉ có tại thời điểm đặt hàng:

Giao diện Ethernet.

Đồng hồ thời gian thực.

Bộ nhớ ngoại phạm.

CHỨC NĂNG:

Thông qua bàn phím:

Zeroing; Bì bì, in và/hoặc truyền dữ liệu bán tự động và có thể cài đặt trước; Đã sẵn sàng.

Có thể lựa chọn:

Độ phân giải cao có trọng lượng x 10; Chuyển đổi tịnh/tổng ​​hoặc lb/kg; Cân tổng cộng; Công thức; Việc truyền tải trọng lượng tới PC/PLC đã được phê duyệt (với tùy chọn ALMEM bộ nhớ Alibi); Đếm; Cân xe tải vào/ra; Giữ e Đỉnh.

Đầu vào bên ngoài:

Mô phỏng lực nhấn phím; Khóa bàn phím.

Đầu ra Mosfet:

Kiểm soát điểm đặt trên trọng lượng, dương (khi tải) hoặc âm (khi không tải) hoặc trên các chi tiết (chế độ đếm), với các ngưỡng bật/tắt có thể lập trình, như kiểm tra trực tiếp hoặc khi ổn định trọng lượng.

Cổng nối tiếp:

Trên tất cả các kiểu máy: Đọc trọng lượng tịnh, tổng và trọng lượng bì; Thanh toán bù trừ; Bì bì bán tự động và có thể định trước; Công tắc quy mô; Thiết lập ngưỡng kích hoạt đầu ra; Đọc/Ghi bộ nhớ Alibi.

Model DGT60BC3GD và DGT60AN3GD:  Đọc microvolt hoặc bộ chuyển đổi ADC cho tất cả các kênh; Hiển thị tin nhắn; In ấn; Cài đặt APW ở chế độ đếm;  Mô phỏng lực nhấn phím; Giao thức nối tiếp MODBUS.

Thông qua đầu ra tương tự 16 bit (DGT60AN3GD):

Đầu ra tương tự tỷ lệ với trọng lượng tịnh hoặc tổng, dương (khi tải) hoặc âm (khi không tải).

ATEX: KHU 2

KHU 22

Tùy chọn kết nối: Profibus (tiêu chuẩn hoặc tùy chọn)

Lớp IP: IP68

Vật liệu: thép không gỉ

Hiệu suất: Nguồn điện
