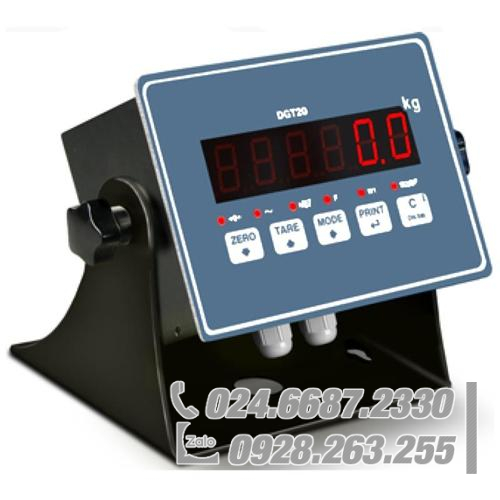

Bộ hiển thị lực DGT20 để treo tường. 2 báo động. 4-20 mA/0-10V. MODBUS TCP/IP DINI-ARGEO DGT20MODTCP

Bộ truyền trọng lượng đa năng lý tưởng để sản xuất cân bàn hoặc cân sàn, cân định lượng, hệ thống chiết rót, v.v. Nhiều giao diện có sẵn giúp bạn dễ dàng tích hợp cân với bất kỳ hệ thống tự động hóa nào.

Bàn phím chống nước 5 phím dễ sử dụng.

Màn hình LED màu đỏ hiệu quả cao với 6 chữ số 20 mm và 6 đèn LED để hiển thị các chức năng hoạt động.

Vỏ bảo vệ bằng thép không gỉ.

Mặt trước bằng nhôm, có miếng đệm bảo vệ.

Kích thước 170x115x68mm, được trang bị giá đỡ (168x150mm) để gắn trên bàn hoặc tường.

Các thông số hiệu chuẩn, cài đặt, có thể cấu hình từ bàn phím hoặc từ PC bằng DINI TOOLS.

Lên đến 10.000e hoặc đa dải 2 x 3000e @ 0,3 µV/e trong phiên bản được CE-M phê duyệt để sử dụng hợp pháp trong thương mại.

Lên tới 1.000.000 vạch chia có thể hiển thị với độ phân giải bên trong lên tới 3.000.000 điểm.

Lên đến 8 điểm tuyến tính hóa tín hiệu với DINITOOLS (3 từ bàn phím).

Chuyển đổi sigma-delta 24-bit A/D, lên tới 400 chuyển đổi/giây. tự động lựa chọn.

Có thể kết nối với tối đa 8 Cảm biến lực Load Cell tương tự có điện trở đầu vào 350 Ohm.

Quản lý hệ thống cân 4 cell cân bằng kỹ thuật số hoặc quản lý 4 hệ thống cân độc lập.

Nguồn điện từ 12 Vdc đến 24 Vdc; Bao gồm bộ đổi nguồn 12Vdc.

Chứng chỉ chính

Chứng chỉ kiểm tra loại EU (45501:2015)

OIML R76

OIML R61 – GIỮA

OIML R51

Bộ phát/bộ hiển thị: Chức năng

Bàn phím thông minh

Zeroing; Bì bì, in và/hoặc truyền dữ liệu bán tự động và có thể cài đặt trước; Đã sẵn sàng.

Có thể lựa chọn:

Độ phân giải cao có trọng lượng x 10; Chuyển đổi tịnh/tổng ​​hoặc lb/kg; Cân tổng cộng; Công thức; Đếm; Cân xe tải vào/ra; Giữ e Đỉnh.

Đầu vào bên ngoài:

Mô phỏng lực nhấn phím; Khóa bàn phím.

Đầu ra Mosfet:

Kiểm soát điểm đặt trên trọng lượng, dương (khi tải) hoặc âm (khi dỡ tải) hoặc trên các chi tiết (chế độ đếm), với các ngưỡng bật/tắt có thể lập trình, như kiểm tra trực tiếp hoặc khi ổn định trọng lượng.

Cổng nối tiếp:

Trên tất cả các model: Đọc trọng lượng tịnh, trọng lượng gộp và trọng lượng bì; Thanh toán bù trừ; Bì bì bán tự động và có thể định trước; Công tắc quy mô; Thiết lập ngưỡng kích hoạt đầu ra.

Model DGT20 và DGT20AN: Đọc microvolt hoặc bộ chuyển đổi ADC cho tất cả các kênh; Hiển thị tin nhắn; In ấn; Cài đặt APW ở chế độ đếm; Mô phỏng lực nhấn phím; Giao thức nối tiếp MODBUS.

Đầu ra tương tự 16 bit thông qua (DGT20AN):

Đầu ra tương tự tỷ lệ thuận với trọng lượng tịnh hoặc tổng trọng lượng, dương (khi tải) hoặc âm (khi không tải).

Phần vào/ra

Cổng hai chiều RS232/C (đầu nối RJ11) có thể cấu hình để kết nối với các thiết bị bên ngoài.

Cổng hai chiều RS485 có thể cấu hình để kết nối mạng (Mod. DGT20/DGT20AN).

2 đầu ra photomosfet: 150 mA 48 Vac / 150 mA 60 Vdc (NO), với các chức năng có thể cấu hình.

2 đầu vào bộ ghép quang cách ly quang: 12  24 Vdc, 5 mA tối thiểu – tối đa 20 mA, với các chức năng có thể cấu hình.

Đầu ra analog 16-bit (kiểu DGT20AN) 4-20mA / 0-5Vdc / 0-10Vdc tùy chọn. Tải tối đa áp dụng trên dòng điện đầu ra: 300Ohm. Tải tối thiểu áp dụng trên điện áp đầu ra: 1kOhm.

Có sẵn phiên bản với Profibus, Profinet, EthernetIP, EtherCAT và Modbus TCP/IP fieldbus.

Tùy chọn chính/bộ lặp (mã MSTSLV)

Chương trình cụ thể để sử dụng đầu hiển thị làm bộ lặp trọng lượng đa năng hoặc bộ lặp nhiều thang đo (MASTER) kết hợp với DFW/DGT/MCW.

Các chế độ hoạt động:

Bộ lặp nhiều cân (MASTER)

– Chức năng cho phép lặp lại tối đa 32 cân độc lập, với khả năng quản lý các chức năng của chúng hoặc hiển thị và in tổng trọng lượng của tất cả các cân.

Bộ lặp trọng lượng phổ quát

– Chức năng cho phép lặp lại trọng lượng của bất kỳ cân nào, thông qua cấu hình của chuỗi đầu vào.

Tùy chọn kết nối: 4-20mA/0-10V (tiêu chuẩn hoặc tùy chọn)

Modbus (tiêu chuẩn hoặc tùy chọn)

Rơle cảnh báo

RS232 (tiêu chuẩn hoặc tùy chọn)

RS485 (tiêu chuẩn hoặc tùy chọn)

Chức năng: Đỉnh/Giữ
