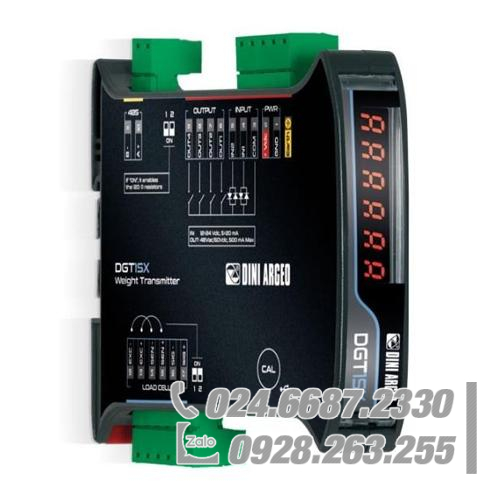

Bộ phát lắp đặt dọc trên thanh DIN, tốc độ cao, Cổng DeviceNet DINI-ARGEO DGT1SX-DEVNET

Bộ truyền trọng lượng đa chức năng hiệu suất cao, nhanh nhất trong dòng sản phẩm Dini Argeo.

Nó có thể quản lý tới 4800 kết quả đọc mỗi giây, để cân với độ chính xác tính bằng mili giây.

Để lắp trên ray DIN, nó cho phép đọc và chẩn đoán trực tiếp hệ thống cân được kết nối. Nhiều giao diện sẵn có giúp việc tích hợp cân vào bất kỳ hệ thống tự động hóa nào trở nên dễ dàng và an toàn hơn.

Tính năng mới so với DGT1S

Bộ xử lý tiên tiến mới, có thể xử lý tới 4800 kết quả đọc trọng lượng mỗi giây. Tốc độ cao cho phép lọc trọng lượng cực kỳ chính xác ngay cả khi cân được thực hiện tính bằng mili giây.

Bus trường tích hợp

Mạch cấp nguồn mới cho Cảm biến lực Load Cell (lên đến 16) giúp cân ổn định tốt hơn.

Mạch cấp nguồn có bảo vệ chống quá tải, đảo cực và đoản mạch, dành riêng cho môi trường công nghiệp.

Cổng giao tiếp micro-USB để cấu hình, chẩn đoán và sao lưu dữ liệu có sẵn trên tất cả các phiên bản.

Nó có thể được sử dụng cùng với công cụ Xspeed, chương trình PC được thiết kế để định cấu hình bộ lọc phù hợp nhất cho hệ thống của bạn.

Lên đến 120 cập nhật mỗi giây trên Fieldbus.

Giao thức Modbus RTU được tích hợp trên tất cả các phiên bản, tốc độ cập nhật lên tới 110 lần mỗi giây.

Đầu ra analog có sẵn trên các phiên bản Fieldbus (theo yêu cầu), để hiện đại hóa các nhà máy hiện có mà không sửa đổi chức năng chính của chúng.

Thêm 2 đầu ra nữa, tổng cộng có 4 đầu ra kỹ thuật số.

Cảnh báo thời gian thực về bất kỳ lỗi hoặc ngắt kết nối nào của Cảm biến lực Load Cell.

MÁY CHỦ WEB TÍCH HỢP (dành cho các mẫu PROFINET, ETHERNET/IP và MODBUS TCP/IP)

MÁY CHỦ WEB tích hợp cho phép chẩn đoán, hiệu chuẩn và cấu hình từ xa đầy đủ của bộ truyền trọng lượng từ mạng Ethernet.

ĐẶC TÍNH KỸ THUẬT

Số cân/kênh: 1

Hiệu chuẩn:

– Lý thuyết (mVV)

– Với trọng lượng mẫu

– Qua máy chủ Web

– Qua XSpeedTool

Tốc độ chuyển đổi: Lên tới 4800 Hz

Số lượng Cảm biến lực Load Cell tối đa: Lên tới 16×350Ω

Độ nhạy tối thiểu:

– Độ phân giải cao 0,01 µV/d

– Hợp pháp trong thương mại 0,3 µV/e

Số lượng bộ phận pháp lý thương mại:

Lên tới 10.000e hoặc đa trường 2×3.000e

Điện áp kích thích Cảm biến lực Load Cell: 5 V

Cổng giao tiếp:

– 1 cổng micro-USB (thiết bị)

– 1 cổng RS485 (Mod. DGT1SX/DGT1SX-AN)

Giao thức truyền thông: Modbus RTU, ASCII hoặc Fieldbus

Tốc độ truyền thông:

– Trên cổng nối tiếp lên tới 1600 Hz

– Trên Fieldbus lên đến 120 Hz

– Qua Modbus RTU lên đến 110 Hz

Chương trình PC để cấu hình: XSpeedTool

Màn hình: LED đỏ 8 mm, 6 ký tự

Bàn phím: Cơ 5 phím

Nhà ở: ABS

Nguồn điện: 12 24 Vdc, 5 W

Phạm vi nhiệt độ hoạt động:

– Để sử dụng nội bộ -20°C ữ +60°C

– Được phê duyệt -10°C ` +40°C

Độ ẩm tối đa: 85%

ĐẦU VÀO/ĐẦU RA

Ngõ ra analog: 16 bit (Model DGT1SX-AN)

– 4 20mA

– 0 10Vdc

Đầu ra kỹ thuật số: n. 4 RA, có thể cấu hình

Đầu vào kỹ thuật số: n. 2 IN, có thể cấu hình

Được phê duyệt theo: OIML

Hiệu chuẩn: Bên ngoài

Tùy chọn kết nối: USB (tiêu chuẩn hoặc tùy chọn)

I/O PROFINET

Dành cho: Chuyên nghiệp

Chất liệu: Vỏ nhựa ABS (nhựa)
