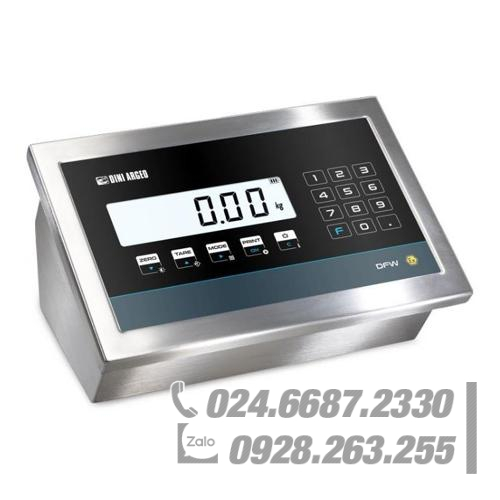

Bộ hiển thị lực ATEX/IECE cho vùng 2/22. Thép không gỉ IP68 DINI-ARGEO DFW-IECEX3GD

bộ hiển thị Ex cho Vùng 2/22. Vỏ bằng thép không gỉ, cấp bảo vệ IP68, bàn phím 17 phím, màn hình LCD có đèn nền và nguồn điện bên trong.

Ghi nhãn ATEX/IECEx:

II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) cho khí

II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50° C) đối với bụi.

Chứng nhận IECEx.

Vỏ mới có nắp phía trước không bắt vít để dễ dàng vệ sinh đầu bộ hiển thị.

Các tuyến cáp PG7 và PG9 có bộ điều hợp để định tuyến cáp 4 đến 7 mm và 7 đến 10 mm. Được trang bị hệ thống chống ma sát không cần cố định thêm cáp bên ngoài, theo yêu cầu của sơ đồ IECEx và hiển thị ATEX.

Có sẵn phiên bản cụ thể để kết nối trực tiếp với các Cảm biến lực Load Cell được lắp đặt ở vùng 1/21 và 0/20.

Đặc tính kỹ thuật

Bàn phím chống nước độ dày cao 17 phím.

Màn hình LCD có đèn nền tiêu chuẩn với 6 chữ số 25 mm.

Vỏ thép không gỉ Satin IP68.

Thích hợp để sử dụng trên bàn, cột hoặc tường.

Kích thước: 280x143x185mm.

Lên đến 10.000e hoặc 3 x 3000e @ 0,3 µV/d Phiên bản được OIML phê duyệt và CE-M hợp pháp cho thương mại.

Lên tới 1.000.000 bộ phận có thể hiển thị để sử dụng nội bộ trong nhà máy.

Lên đến 8 điểm tuyến tính hóa tín hiệu với DINITOOLS (3 từ bàn phím).

Độ phân giải bên trong lên tới 3.000.000 điểm.

Bộ chuyển đổi A/D sigma-delta 24 bit, lên tới 200 chuyển đổi/giây. với việc lựa chọn tần số tự động.

Hộp bảo vệ bảng bên trong hộp.

Hiệu chuẩn và thiết lập kỹ thuật số từ bàn phím.

Quản lý và cấu hình thiết bị từ PC với DINITOOLS.

4 kênh (đối với hệ thống cân đơn).

Nguồn điện từ đường dây 110-240Vac hoặc 12-24 Vdc Max. 25,2W (cáp nguồn tùy chọn).

Kết nối với tối đa 8 Cảm biến lực Load Cell 350 Ohm.

Phần vào/ra

Cổng hai chiều RS232/C có thể cấu hình để kết nối với máy in/máy dán nhãn trong vùng an toàn.

Cổng hai chiều RS232/C có thể cấu hình cho PC, PLC, màn hình từ xa bổ sung, trong vùng an toàn.

CHỨC NĂNG:

Bàn phím:

Zeroing, Tự động trừ bì, Bì bì cài sẵn, in và/hoặc truyền dữ liệu, lệnh chức năng có thể lựa chọn, bật/tắt, cơ sở dữ liệu gồm 30 bì, 2 ID số, ​​khóa bàn phím, lặp lại bản in cuối cùng được thực hiện.

Các chức năng có thể lựa chọn:

Độ phân giải cao Cân nặng x 10.

Chuyển đổi tịnh/tổng ​​hoặc lb/kg.

Tích lũy.

Cân công thức.

+/- Cân kiểm tra.

Cân phần trăm.

Việc truyền tải trọng lượng tới PC/PLC đã được phê duyệt (với tùy chọn bộ nhớ ALMEM Alibi).

Đếm.

Cân xe tải vào/ra.

Giữ.

Set Point Control (với tùy chọn DFIO).

Tùy chọn Chính/Bộ lặp

Chương trình cụ thể (mã MSTSLV) để sử dụng đầu hiển thị làm bộ lặp trọng lượng đa năng hoặc bộ lặp đa thang đo (MASTER) kết hợp với DFW/DGT/MCW.

Các chế độ hoạt động:

Bộ lặp nhiều cân (MASTER):

chức năng cho phép người dùng lặp lại tối đa 32 cân độc lập, với khả năng quản lý các chức năng của chúng hoặc hiển thị và in tổng trọng lượng của tất cả các cân.

Universal weight repeater:

function which allows the user to repeat the weight of any scales, through the configuration of the input string.

Main certifications

EU Type Examination Certificate (45501:2015)

OIML R76

EN/IEC 60079-0

EN/IEC 60079-11 (ZB version)

EN/IEC 60079-15

EN/IEC 60079-31

Certification according to ATEX directive 2014/34/EU and in compliance with IECEx scheme, group II category 3GD according to EN/IEC 60079-0, EN/IEC 60079-11, EN/IEC 60079-15, EN/IEC 60079-31.

Available upon price estimate

Power supply 24 Vdc.

PG13,5 anti-friction cable glands with adapters for the passage of cables from 5,5 to 8 mm and from 10,5 to 13 mm.

ATEX: ZON 2

ZON 22

Connection options: PC

Alarm relay(s)

Ethernet (standard or option)

RS485 (standard or option)

Function: Check weighing

Doserfunktion

Peak/Hold

Percent weighing

Counting function (NOT counting scale)

Intended for: Professionally

IP class: IP68

Material: Stainless steel

Performance: Power supply
