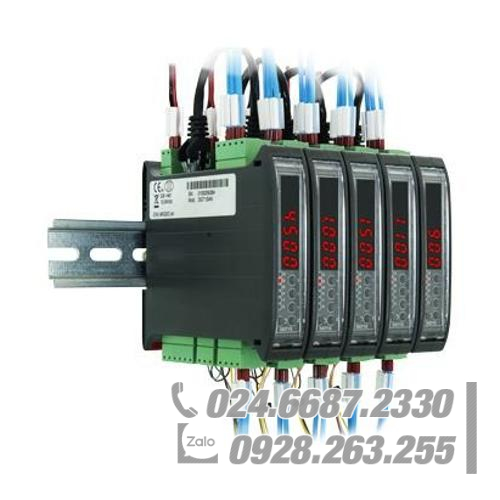

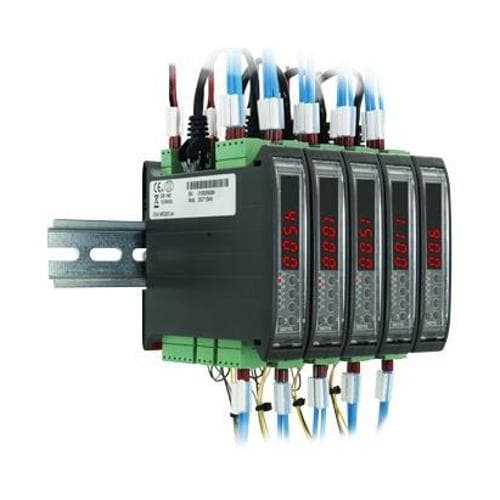

Giá đỡ DIN dọc của máy phát. RS232/485, 2 báo động, v.v DINI-ARGEO DGT1S

Bộ hiển thị/bộ hiển thị trọng lượng nhỏ gọn, đa chức năng, để gắn bảng điều khiển trên thanh DIN.

Nó cho phép đọc và chẩn đoán trực tiếp hệ thống cân được kết nối. Nhiều giao diện sẵn có giúp dễ dàng tích hợp cân với bất kỳ hệ thống tự động hóa nào.

CE-M được phê duyệt (OIML R-76 / EN 45501).

MID đã được phê duyệt (OIML R-61).

Bàn phím chống nước 5 phím dễ sử dụng.

Màn hình LED màu đỏ với 6 chữ số 8 mm và 6 đèn LED hiển thị các chức năng hoạt động.

Kích thước tiêu chuẩn để gắn trên thanh DIN.

Các thông số hiệu chuẩn, cài đặt, có thể cấu hình từ bàn phím hoặc từ PC bằng DINI TOOLS.

Lên đến 10.000e hoặc đa dải 2 x 3000e @ 0,3 µV/d trong phiên bản được CE-M phê duyệt để sử dụng hợp pháp trong thương mại.

Lên tới 100.000 vạch chia có thể hiển thị với độ phân giải bên trong lên tới 3.000.000 điểm.

Lên đến 8 điểm tuyến tính hóa tín hiệu với DINITOOLS (3 từ bàn phím).

1 kênh chuyển đổi sigma-delta 24-bit A/D, lên tới 3200 chuyển đổi/giây. tự động lựa chọn.

Có thể kết nối với tối đa 16 Cảm biến lực Load Cell tương tự có điện trở đầu vào 350 Ohm.

Nguồn điện từ 12Vdc đến 24Vdc.

Bộ phát/bộ hiển thị: chức năng

Bàn phím:

Hiệu chuẩn nhanh; hiệu chuẩn lý thuyết; cấu hình bộ lọc cân; zeroing; Bì bì, in và/hoặc truyền dữ liệu bán tự động và có thể cài đặt trước; Đã sẵn sàng.

Có thể lựa chọn:

Độ phân giải cao có trọng lượng x 10; Chuyển đổi tịnh/tổng ​​hoặc lb/kg; Cân tổng cộng; Điểm đặt; Việc truyền tải trọng lượng tới PC/PLC đã được phê duyệt (với tùy chọn bộ nhớ ALMEM Alibi); Đếm; Giữ e Đỉnh.

Cổng nối tiếp:

Đọc trọng lượng tịnh, tổng và trọng lượng bì; Thanh toán bù trừ; Bì bì bán tự động và có thể định trước; Công tắc quy mô; Thiết lập ngưỡng kích hoạt đầu ra; Đọc/Ghi bộ nhớ Alibi. Đọc microvolt hoặc bộ chuyển đổi ADC cho tất cả các kênh; Hiển thị tin nhắn; In ấn; Cài đặt APW ở chế độ đếm; Mô phỏng lực nhấn phím; Giao thức nối tiếp MODBUS.

Đầu ra tương tự 16 bit trên DGT1SAN:

Đầu ra tương tự tỷ lệ thuận với trọng lượng tịnh hoặc tổng trọng lượng, dương (khi tải) hoặc âm (khi không tải).

Phần vào/ra

Cổng hai chiều RS232/C có thể cấu hình để kết nối với các thiết bị bên ngoài.

Cổng RS485 đôi cho kết nối mạng nhanh chóng.

Đầu ra analog 16-bit (kiểu DGT1SAN) 4-20mA / 0-5Vdc / 0-10Vdc tùy chọn. Tải tối đa áp dụng trên dòng điện đầu ra: 350Ohm. Tải tối thiểu áp dụng trên điện áp đầu ra: 10kOhm.

2 đầu ra photomosfet: 150 mA 48 Vac / 150 mA 60 Vdc (NO), với các chức năng có thể cấu hình.

2 đầu vào bộ ghép quang cách ly quang: 12  24 Vdc, 5 mA tối thiểu – tối đa 20 mA, với các chức năng có thể cấu hình.

Tùy chọn chỉ có sẵn tại thời điểm đặt hàng

Bộ nhớ ngoại phạm.

Bộ chuyển đổi RS485/Profibus.

Bộ chuyển đổi RS485 / Ethernet

Bộ chuyển đổi RS485 / Ethernet và WIFI.

Máy in để gắn bảng điều khiển.

Đồng hồ thời gian thực.

Bộ nguồn để gắn trên thanh DIN.

Hộp nhựa ABS lắp đặt trên tường, có cửa bảo vệ.

Tùy chọn chính/bộ lặp (mã MSTSLV)

Chương trình cụ thể để sử dụng đầu hiển thị làm bộ lặp trọng lượng đa năng hoặc bộ lặp nhiều thang đo (MASTER) kết hợp với DFW/DGT/MCW.

Các mô hình hoạt động:

Bộ lặp nhiều cân (MASTER): chức năng cho phép lặp lại tối đa 32 cân độc lập, với khả năng quản lý các chức năng của chúng hoặc hiển thị và in tổng trọng lượng của tất cả các cân.

Bộ lặp trọng lượng phổ quát: chức năng cho phép lặp lại trọng lượng của bất kỳ cân nào, thông qua cấu hình của chuỗi đầu vào.

Hiệu chuẩn: Bên ngoài

Tùy chọn kết nối: (Các) Rơle báo động

PC

RS232 (tiêu chuẩn hoặc tùy chọn)

RS485 (tiêu chuẩn hoặc tùy chọn)

Chức năng: Đỉnh/Giữ

Chất liệu: Vỏ nhựa ABS (nhựa)

Hiệu suất: Nguồn điện
