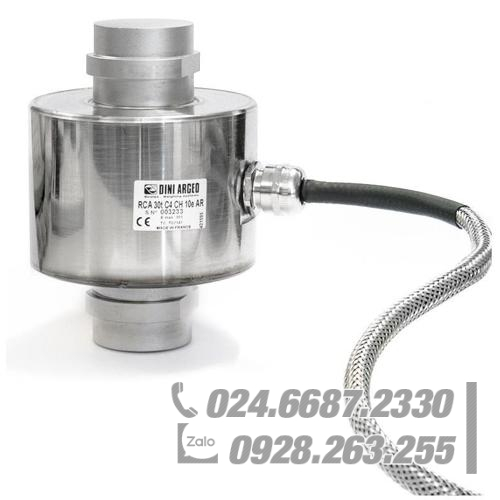

Cảm biến lực Load Cell nén 30 tấn, thép không gỉ IP68, ATEX DINI-ARGEO RCA30C4

Phiên bản tương tự của Cảm biến lực Load Cell nén, lý tưởng cho các cầu cân, bồn chứa, silo, v.v. được CE-M phê duyệt. Cấu trúc bằng thép không gỉ, mức bảo vệ IP68, 4000 phân chia, được trang bị cáp bọc thép “chống gặm nhấm”.

Công suất (kg): 30000.

OIML R60. Cấp độ chính xác C4

Loadcell có thân bằng thép không gỉ. Mức độ bảo vệ IP68.

Cáp bọc thép chống gặm nhấm dài 20m, có giáp thép không gỉ tiêu chuẩn.

Thiết bị chống sét tích hợp theo tiêu chuẩn

Chiều cao cấu hình thấp chỉ 130mm.

Phiên bản có sẵn cho môi trường ATEX.

Đặc tính kỹ thuật

Đo lường:

Công suất định mức (Cn): 30t

Sai số kết hợp: ± 0,013 %Cn

Hiệu ứng nhiệt độ ở mức 0: 0,0014 %Cn/°C

Ảnh hưởng của nhiệt độ đến độ nhạy: 0,0011 %Cn/°C

Lỗi rão (30 phút): 0,018 %Cn

Đo lường pháp lý OIML R60

Lớp chính xác: C4

Tối đa. số khoảng (nmax): 4000e OIML

Khoảng thời gian xác minh tối thiểu (vmin): 10000

Z= Emax/(2xDR): 4000

Điện

Dải điện áp kích thích danh nghĩa: 1 – 15Vdc

Công suất định mức ở Cn: 2mV/V

Cân bằng 0: < ± 2,50%Cn

Điện trở đầu vào: 815 ± 20Ω

Điện trở đầu ra: 700 ± 0,35Ω

Điều chỉnh hiện tại: 0,1 %Cn

Bảo vệ quá áp: 10kA/20kV (8/20µs) – IEC61000-4/5

Điện trở cách điện: 5000MΩ/50V

Tổng quan

Phạm vi nhiệt độ dịch vụ: -20 ~ +60 ° C

Phạm vi nhiệt độ bù: -10 ~ +40 ° C

Giới hạn tải an toàn: 150% Emax

Quá tải tối đa: 300% Emax

Mức độ bảo vệ IP68

Loadcell có thân bằng thép không gỉ

Cáp bọc thép 4 lõi, vỏ bọc PVC, dài 20m.

Tuyến cáp thép mạ niken.

Cáp bọc thép chống gặm nhấm có giáp bằng thép không gỉ.

Các đế hình cầu tự định tâm.

Được trang bị hệ thống chống xoay, kết hợp với cốc KRCA để vận hành tốt.

Cảm biến tải RCA: Bộ lắp đặt

Bộ KRCA cho phép lắp đặt chính xác các Cảm biến lực Load Cell RCA bên dưới tấm cầu cân

Bộ sản phẩm bao gồm cốc trên có hệ thống chống xoay, cốc dưới và tấm hai lỗ để cố định dễ dàng và nhanh chóng hơn. Tất cả các thành phần được làm từ thép mạ niken.

Cả hai cốc đều được thiết kế để hoạt động tối ưu kết hợp với các đế hình cầu tự định tâm của tế bào, cho phép chúng dao động thích hợp và quay trở lại vị trí.

Cốc cũng được trang bị vòng đệm tích hợp ba chức năng:

– chúng giữ dầu bôi trơn ở đúng vị trí.

– chúng đơn giản hóa việc định vị và cân bằng thích hợp của ô và hỗ trợ nó trong quá trình lắp đặt/bảo trì.

– chúng bảo vệ hệ thống bằng cách ngăn bụi bẩn và nước tích tụ dưới đáy cốc, do đó duy trì dao động chính xác và bù cơ học của Cảm biến lực Load Cell theo thời gian.

Cảm biến lực Load Cell RCA phiên bản Atex

Hiện có phiên bản ATEX của Cảm biến lực Load Cell RCA dành cho môi trường dễ cháy nổ.

Chứng chỉ CCATEX làm cho Cảm biến lực Load Cell phù hợp để sử dụng trong khu vực nguy hiểm với các phương pháp bảo vệ theo:

ATEX II 1G Ex ia IIC T6 (Ta -20 +40°C) TX (Ta -20 +65°C) Ga

ATEX II 1D Ex ta IIIC TX°C (Ta -20 +40°C) TX°C (Ta -20 +65°C) Da IP65.

Chứng chỉ bao gồm sách hướng dẫn và tuyên bố tuân thủ ATEX CE (có sẵn ở EN, DE, FR và IT).

IMPORTANT: the certificate refers to the single load cell. For systems with more load cells, it is necessary to order one certificate for each load cell.

Capacity (kg): 30000 kg

Capacity (tonnes): 30

IP class: IP68

Material: Stainless steel
