| Có thể kết hợp với cảm biến | Có thể kết hợp với tất cả các model cảm biến áp suất và cảm biến tải trọng. |
|---|---|
| Thông số cảm biến | Tham khảo các trang về cảm biến áp suất và cảm biến tải trọng. |
| Hiệu chuẩn bộ khuếch đại và cảm biến | Bộ khuếch đại VPJ và cảm biến áp suất hoặc cảm biến tải trọng đã được hiệu chỉnh thành một cặp. Bộ khuếch đại và cảm biến đã được hiệu chỉnh thành một cặp có cùng số sê-ri. |
| Cảm biến áp dụng | Cảm biến áp suất hoặc cảm biến tải trọng của VALCOM |
|---|---|
| Phản hồi đầu ra tương tự | 1msec trở xuống (Không bao gồm đặc tính cảm biến) |
| Tính phi tuyến | ±0,1%FS (Không bao gồm đặc tính cảm biến) |
| Hệ số nhiệt độ | ±0,02%FS/°C (Không bao gồm đặc tính cảm biến) |
| Nhiệt độ hoạt động | 0–50°C |
| Phạm vi độ ẩm hoạt động | 35–85%RH (Không ngưng tụ) |
| Kích thước | Loại tấm đế: 115(W)×35(H)×50(D) Loại thanh ray DIN: 95(W)×40(H)×50(D) |
| Cân nặng | Xấp xỉ. 190g |
| Phụ kiện | Hướng dẫn vận hành 1 bản (Ghi rõ tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản |
Bố trí khối đầu cuối đầu vào/đầu ra
| Phần cuối | Tên | Kết nối với | |
|---|---|---|---|
| Đầu nối I/O | Tù binh DC (-) | Đầu vào nguồn (-) | Nguồn cấp |
| Tù binh DC (+) | Đầu vào nguồn (+) | ||
| MỘT NGOÀI (-) | Đầu ra tương tự (-) | Đầu ra analog | |
| MỘT NGOÀI (+) | Đầu ra tương tự (+) | ||
| Đầu nối cảm biến | Khiên (E) | Cái khiên | Cảm biến áp suất tế bào tải |
| SIG+ (D) | Đầu ra cảm biến (+) | ||
| EXC- (C) | Công suất cảm biến (-) | ||
| SIG- (B) | Đầu ra cảm biến (-) | ||
| EXC+ (A) | Công suất cảm biến (+) |
Lựa chọn cảm biến áp suất hoặc cảm biến tải trọng
, Và .
Chỉ định các mô hình áp dụng. [ví dụ] VPJ-A2-50MPa-4/VPRT-50MP(bao gồm cáp 3 m)
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | ||||
|---|---|---|---|---|---|---|---|
| 1.Mô hình | ○ | VPJ | Mô-đun khuếch đại | ||||
| 2. Đầu ra tương tự | – | – | Loại đầu ra | Tần số đáp ứng | Chịu tải | Dòng điện tiêu thụ | |
| A2 | 1–5V | 1kHz | Giá trị này được tính là tần số đáp ứng (= 1/2T (Hz)) dựa trên đáp ứng bước đo được (0–100%) và thời gian tăng (T) với điện trở cầu cảm biến là 350Ω. Tần số phản hồi được xác định bởi cảm biến được sử dụng. Hãy tham khảo ý kiến của chúng tôi khi tập trung vào phản hồi. | 5kΩ trở lên | 60mA trở xuống, Xấp xỉ. 120mA (tại DC12V)(*1) |
||
| A3 | 4–20mA | DC24V: 500Ω trở xuống DC12V: 250Ω trở xuống |
70mA trở xuống, Xấp xỉ. 140mA (tại DC12V)(*1) |
||||
| A4 | 0–5V | 5kΩ trở lên | 60mA trở xuống, Xấp xỉ. 120mA (tại DC12V)(*1) |
||||
| A5 | 0–10V | ||||||
| 3.Loại tải | Trống | Cảm biến áp suất được chọn | |||||
| PS | Nén | ||||||
| PL | Độ bền kéo | ||||||
| PSL | Căng và nén *Thêm dấu “±” vào phạm vi hiển thị khi sử dụng cho tải kéo/nén. |
||||||
| 4. Phạm vi áp suất, phạm vi tải |
Nhập áp suất hoặc phạm vi tải. Tham khảo trang cảm biến áp suất hoặc cảm biến tải trọng. *Thêm dấu “±” vào phạm vi hiển thị khi sử dụng cho tải kéo/nén hoặc tải hỗn hợp. |
||||||
| 5. Kết nối cáp | N | Tùy thuộc vào cảm biến áp suất hoặc tế bào tải | Cảm biến áp suất đã chọn: Đầu nối tiêu chuẩn | ||||
| W | Cảm biến áp suất được chọn: Đầu nối chống nước | ||||||
| S | Cảm biến áp suất đã chọn: Cáp thẳng | ||||||
| Trống | Load cell được chọn | ||||||
| 6.Nguồn điện [Điện năng tiêu thụ] | 4 | DC24V±10% | |||||
| 5 | DC12V±10% | ||||||
| 7.Installation specifications | Blank | Base plate | |||||
| D | DIN rail mounting adapter | ||||||

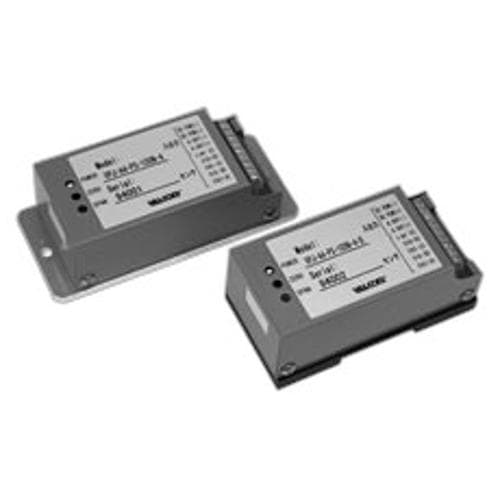

Nhà phân phối, Đại lý bán sản phẩm Mô đun khuếch đại (cho Áp suất/Tải trọng) VALCOM VPJ ở đâu?
